In letzter Zeit haben sich vermehrt bekannte Hersteller aus dem DIY Space dazu entschieden ihre neuen Produkte über kickstarter zu finanzieren – so auch SainSmart bzw. Genmitsu mit ihrer neuen Einsteiger CNC Fräse „Cubiko“. Für die Unterstützer des Projektes hat dies definitiv eine erhöhte Chance auf Erfolg, denn etablierte Hersteller werden zuverlässiger ihre Produkte an den Markt bringen, als evtl. noch komplett frisch gegründete Firmen. Wir haben die Cubiko von SainSmart für diesen Test zur Verfügung gestellt bekommen, aber wie ich es aus der dazugehörigen Facebook Gruppe gelesen habe, bekommen auch die ersten Unterstützer nach und nach ihre Fräse sowie das passende Zubehör geliefert. Im heutigen Artikel schauen wir uns die Cubiko näher an und beleuchten ob diese, wie SainSmart es beschreibt, CNC für Jedermann verwirklichen kann. Im SainSmart Shop ist die Fräse für 347€ gelistet und soll wohl im September erst auf dem normalen Weg erhältlich sein.
Unboxing

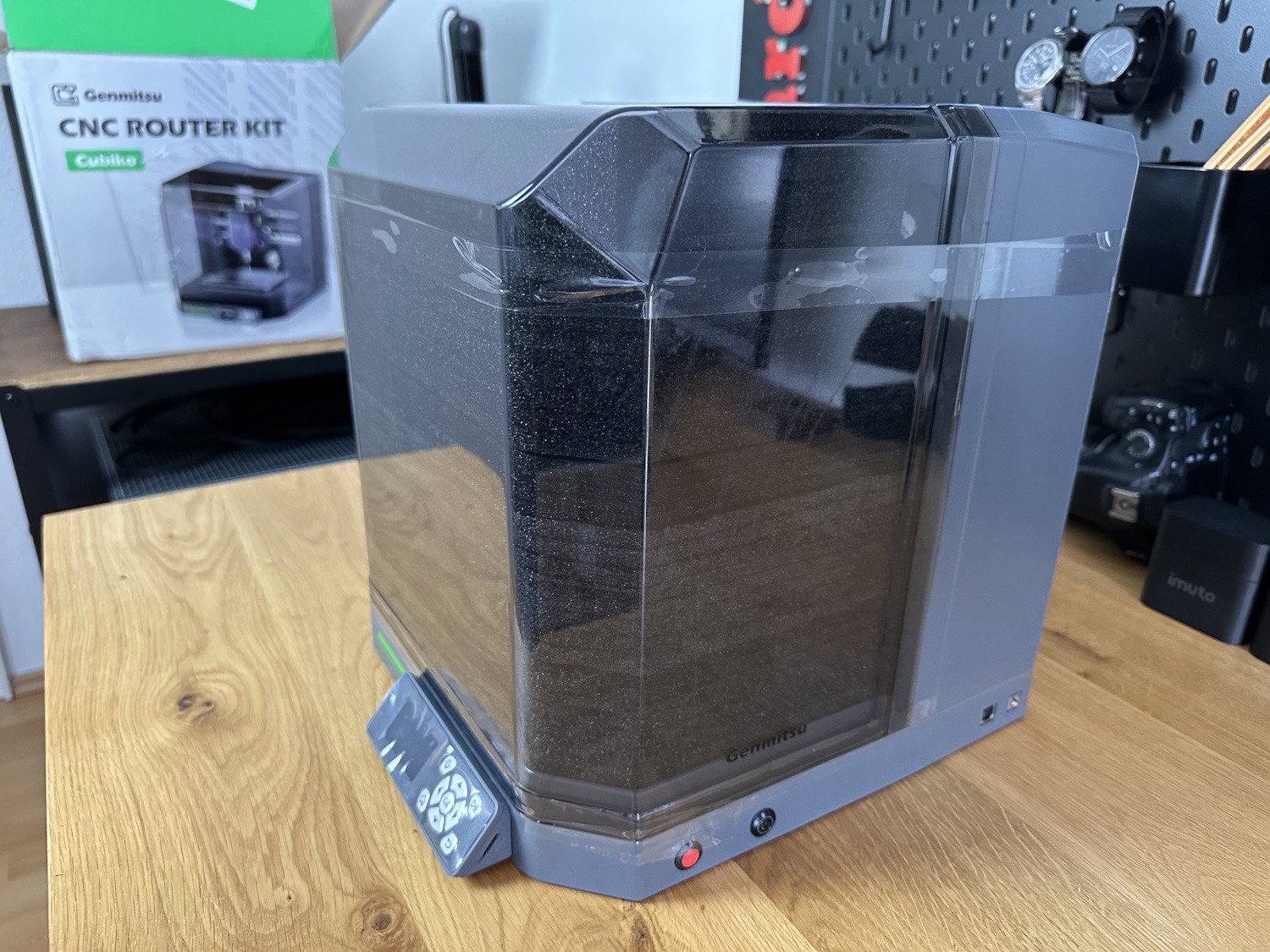

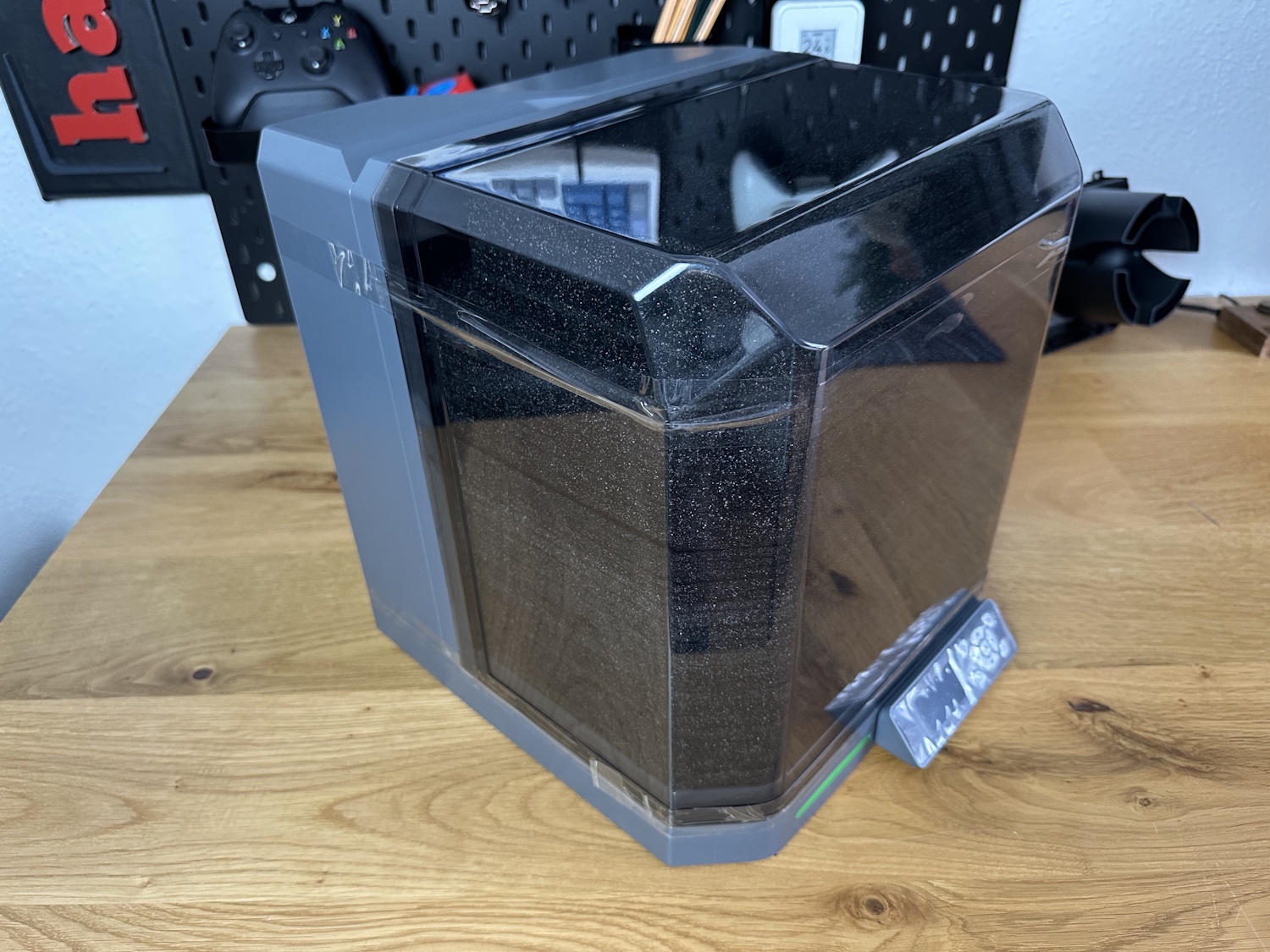

Die Cubiko, die Fräse für Jedermann – so sind entsprechend auch die Abmessungen gewählt, die Maschine kommt in einem handlich Karton und befindet sich im Inneren bereits vollkommen zusammengebaut. Es braucht nach dem Auspacken lediglich vier Füße zum Aufkleben und dann kann eigentlich direkt der Bit eingesteckt werden – los gehts:

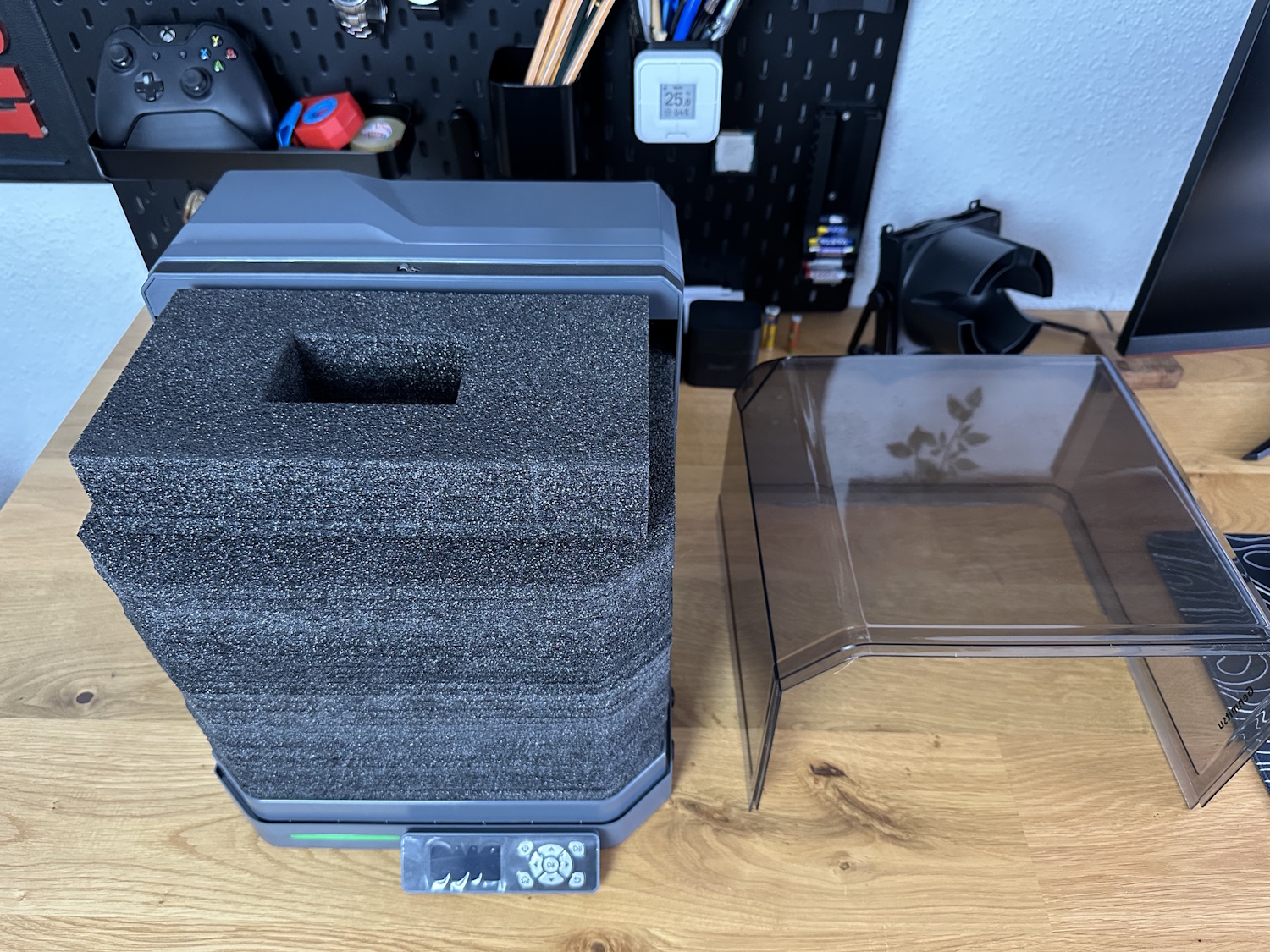

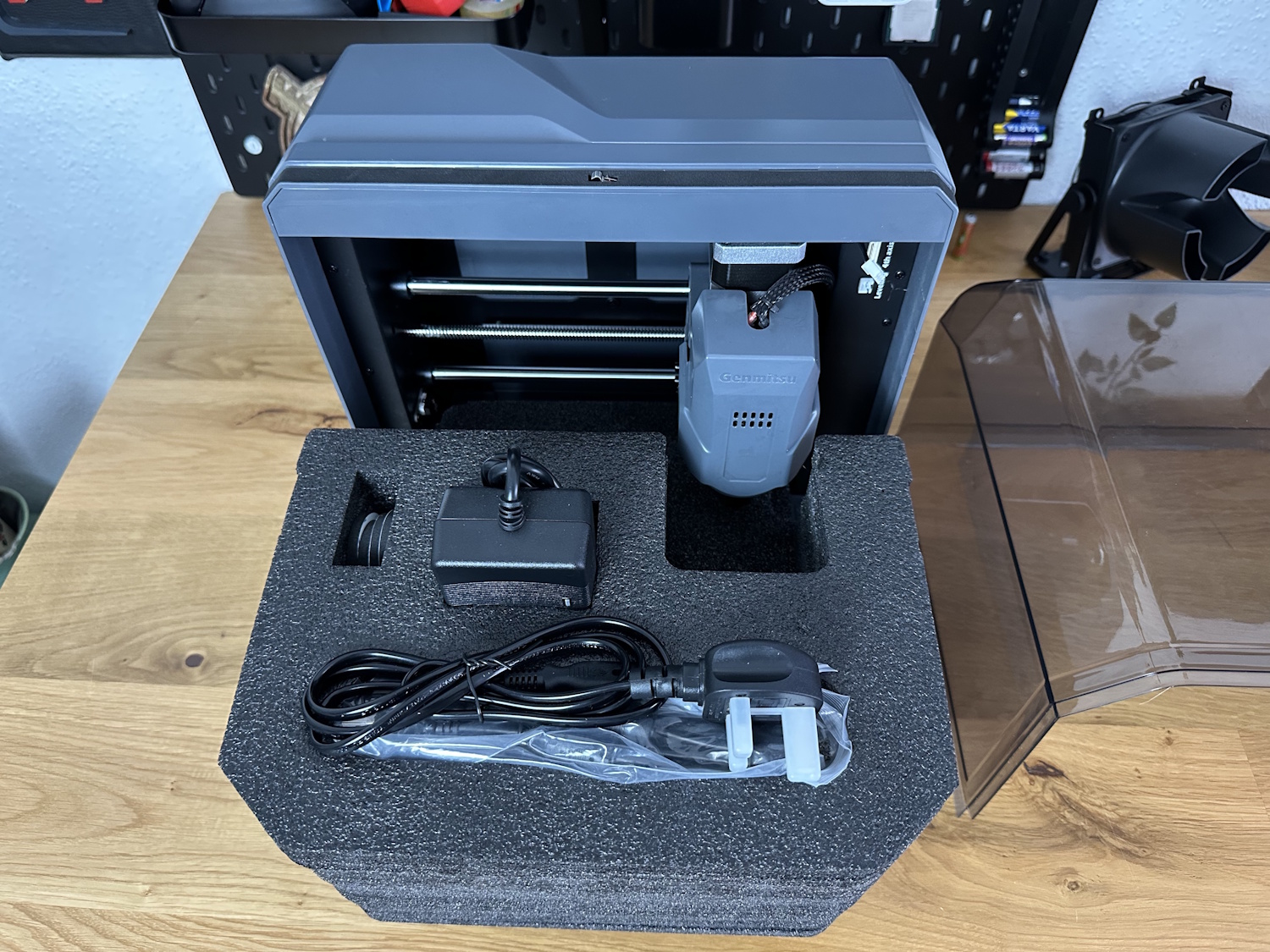

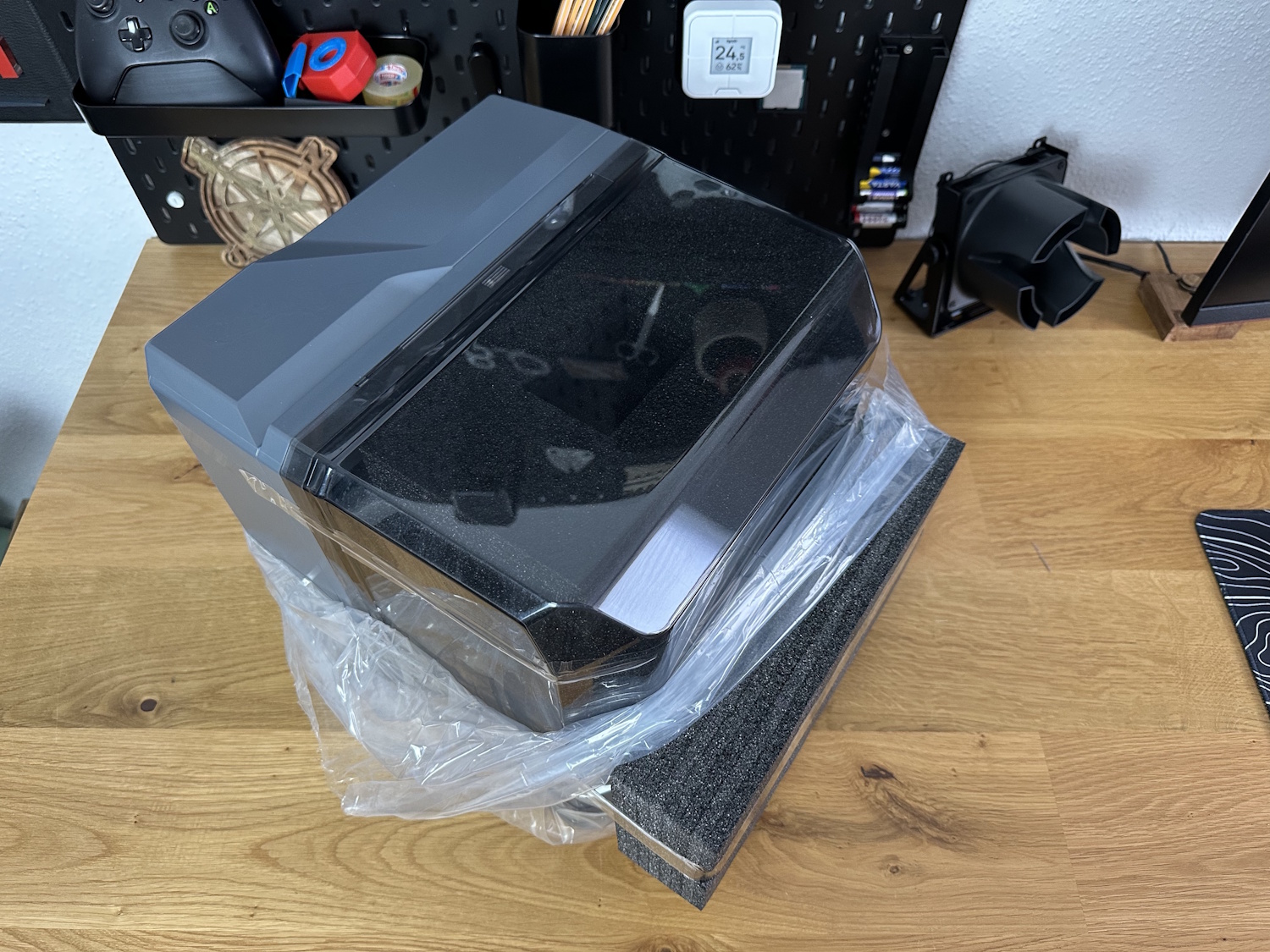

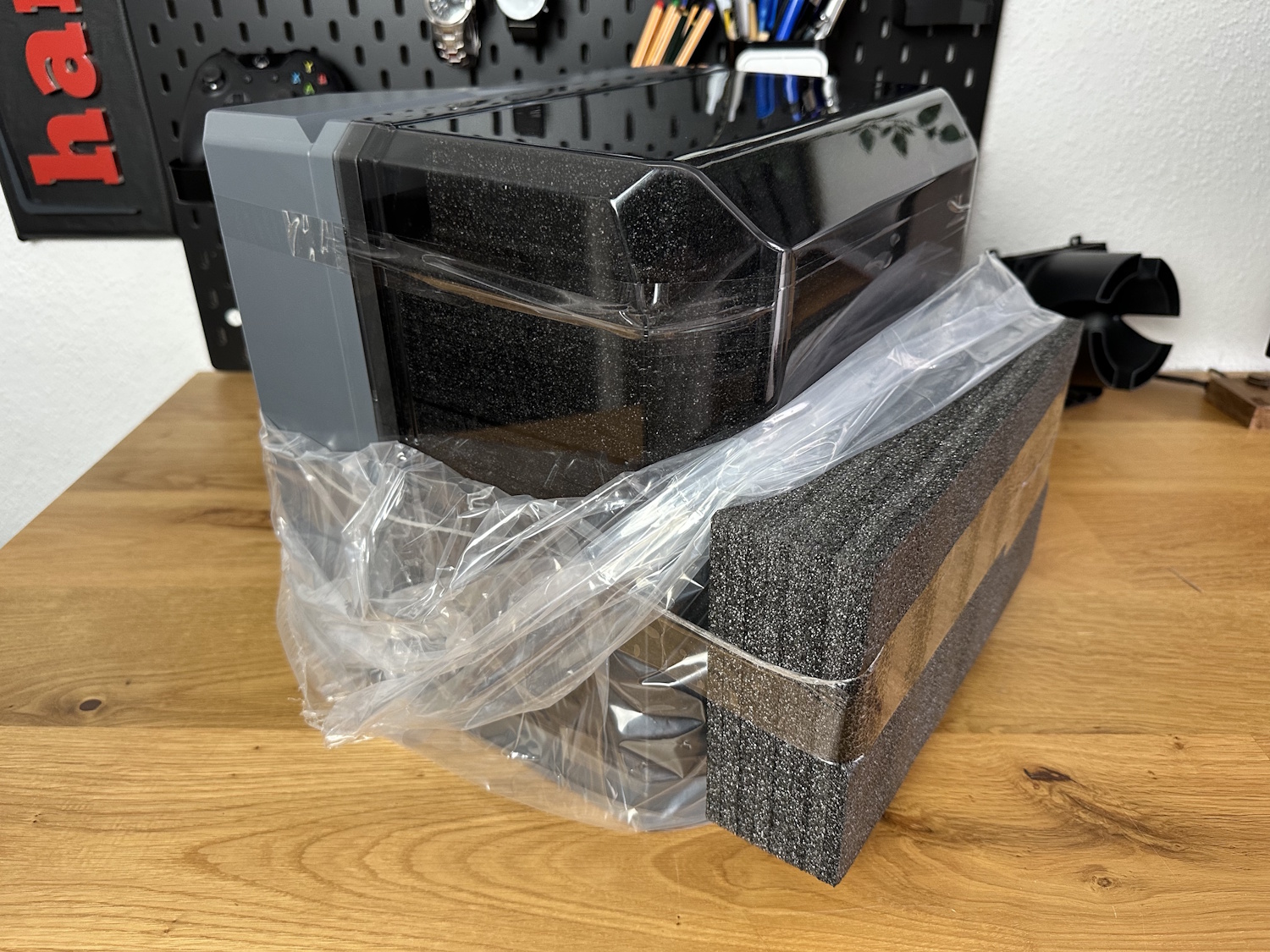

Alles ist dick in Schaumstoff gepackt, diesmal auch keine, schwierig zu entfernende Folie auf dem Kunststoffdeckel, wie noch beim L8 Laser. Darunter das gesamte Zubehör, welches man Schicht für Schicht frei legt. In meinem Fall bekam ich die UK Version zugeschickt, da nichts anderes Verfügbar war. Wundert euch also nicht, warum auf den Bildern teilweise ein englischer Stecker zu sehen ist.
Lieferumfang

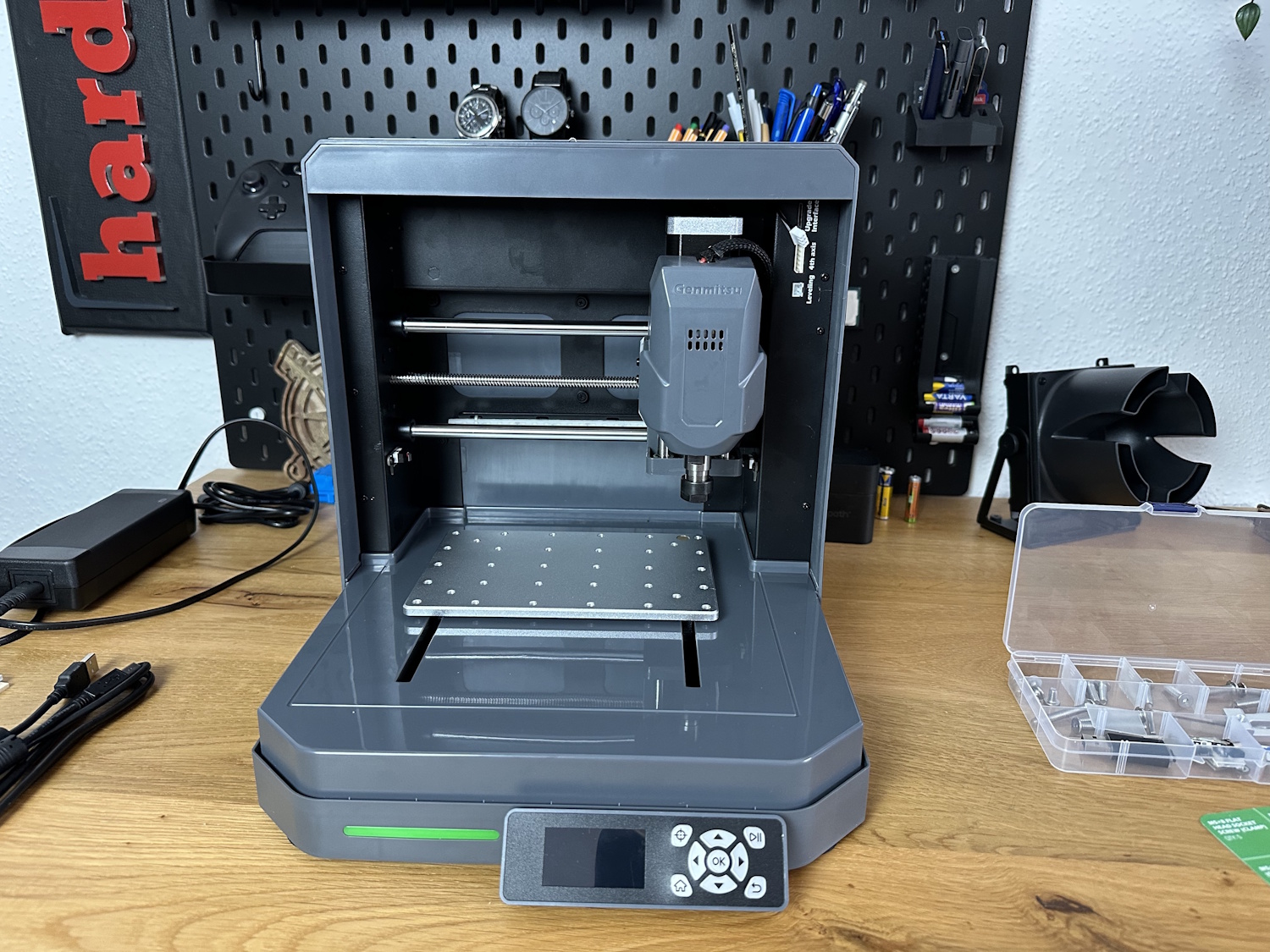

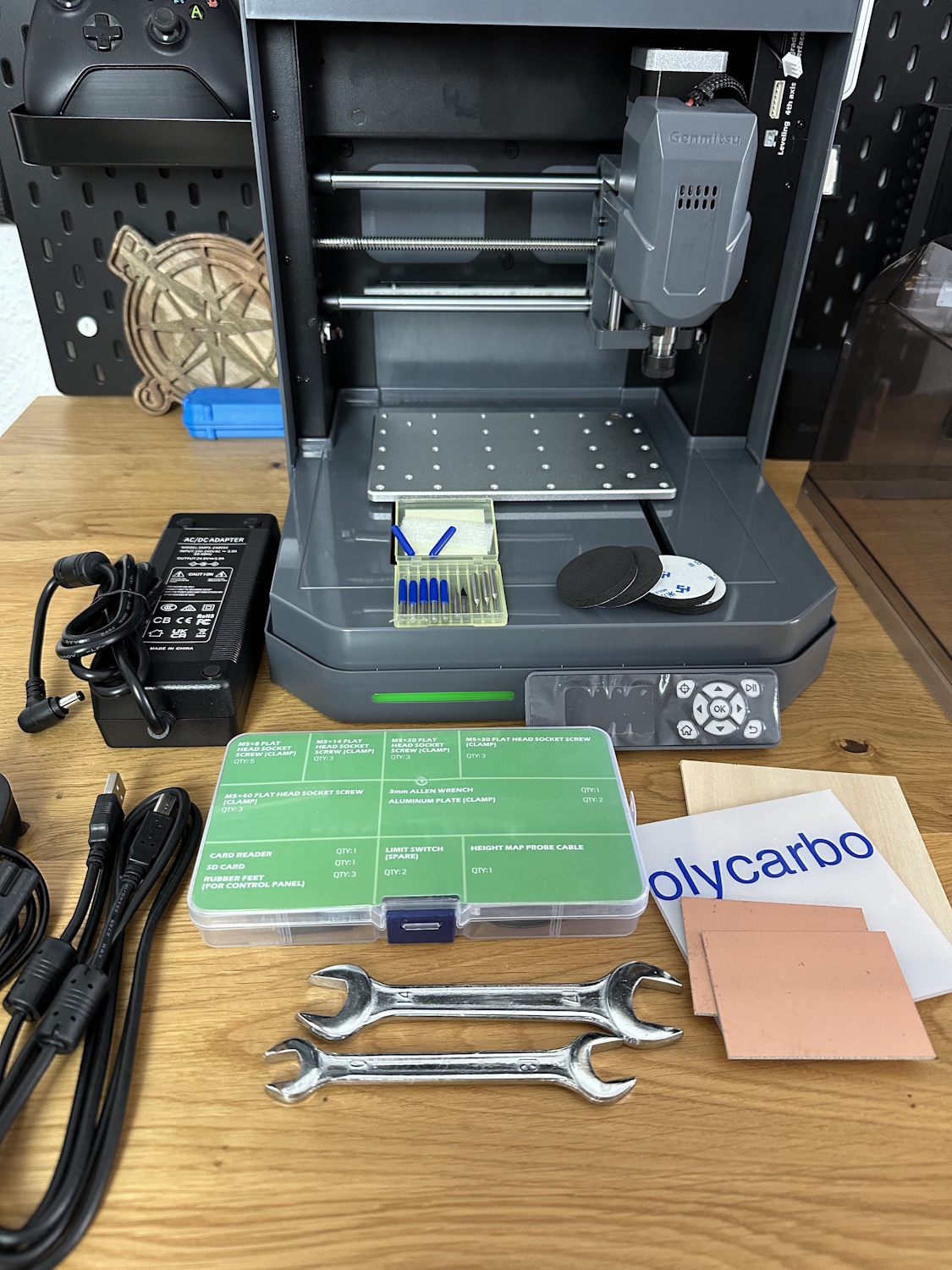

Beim mitgelieferten Zubehör merkt man direkt die Ausrichtung fürs Herstellen von Platinen oder PCBs. Hierfür sind alle Teile bereits enthalten, von blanko PCBs, entsprechenden Fräsern und Bohrern. Folgendes ist enthalten:
- Netzteil 108 cm Kabel
- Stromkabel entsprechend der Länderausführung
- USB B-A Kabel 150 cm
- 4x Schaumstofffüße
- 2x Maulschlüssel
- Zubehörbox (Werkzeug, Ersatzteile, Klammernsatz)
- Testmaterialien (2x PCB, 1x Polycarbonat, 1x Holz)

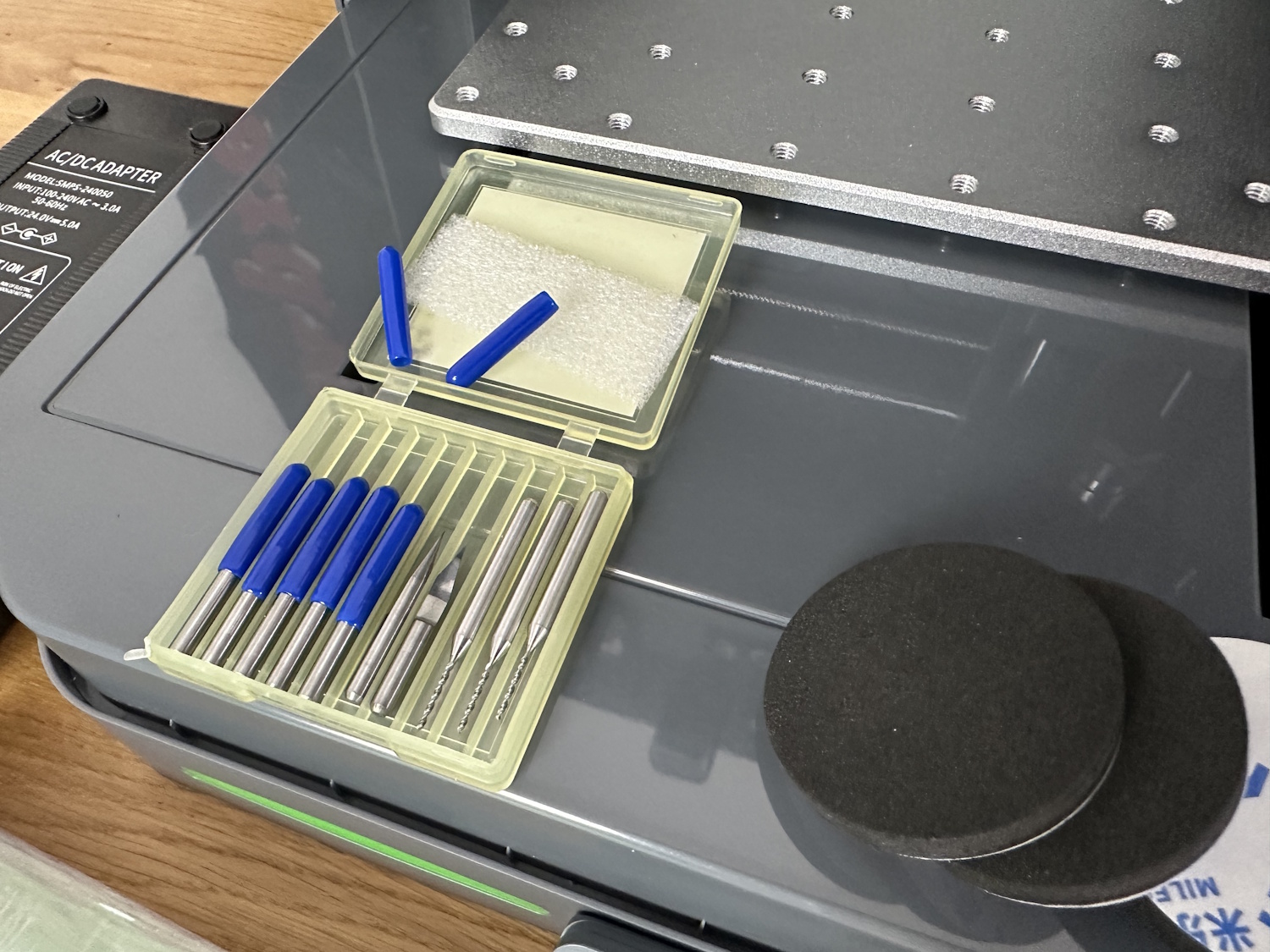

- Fräsersatz (7x Gravierstichel, 3x Bohrer)
- 1 GB SD-Karte mit passendem USB Adapter

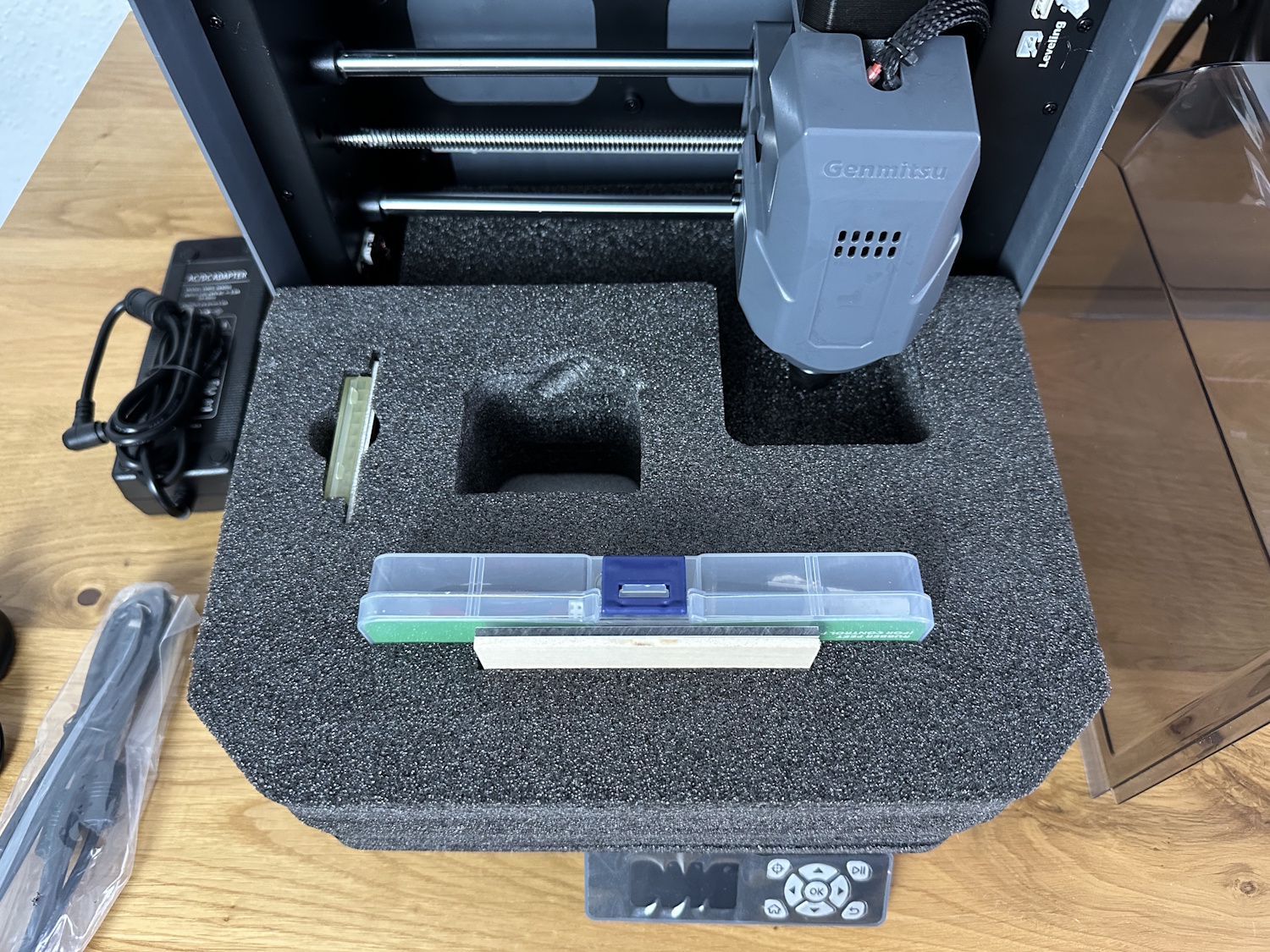

In der Zubehörbox befinden sich Schrauben unterschiedlichster Länge um eine gewisse Variabilität für die zwei mitgelieferten Halteklammern zu bieten. Dazu je ein Ersatz-Endschalter für die X- und für die Y-Achse sowie ein kleiner Kabelbaum für die Z-Messung. Die drei Gummipuffer im linken, unteren Fach sind für die Unterseite der Steuer-/Displayeinheit. Sehr löblich, dass hier auch wieder richtige Maulschlüssel mitgegeben werden und nicht nur diese einfache, in Blech gestanzten Versionen. Bei uns fehlten Handbuch und Quick Start Guide, evtl. weil es sich noch um eine sehr frühe Variante hält. Online gibt es die entsprechenden Unterlagen, dabei ist neben Englisch auch Deutsch verfügbar.
Technische Daten
SainSmart gibt im Handbuch folgende Daten für die Cubiko CNC Fräse an:
| Name | Cubiko |
| Arbeitsbereich | 145 x 110 x 40mm |
| Abmessungen | 300 x 330 x 317mm |
| Steuerung | GRBL 1.1h |
| MCU | 32 Bit |
| Vorschub | 2000mm/min |
| CAM Software | Alles mit GRBL Support (z.B. Candle, UGS, Openbuilds Control) |
| Rahmenmaterial | Stahlblech |
| Motor | 775 Spindel |
| Schrittmotor | NEMA 17 1.5A, 0.45Nm |
| Schrittmotor Treiber | TB67S109 |
| Netzteil Ausgangsleitung | 24V 5A |
| Netzteil | AC110/230V |
Tatsächlich haben wir sogar 5 mm mehr Verfahrweg in X entdecken können, sodass die Cubiko auf 150x110x40 mm kommt, bis die Endschalter, die übrigens auf beiden Seiten aller Achsen montiert sind, auslösen.
Stromverbrauch
Als Teil der technischen Daten haben wir uns auch den Stromverbrauch angeschaut. Im Leerlauf genehmigt sich die Cubiko 15 W und bei der Abarbeitung eines Projektes mittels offline Steuerung sowie dem Motor auf voller Leistung sind es ca. das Doppelte mit 27-30 W. Falls zur Steuerung ein Laptop oder PC genutzt wird, kommt dessen Verbrauch natürlich nochmals on top.
Vergleich Cubiko mit 3018 & 3020
Verglichen zu den anderen Einsteigermaschinen von Genmitsu wird das Bewegungssystem mit folgenden Spezifikationen ausgeliefert:
| Cubiko | 3020 PRO MAX | 3018 PRO DIY | |
| Z-Achsen System | Trapezgewinde mit zwei Rundstab-Führungen | Trapezgewinde mit zwei Rundstab-Führungen | Trapezgewinde mit zwei Rundstab-Führungen |
| Z-Achsen Abmessung: Führung | 8 mm | 10 mm | 8 mm |
| Z-Achsen Abmessung: Spindel | 8 mm | 8 mm | 8 mm |
| Z-Halter | Kunststoff | Aluminium | Kunststoff |
| X-Achsen System | Trapezgewinde mit zwei Rundstab-Führungen | Trapezgewinde mit zwei Linear-Führungen | Trapezgewinde mit zwei Rundstab-Führungen |
| X-Achsen Abmessung: Führung | 10 mm | 15 mm mit je einem Schlitten | 10 mm |
| X-Achsen Abmessung: Spindel | 8 mm | 8 mm | 8 mm |
| X-Rahmen | Gekantetes Stahl Formteil | 2x 20/40 mm | 2x 20/20 mm |
| Y-Achsen System | Trapezgewinde mit zwei Rundstab-Führungen | Trapezgewinde mit zwei Rundstab-Führungen | Trapezgewinde mit zwei Rundstab-Führungen |
| Y-Achsen Abmessung: Führung | 10 mm | 12 mm | 10 mm |
| Y-Achsen Abmessung: Spindel | 8 mm | 8 mm | 8 mm |
| Y-Rahmen | Gekantetes Stahl Formteil | 40/40 mm | 20/40 mm |
| Arbeitsbereich X Y Z | 150 x 110 x 40mm | 300 x 200 x 72 mm | 300 x 180 x 45 mm |

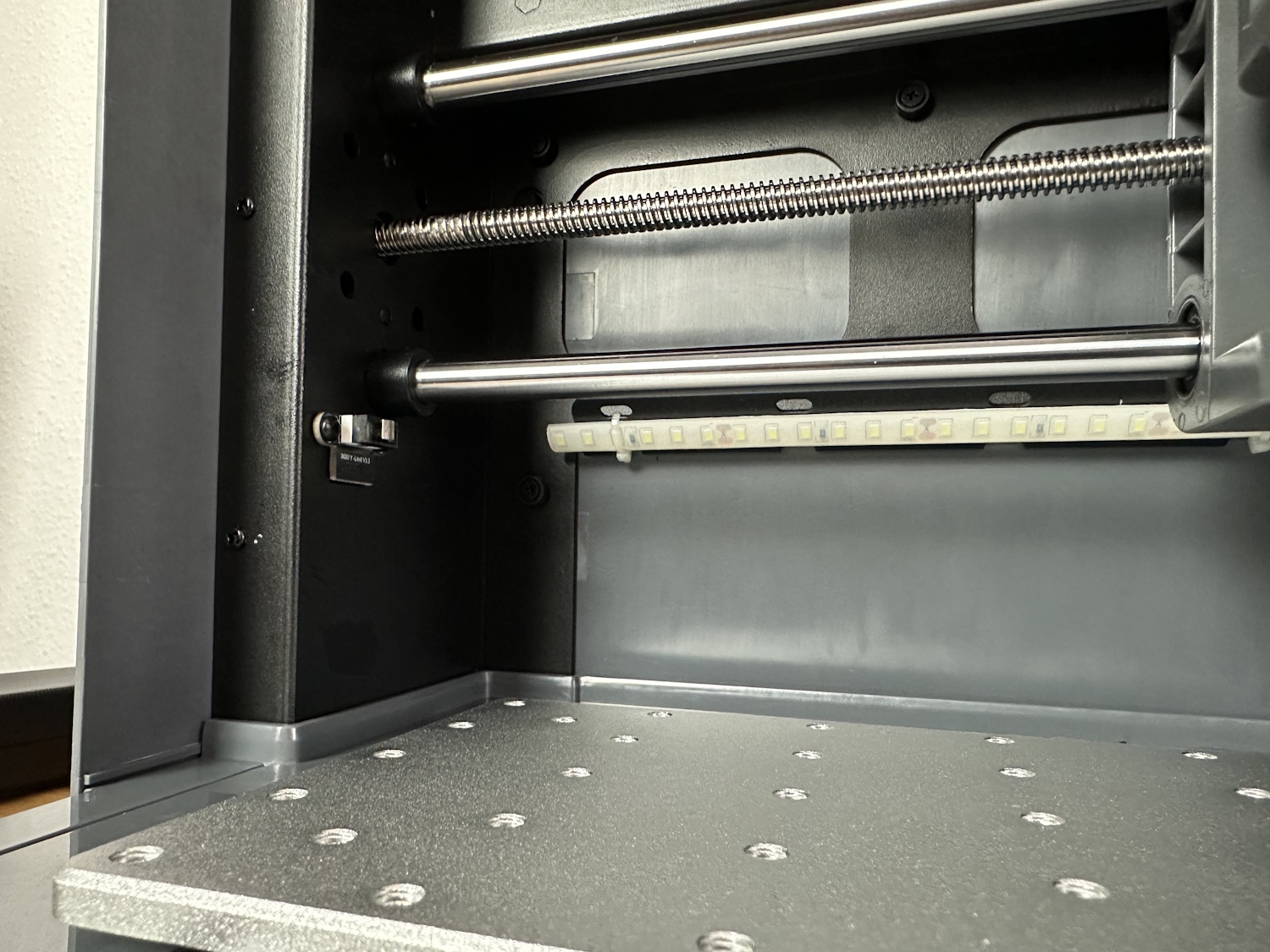

Die Cubiko ist nicht wie die anderen beiden Modelle der Liste aus Profilen aufgebaut, sondern kommt mit einer eigens angefertigten Stahlblech-Konstruktion daher. Dies in Kombination mit den deutlich reduzierteren Arbeitsbereich sorgt für ein ganz anderes Verhältnis von Arbeitsbereich-Größe zur Größe der Grundkonstruktion. Einfacher gesagt, ist die Cubiko deutlich stabiler als z.B. eine 3018 Pro. Wir werden es später sehen, ob sich das auch bei den Ergebnissen widerspiegelt. Allemal zeigt es eine andere Designsprache und versprüht eher den Charakter eines eigenständigen, wertigen Produktes, wie noch der DIY Charakter der 3018 Pro z.B. Auch wenn die Verkleidungen größtenteils aus Kunststoff gefertigt sind.
Inhaltsverzeichnis:
Ich besitze gerade den Cubiko neu und hab schon gleich Probleme damit. Die Firmware und das Gerät sind nicht so ausgereift wie es sein sollte. Als erstes hab ich schon ein Problem damit den im Wlan einzurichten. Ist zwar toll beschrieben in der Anleitung, aber das funktioniert nicht. Nachdem ich die Einstellungen für mein Wlan eingegeben hatte tauchte es nirgends mehr auf und es lässt sich auch nicht resetten. Firmware aktualisierne und dann soll das resettet sein funktioniert nicht. Anschliessend hab ich mal versucht ein paar Funktionen über den USB Anschluss zu butzen. Hat auch eigentlich ganz gut funktioniert, bis auf das er mir einige Fräser zerbrochen hat. Das mit dem Nivellieren funktioniert nicht so richtig. Hatte das wie im Video gemacht und plötzlich fuhr der Fräskopf einfach irgendwo auf die Platte und schon war der Fräser hin. Das ist mehrmals passiert. Man muss auch genau darauf achten das der Fräser zum nivellieren immer auf dem elastischen Punkt hinten steht. Trotzdem kann es passieren das der Kopf einfach irgendwohin fährt und den Fräser schrottet. Ich bin im Moment noch mit dem Support am konferieren um das Gerät auf Werkseinstellungen zu resetten, dafür gibt es keine Anleitung und keinen Taster dafür, oder ich hab den noch nicht entdeckt.
Hallo Manfred,
habe dir auch auf deine Email geantwortet.
Zur Cubiko:
Es gibt definitiv kein Reset auf Werkseinstellungen für das WLAN, das habe ich dem Hersteller auch schon mitgeteilt, aber ob das jemals kommt ist fraglich.
Die neuste Firmware ist installiert? Auf der SainSmart Resource Page lassen sich entsprechend für den SD Kartenslot im Display und eine weitere Firmware für den SD Karten Slot an der Wand oben rechts herunterladen.
Die Cubiko macht ansich immer den Hotspot auf, sodass man die WLAN Einstellungen eigentlich immer wieder von vorn ausführen kann. Ist denn im Display, im Hauptmenü der wifi Schalter auf ein gestellt? Dort kann man das wlan nämlich auch komplett ausschalten. Bzw. vielleicht hilft es diesen Schalter einmal aus und ein zu stellen.
Ansonsten wird der Support ja sicherlich helfen. Schick mir gern ein Update wie es gelaufen ist.
Bis auf den Fall mit falsch geflashter Firmware, hat die Cubiko eigentlich kein Eigenleben. Sie macht also stumpf was ihr befohlen wird, egal ob es dadurch zu Beschädigung kommt oder nicht. Die Lernkurve ist leider bei CNC Fräsen immer etwas steiler. Beim Nullen sollte die Maschine automatisch auf den Werkzeugsensor fahren, zumindest wenn du es direkt am Display ausführst. Wenn über den PC angesteuert, dann fährt sie, wie du schon richtig erkannt hast, direkt an dem Punkt herunter und erwartet einen Werkzeugsensor (Z-Probe), der durch Kontakt und Leitfähigkeit der Maschine den Kontakt mitteilt und nicht über den Taster, wie rechts oben im Tisch integriert. Dafür könntest du dir aber ein Makro schreiben, also erst Homing, dann zu Koordianten XY und dort den Taster betätigen.
Hallo Dennis, vielen Dank für Deinen ausführlichen Testbericht, er hilft sehr weiter.
Kämpfe seit gestern mit dem Cubiko. Alles wirkt seriös, stabil aber ist nur zu 90% ausgereift.
Manfred, ich kämpfe auch, breche Fräser ab, aber irgendwie habe ich das Gefühl „es lohnt sich“ – bleib dran!
Danke, wir haben SainSmart auch auf ihre Software Probleme hingewiesen und dass auch mal Zeit ist, vielleicht eine eigene, auf Einsteiger zugeschnittene CAD CAM Software auf den Markt zu bringen, passend zu den Maschinen. Denn für einen Neuling, ist dies die größte Hürde. Aber mal schauen was noch so kommt.
Die Lernkurve bei CNC Fräsen ist leider immer etwas steiler und dabei geht leider auch oft bisschen was in die Brüche.
