Vision Encoder Nutzung

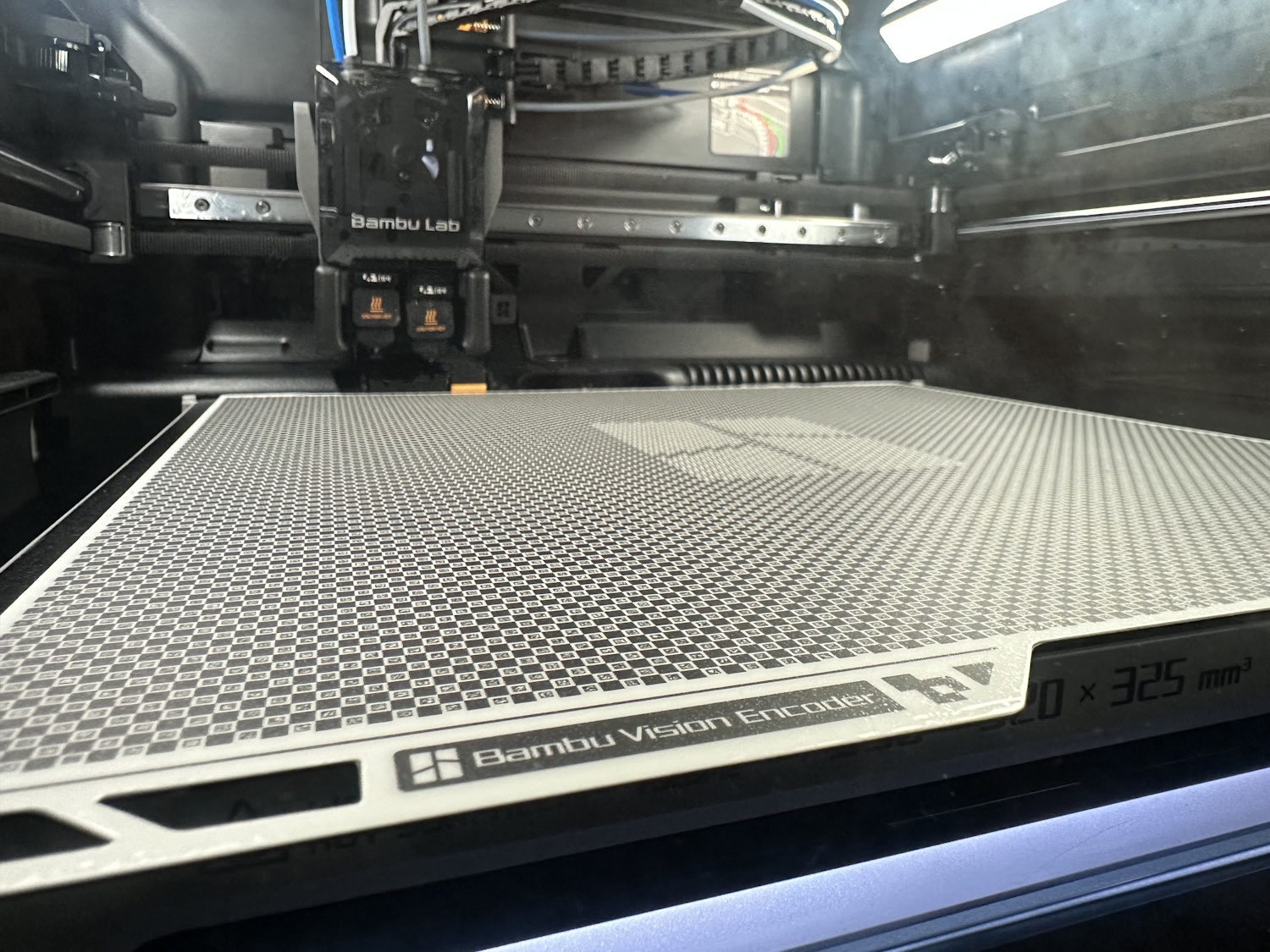

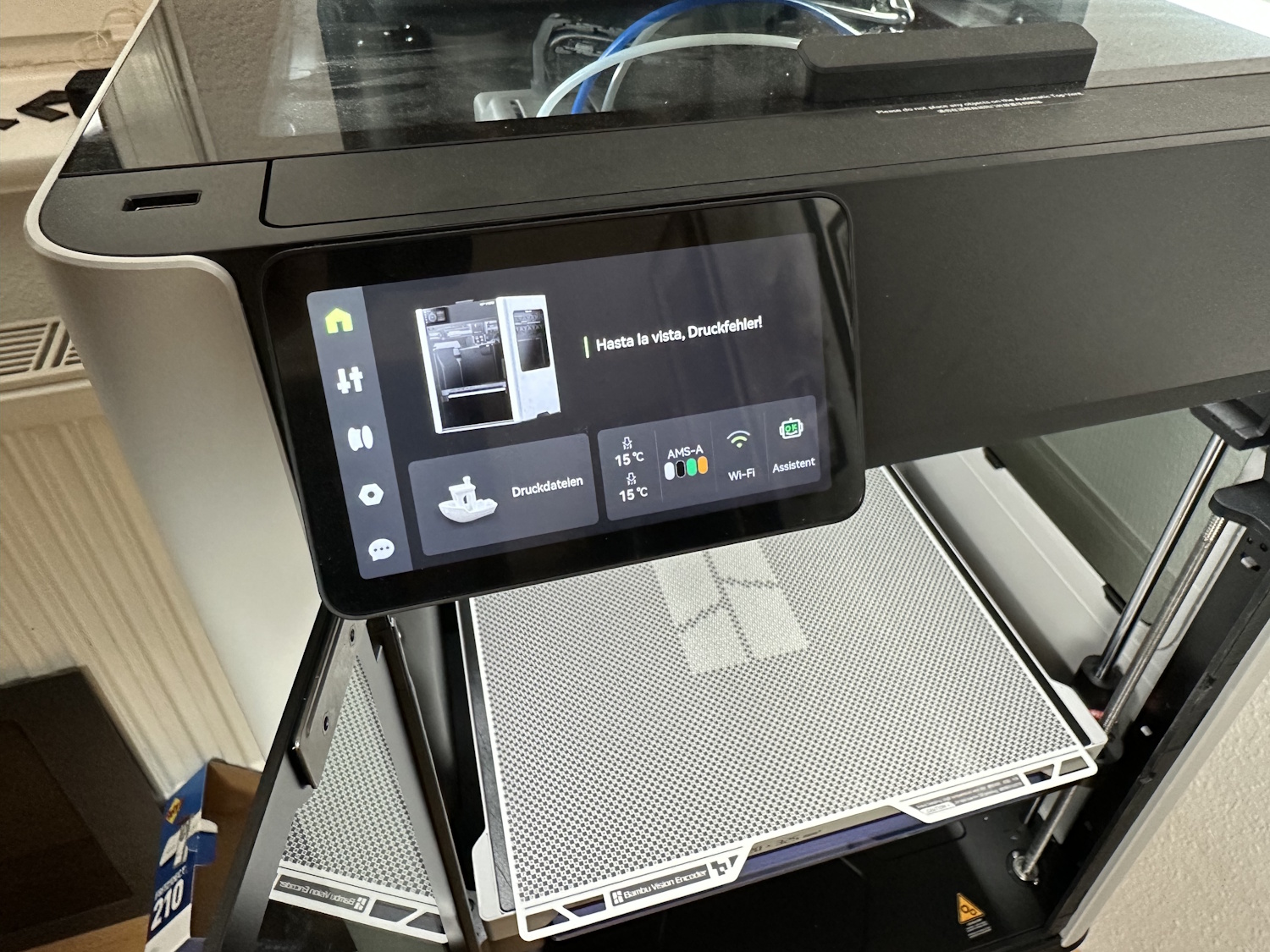

Für die Feinkalibrierung wird der Vision Encoder als Druckplatte, wie auch alle anderen Druckplatten im H2 eingelegt. Vergesst nicht, die Schutzfolie abzuziehen – dabei ist nicht die Plastikverpackung gemeint, sondern nochmal eine extra Schutzfolie direkt auf dem Vision Encoder. Es wird zwar von Bambu Lab mehrfach darauf hingewiesen, aber man erkennt die extra Schutzfolie einfach super schlecht. Durch Spiegelungen könnten sich theoretisch Messungenauigkeiten ergeben, da es sich um eine kamerabasierte Kalibrierung handelt.

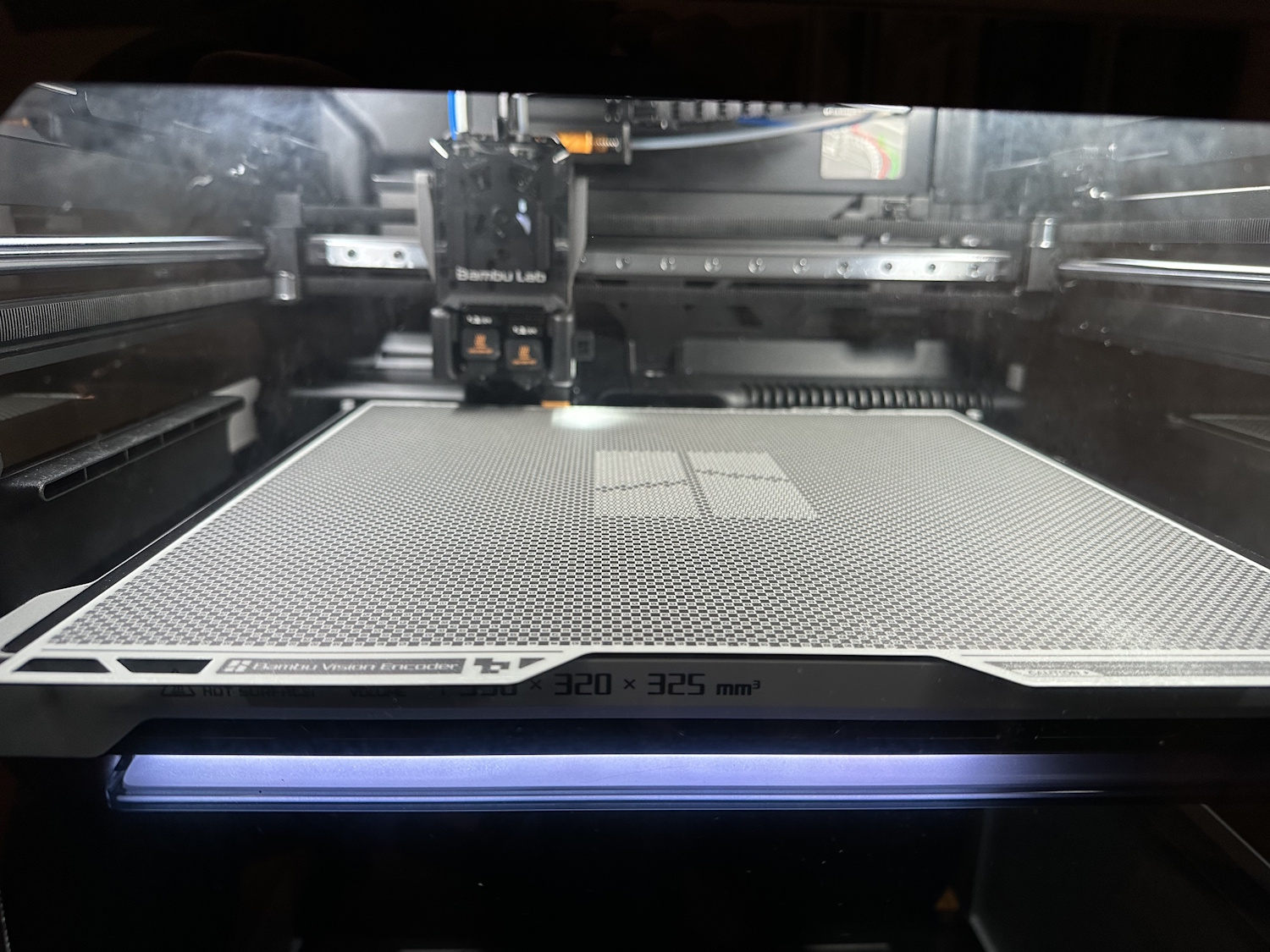

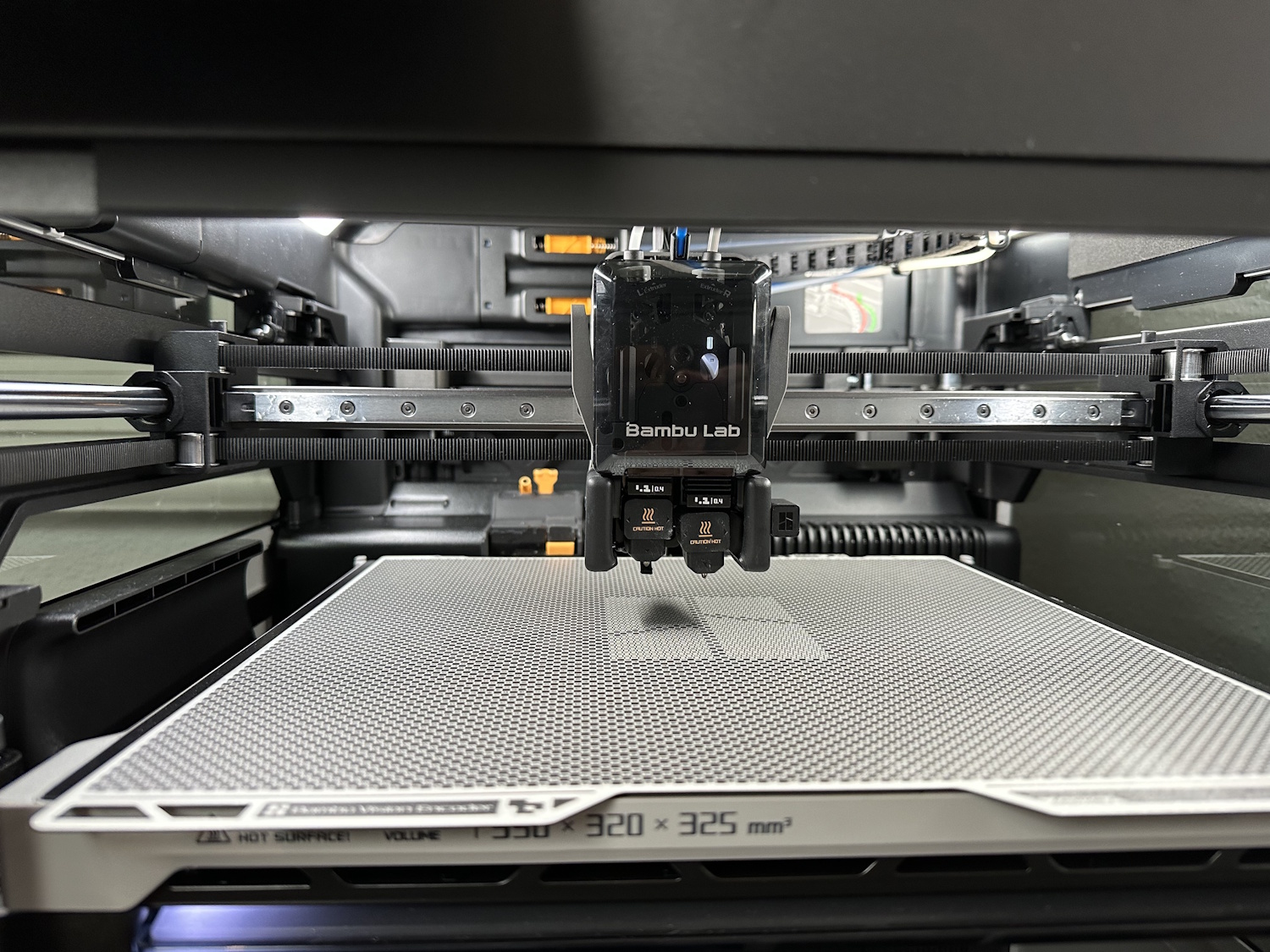

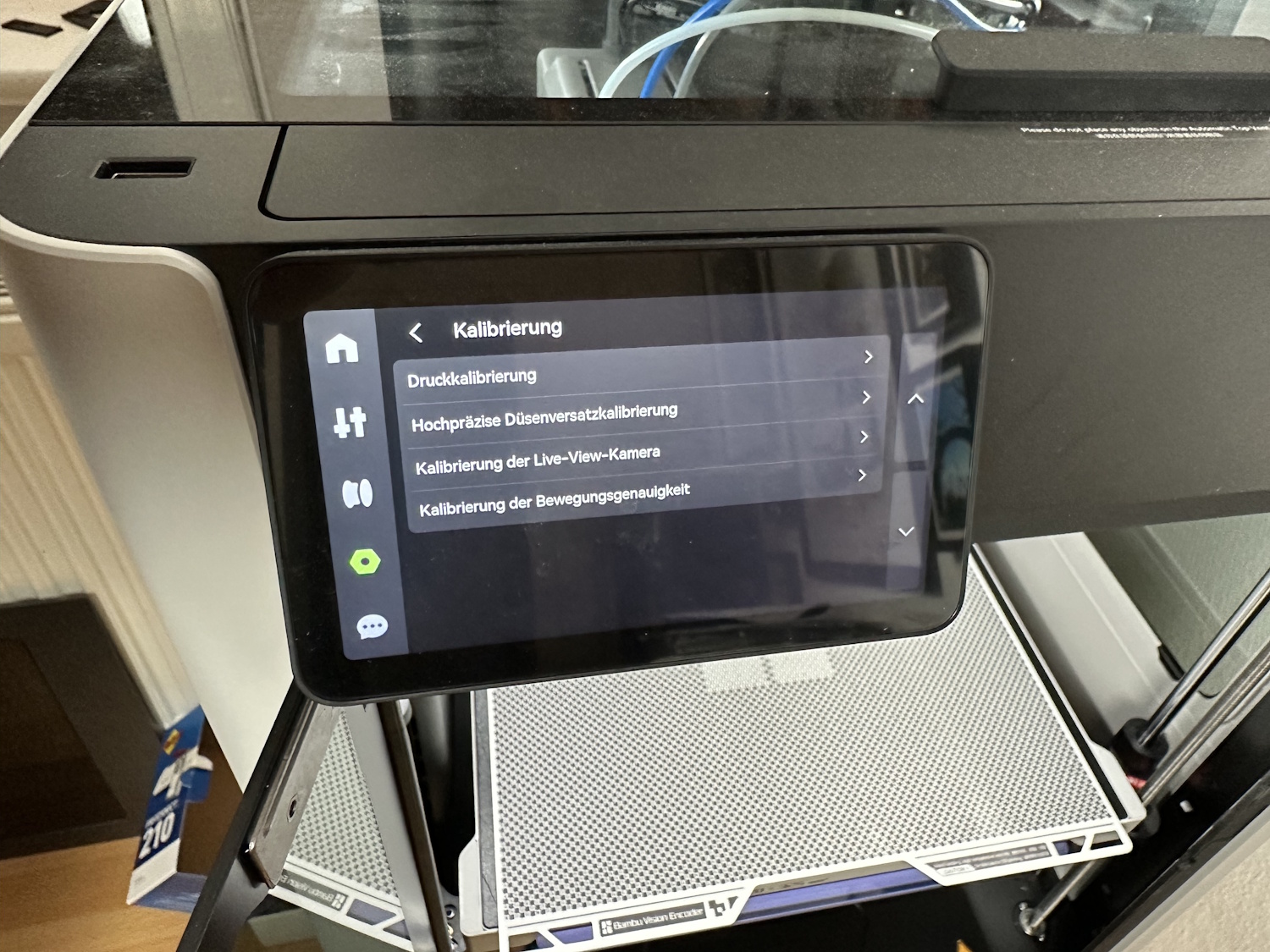

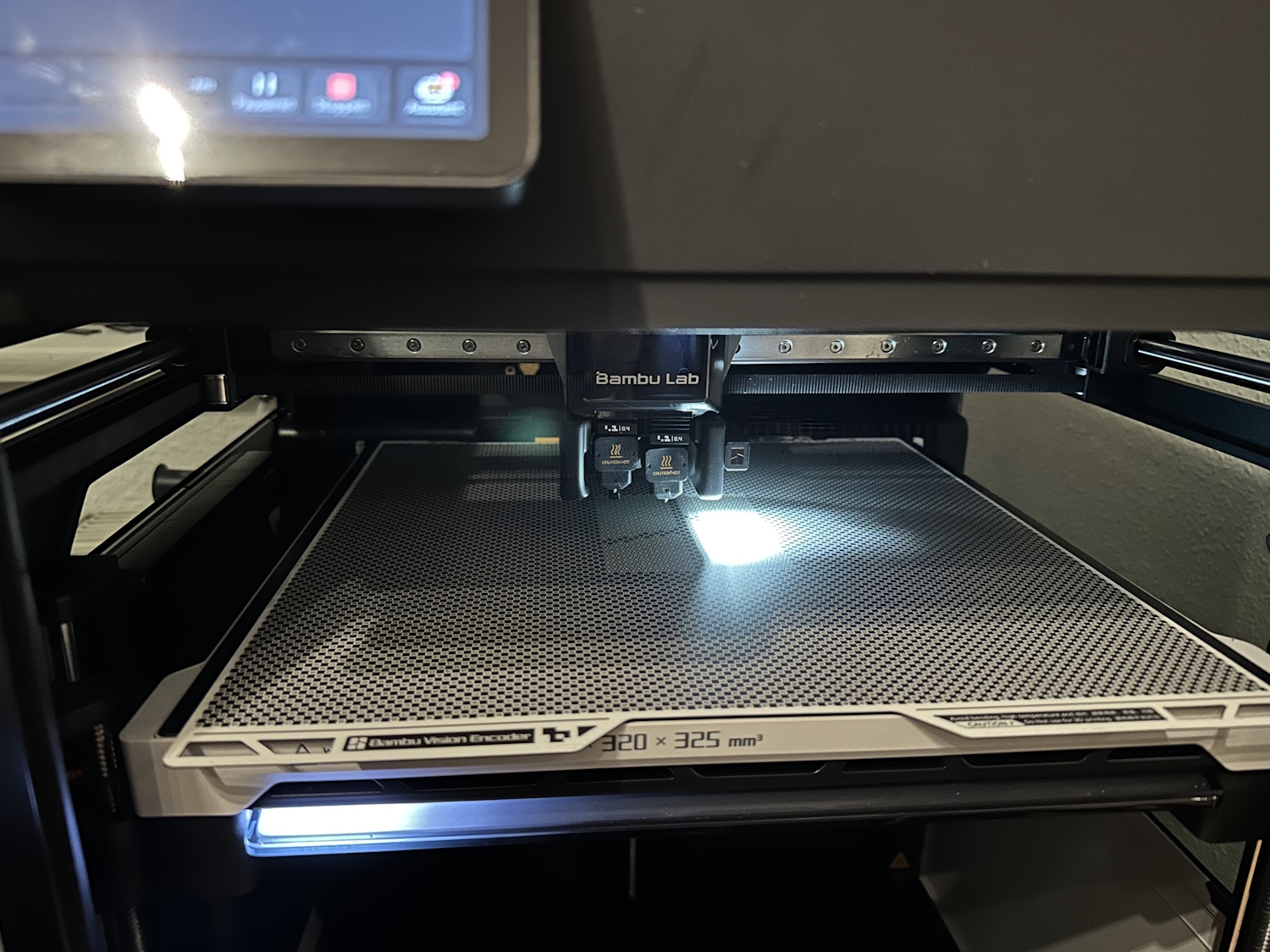

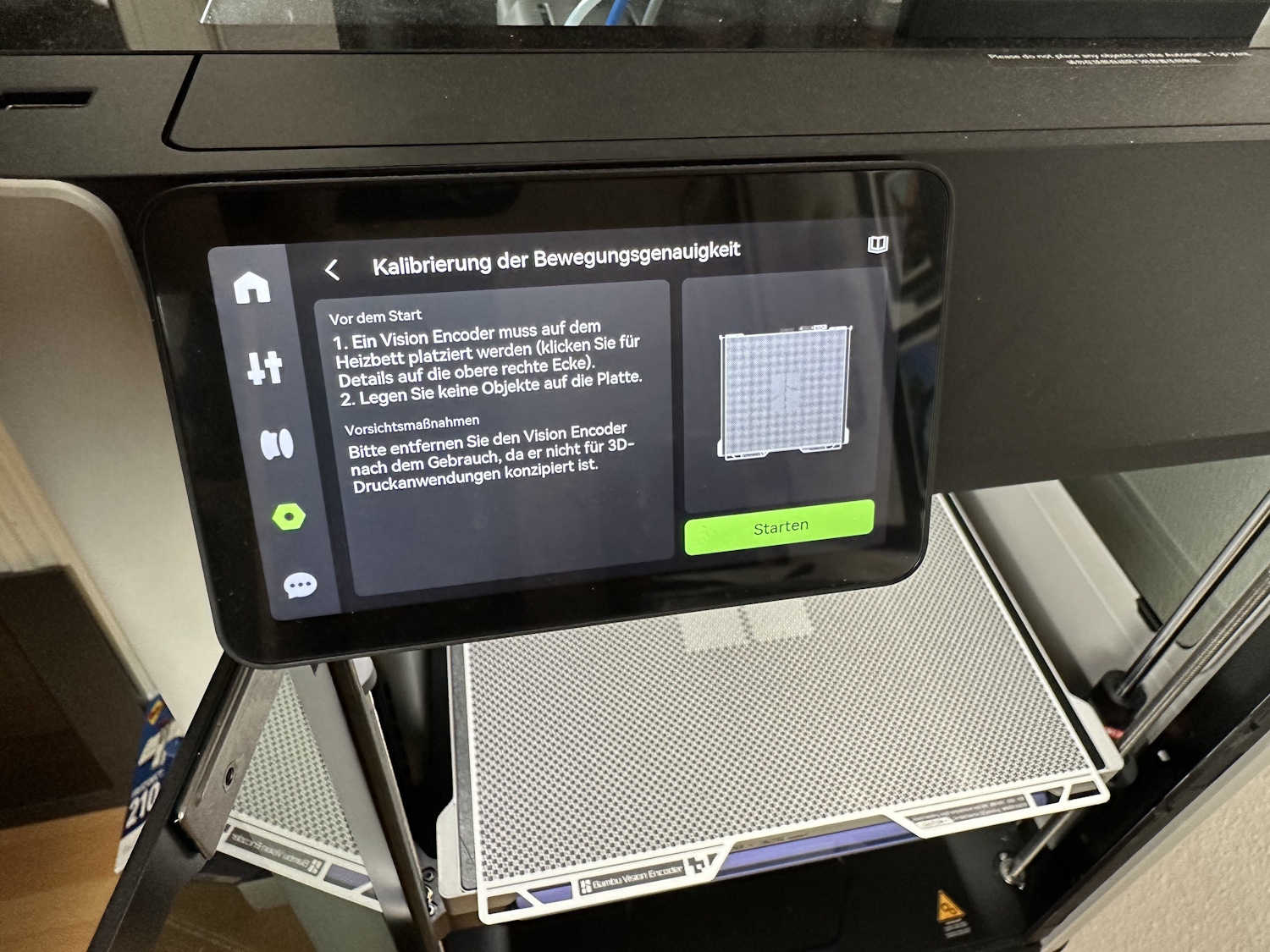

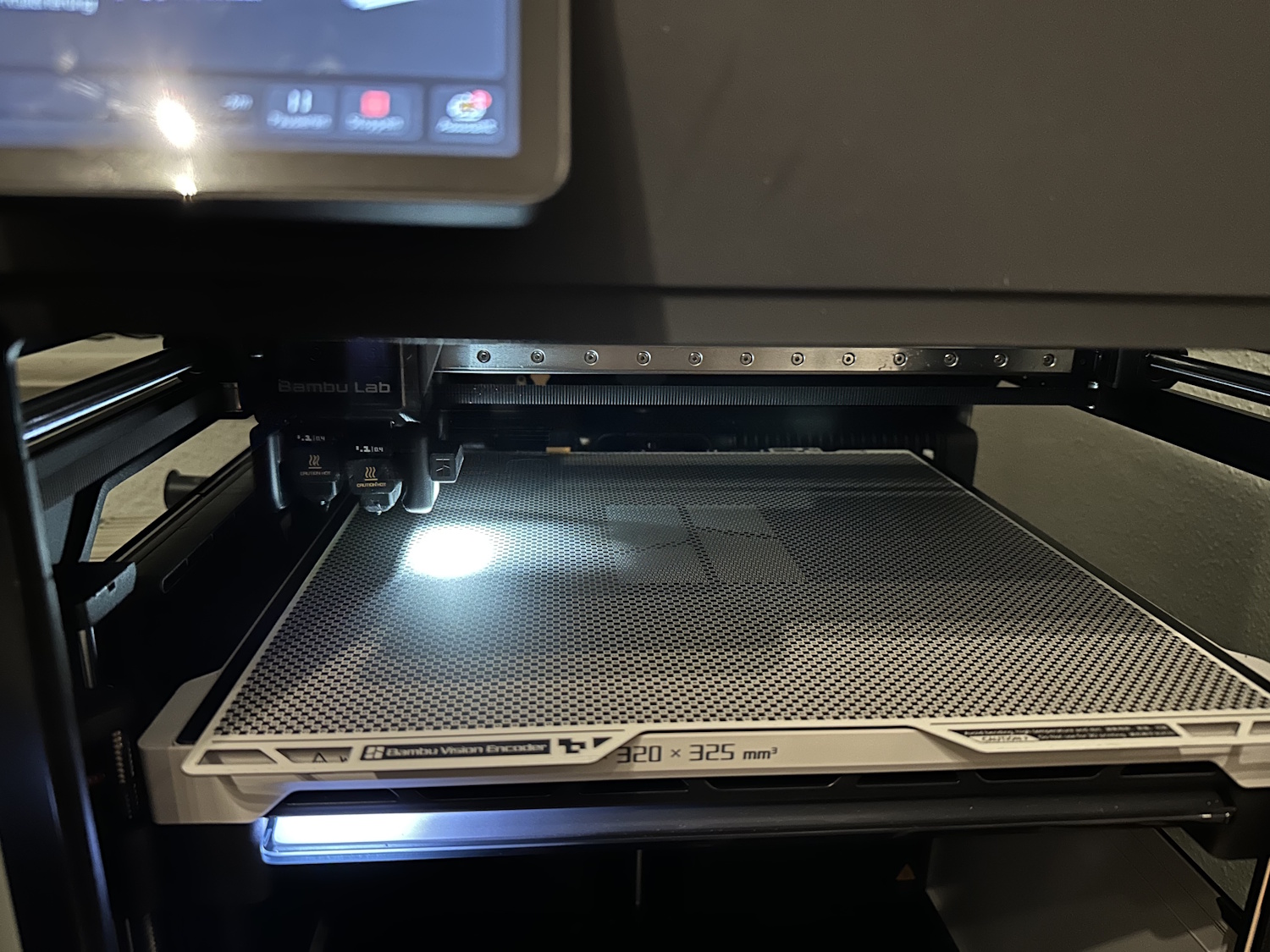

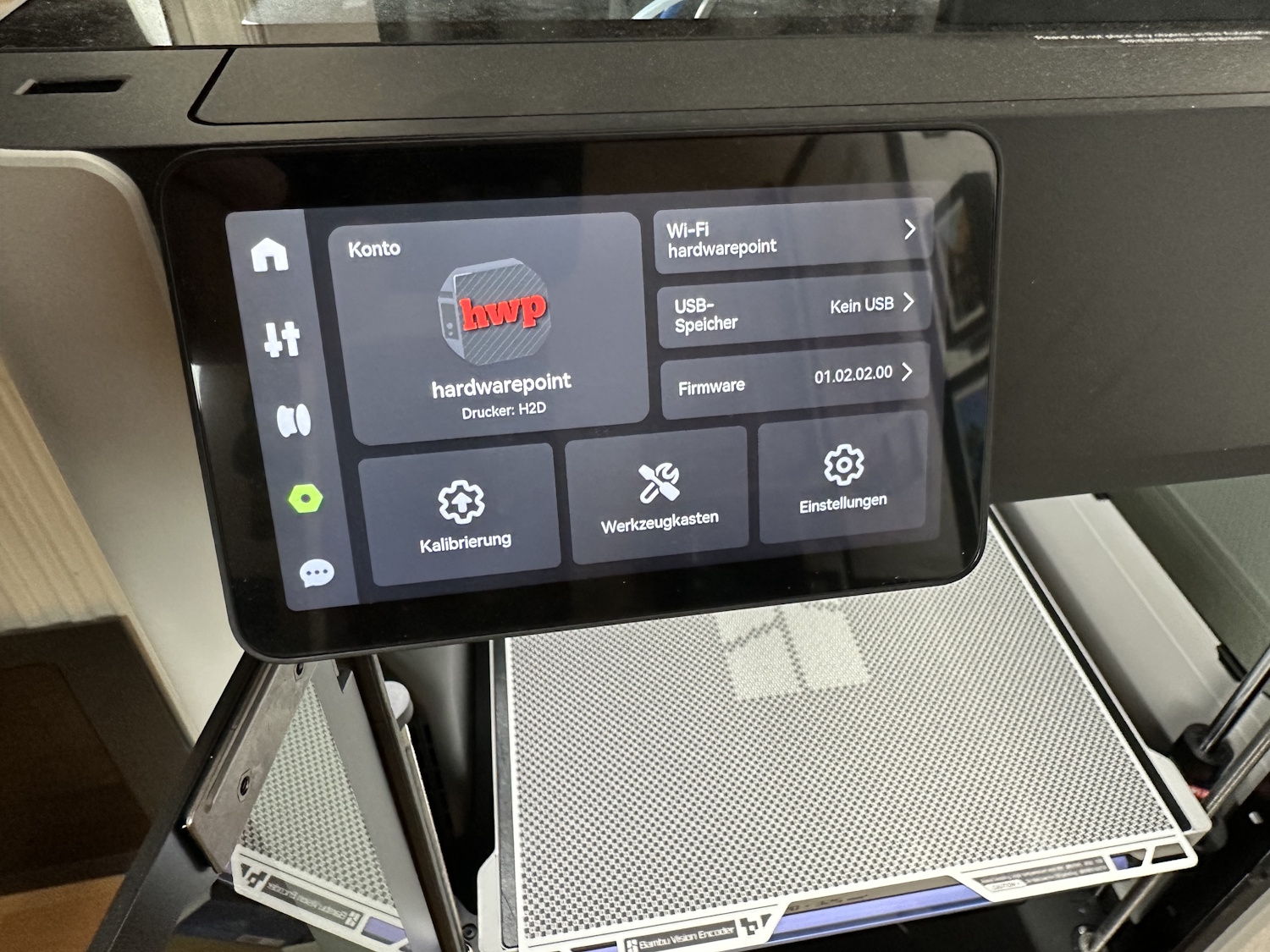

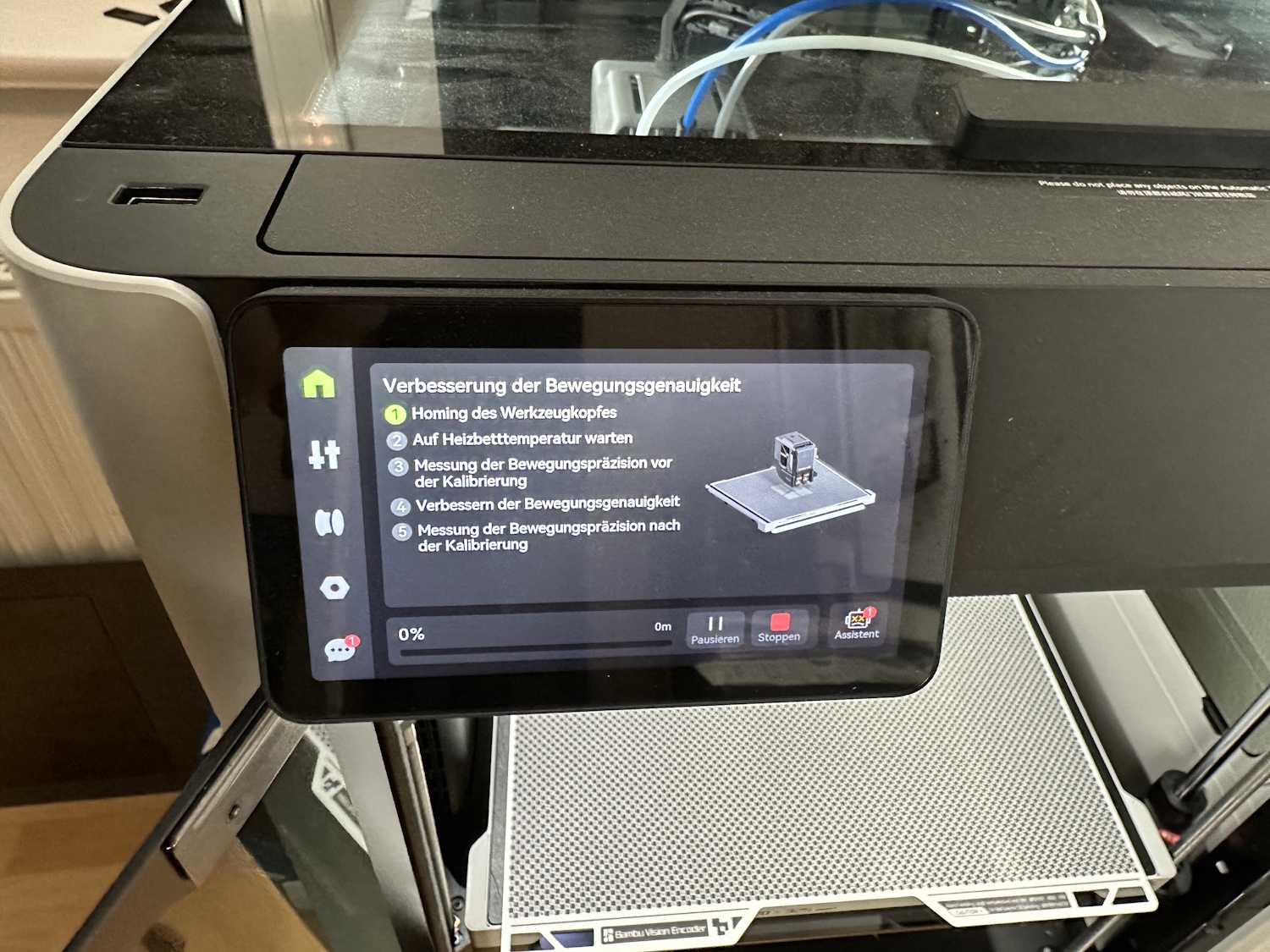

Nach dem Einlegen geht es über das Display in die Einstellung, Kalibrierung, Kalibrierung der Bewegungsgenauigkeit. Folgt einfach den Anweisungen – der Druckkopf fährt jetzt automatisch über den Vision Encoder und prüft mit der Kamera und den abgebildeten Codes seine Position und Abweichung.

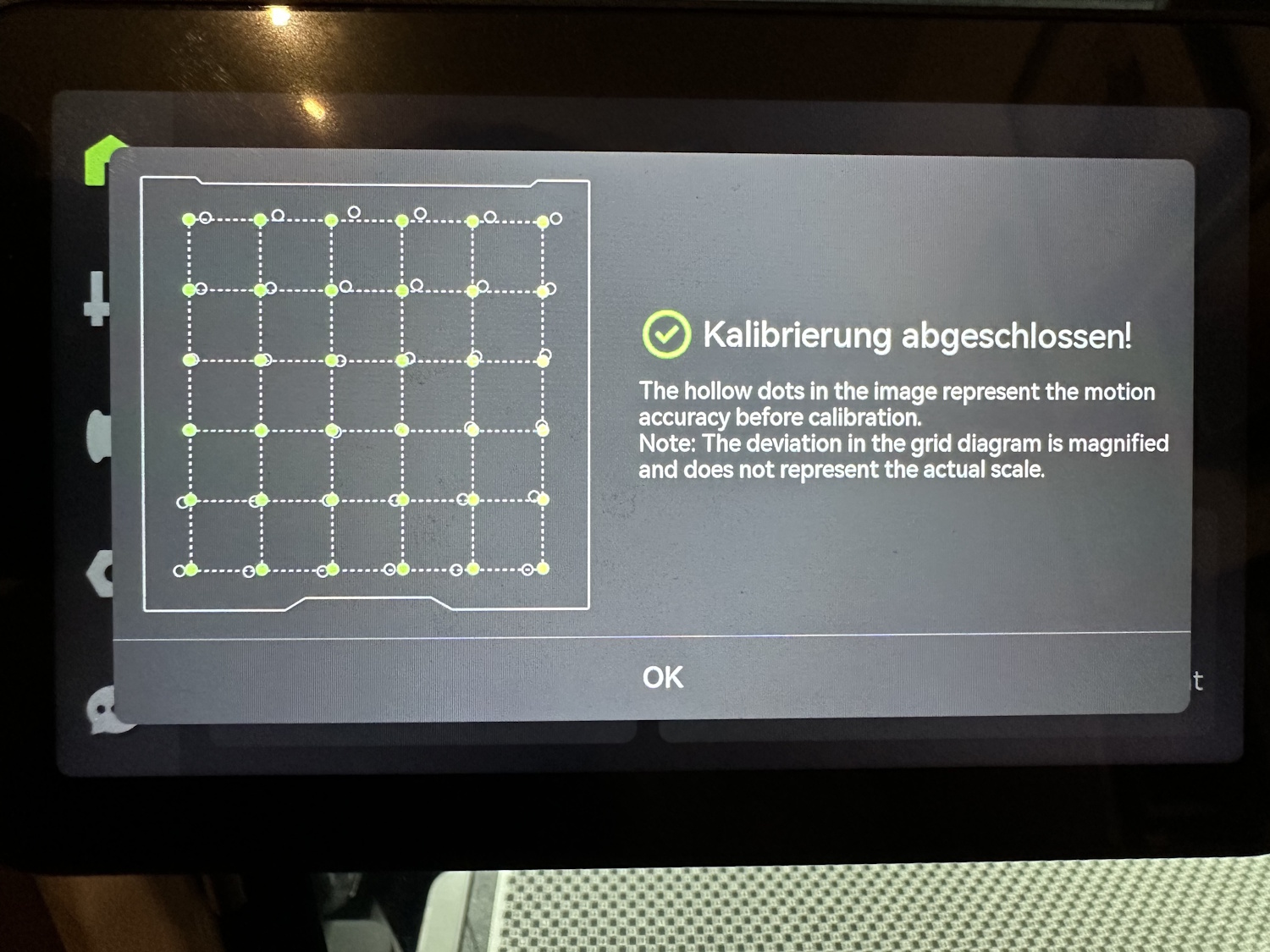

Tatsächlich wird einem auch ein Vorher/Nachher Bild angezeigt, dies ist allerdings Einheitenlos und zeigt die Verbesserungen deutlich vergrößert an. Aber für eine grobe Einschätzung in welchen Bereichen vielleicht eine größere Abweichung war, im Vergleich zu anderen Bereichen lässt sich schon tätigen.
Die Kalibrierung dauert keine 5 Minuten und kann im Anschluss nach Bedarf wiederholt werden. Alle paar Monate oder nach Arbeiten an der Druckerhardware, Riemen etc. macht eine erneute Kalibrierung natürlich auch Sinn.

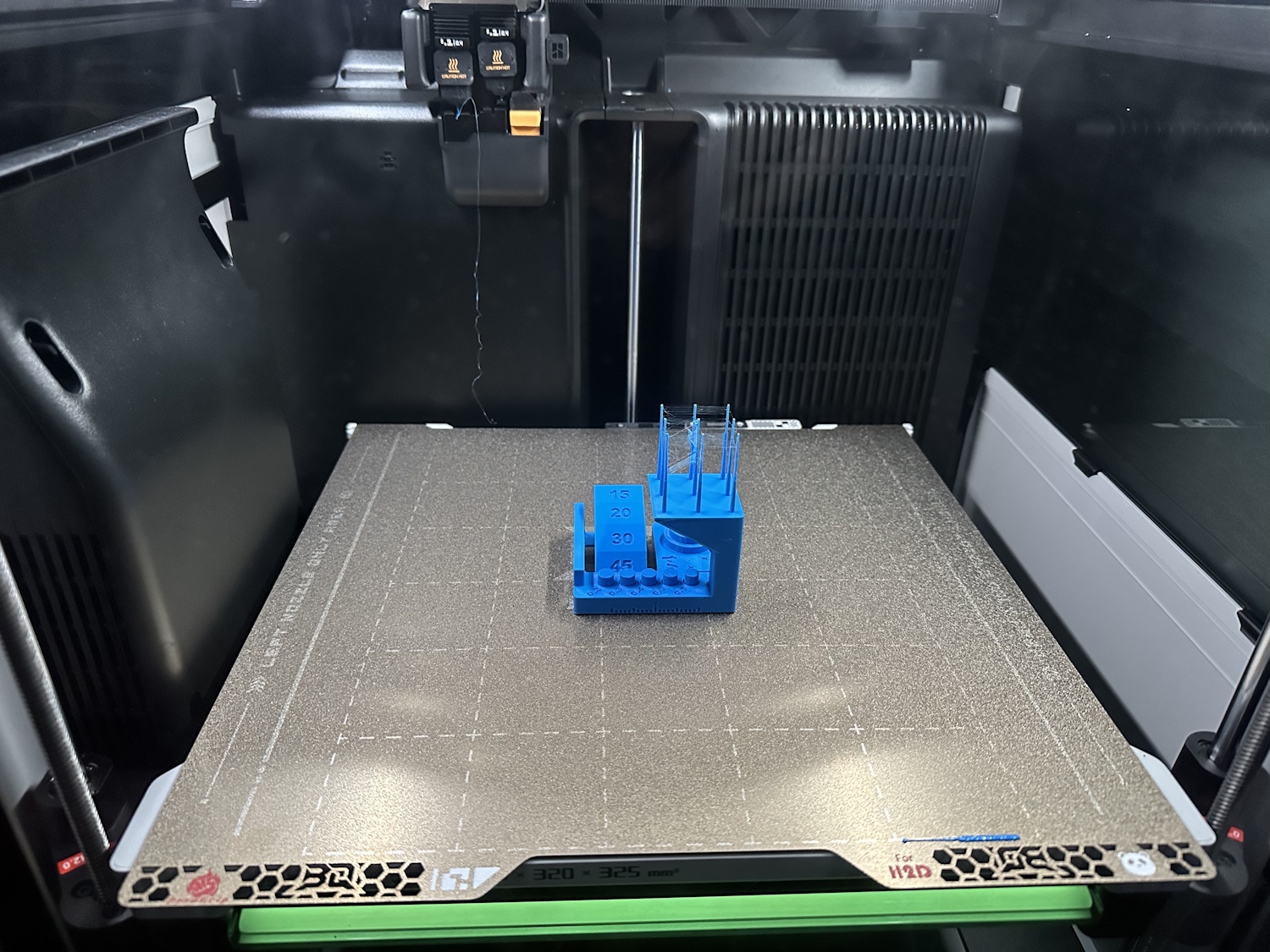

Danach ging es an ein paar Testdrucke, bzw. hatte ich vor der Kalibrierung bereits ein Autodesk FDM Testdruck erstellt und da ich bereits vermutete, dass es sich vermehrt auf große Teile auswirkt, auch lange Stangen gedruckt. Die selben Modelle habe ich erneut nach der Kalibrierung gedruckt um einen Vergleich anzustellen.

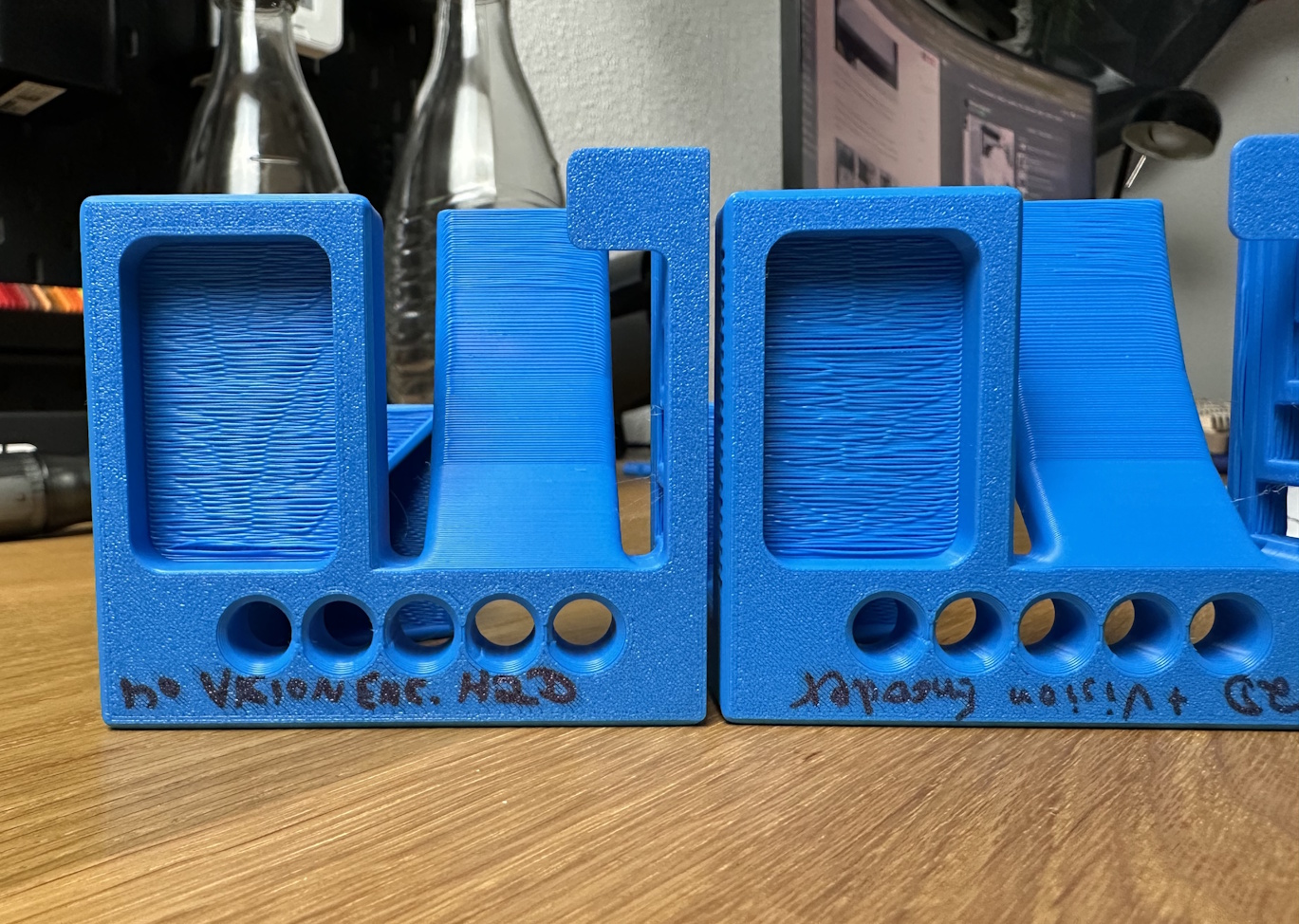

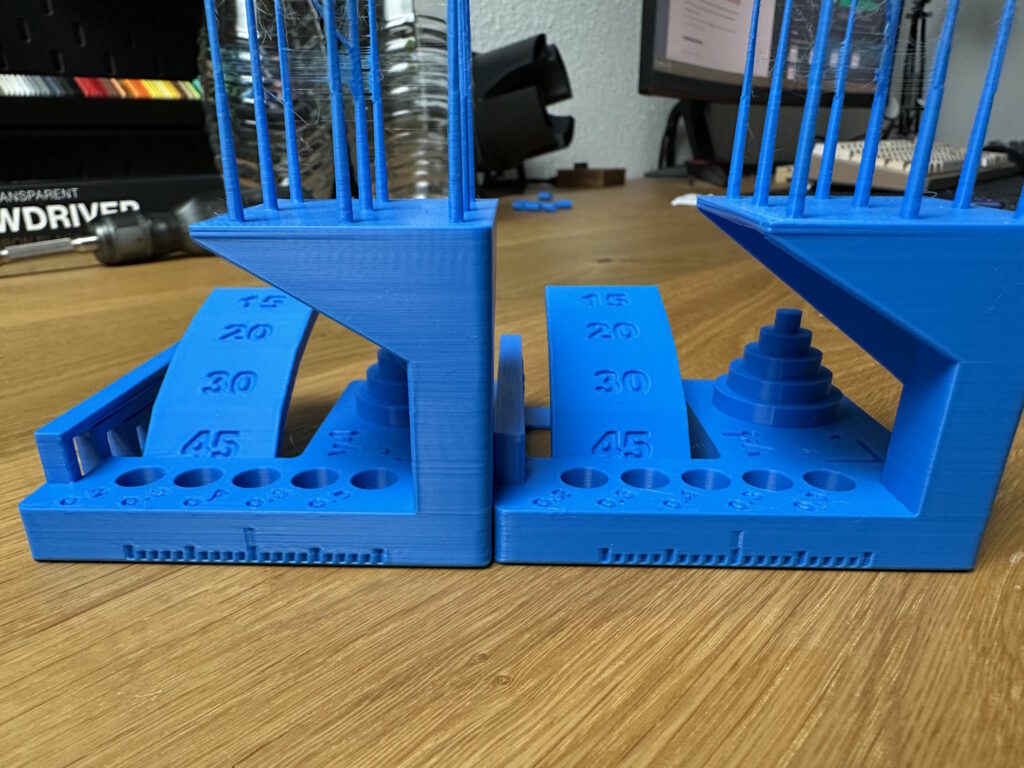

Was soll ich sagen – ich konnte keinen merklichen Unterschied feststellen. Vielleicht minimal weniger Artefakte bei den Überhängen und mit etwas Einbildung vielleicht auch etwas verringerte VFAs auf den Flächen, aber eigentlich zu vernachlässigen. Oder könnt ihr die beiden Modelle auseinander halten, wenn man nicht weiß, dass der rechte Testdruck mit Vision Encoder Kalibrierung gedruckt wurde.

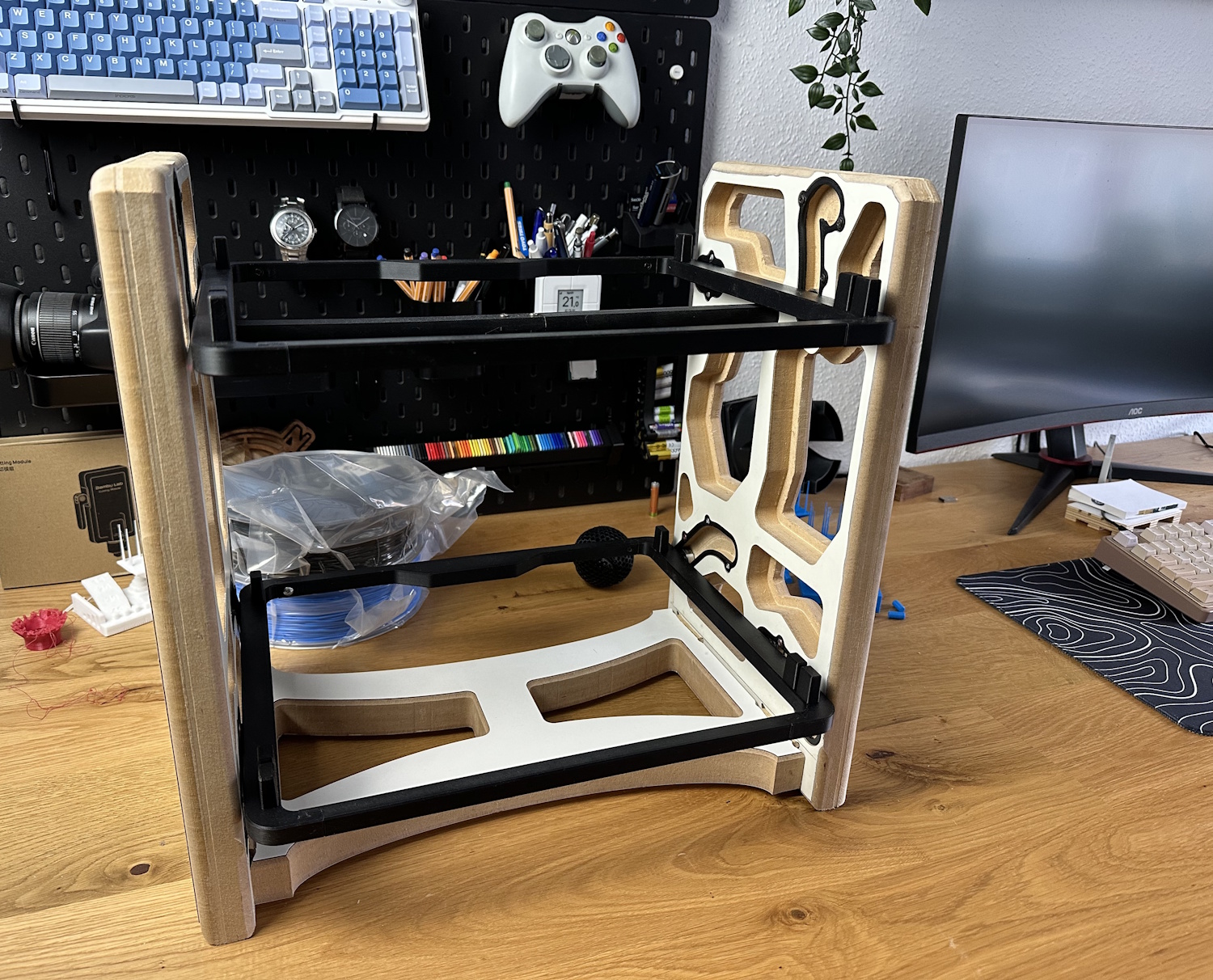

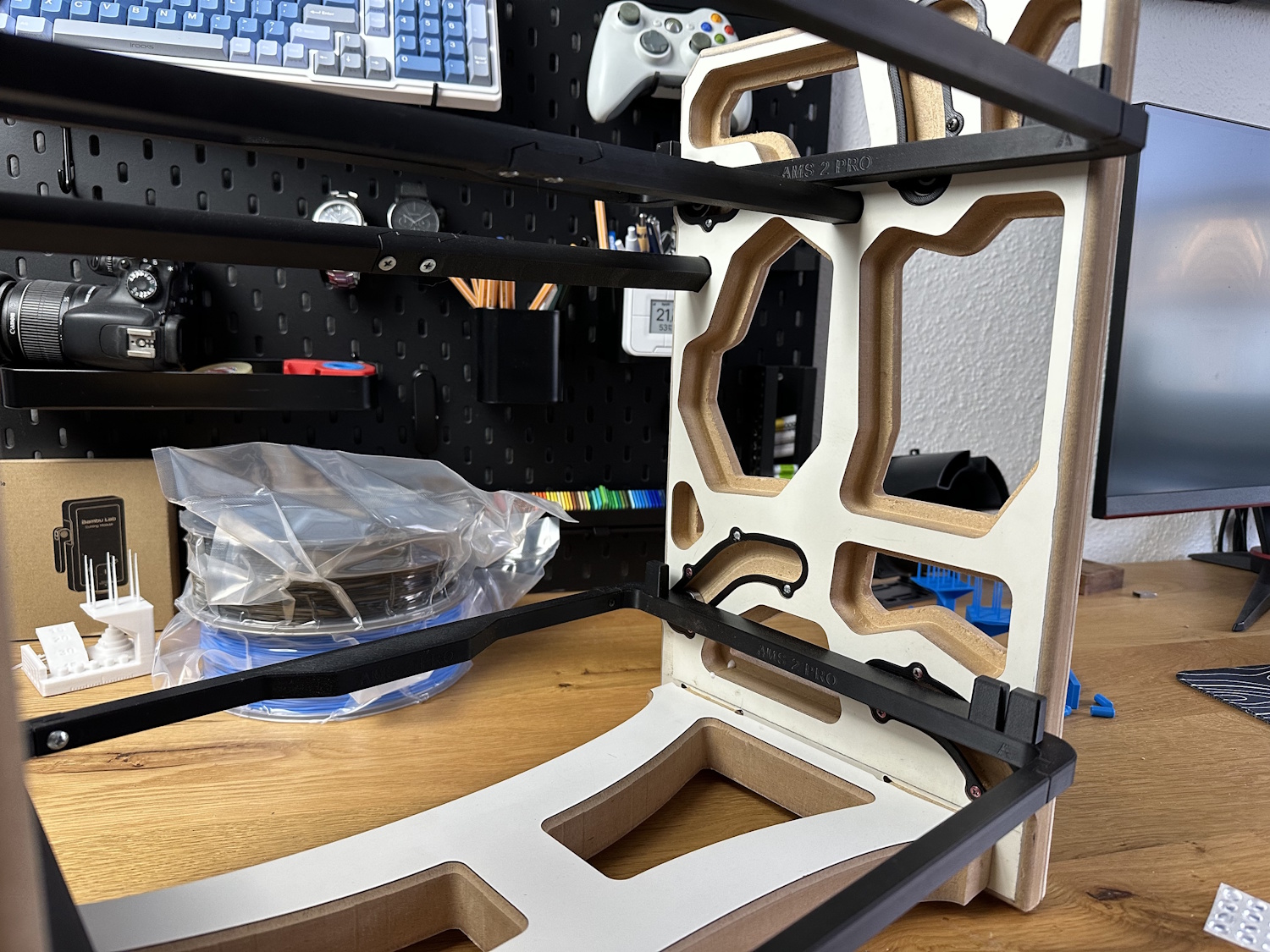

Auch bei den langen Streben für den AMS Stacker von User Brandon Raineri, gab es sowohl optisch, als auch gemessen keinerlei merkenswerte Unterschiede. Dort sollte die Abweichung bzw. die Korrektur mittels Vision Encoder mehr Einfluss haben, als noch bei dem so kleinen FDM Testdruck zuvor.
Der Vision Encoder also eher nice to have, als ein Pflichtkauf.
Schneidmodul Nutzung
Nach dem etwas ernüchternden Ergebnis beim Vision Encoder, jetzt mein kleines Highlight, denn die Erweiterung des H2Ds um einen Plotter eröffnet so viele Möglichkeiten. Gerade wenn man vielleicht schon einen gesonderten Laser und eine CNC Fräse besitzt – Plotten war denn immer noch das letzte fehlende Gerät. Dafür aber eine weitere Box hier rum stehen haben, denn doch lieber die kleine Erweiterung in Form des Schneidmoduls.
Einbau

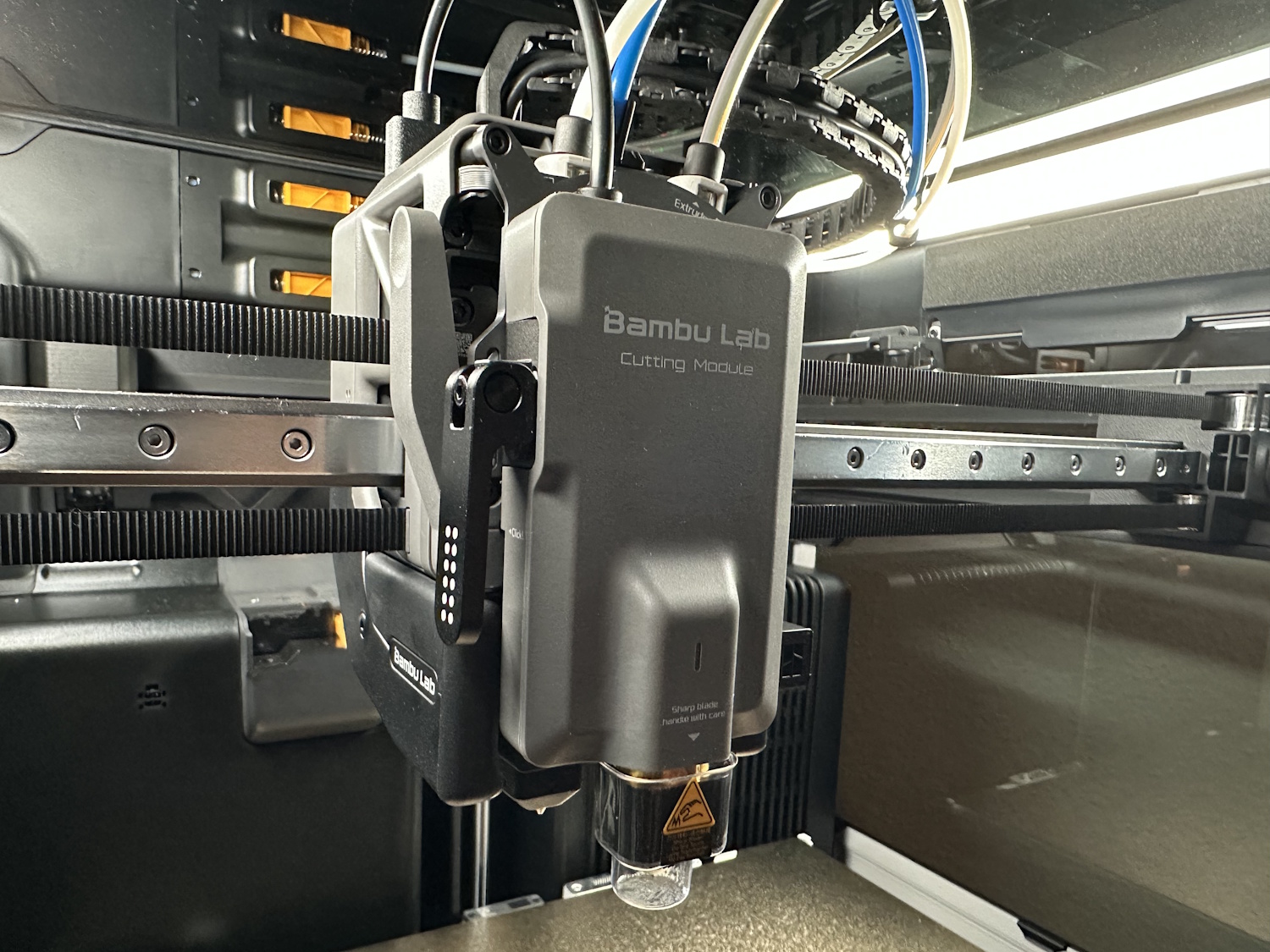

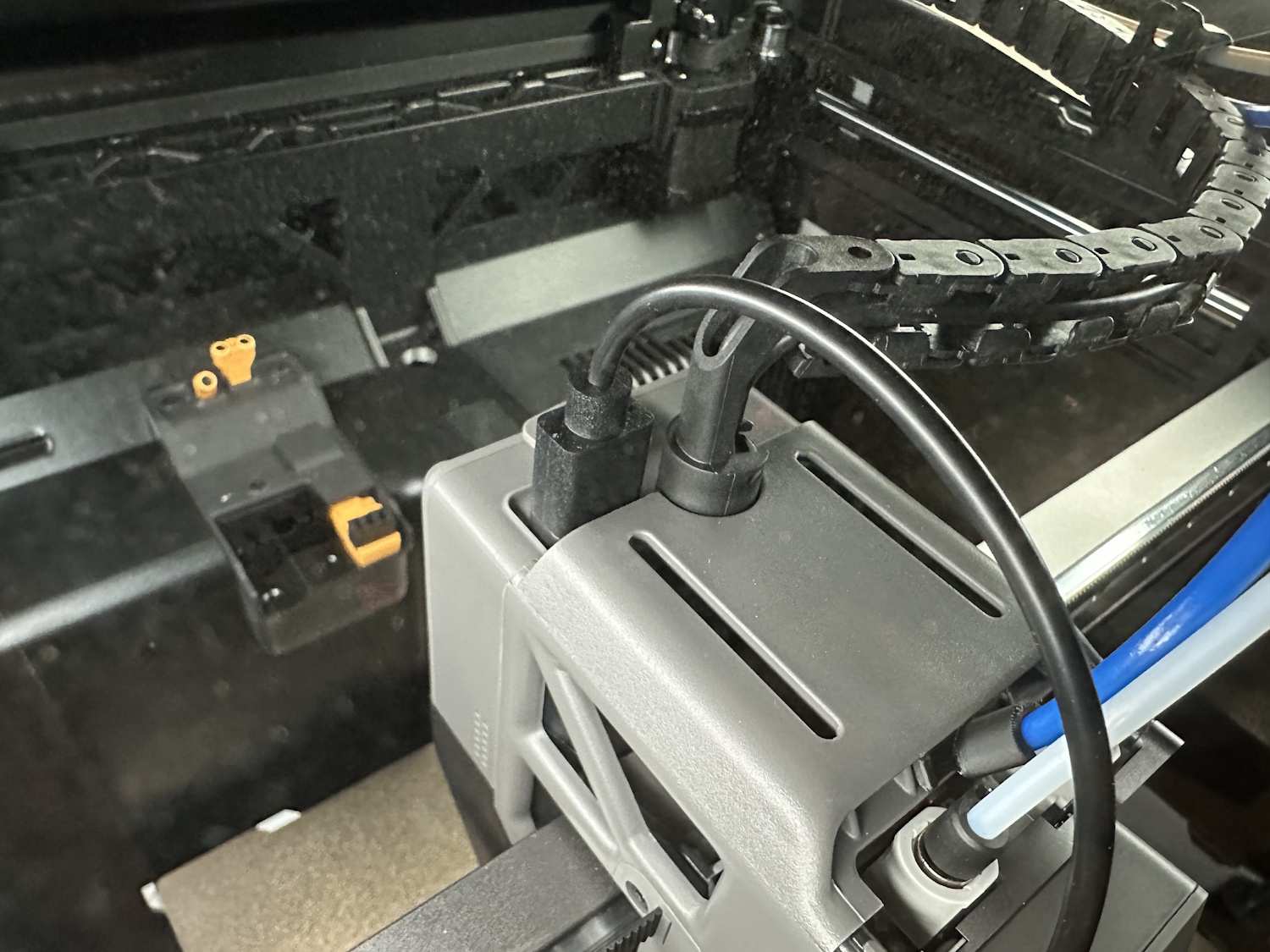

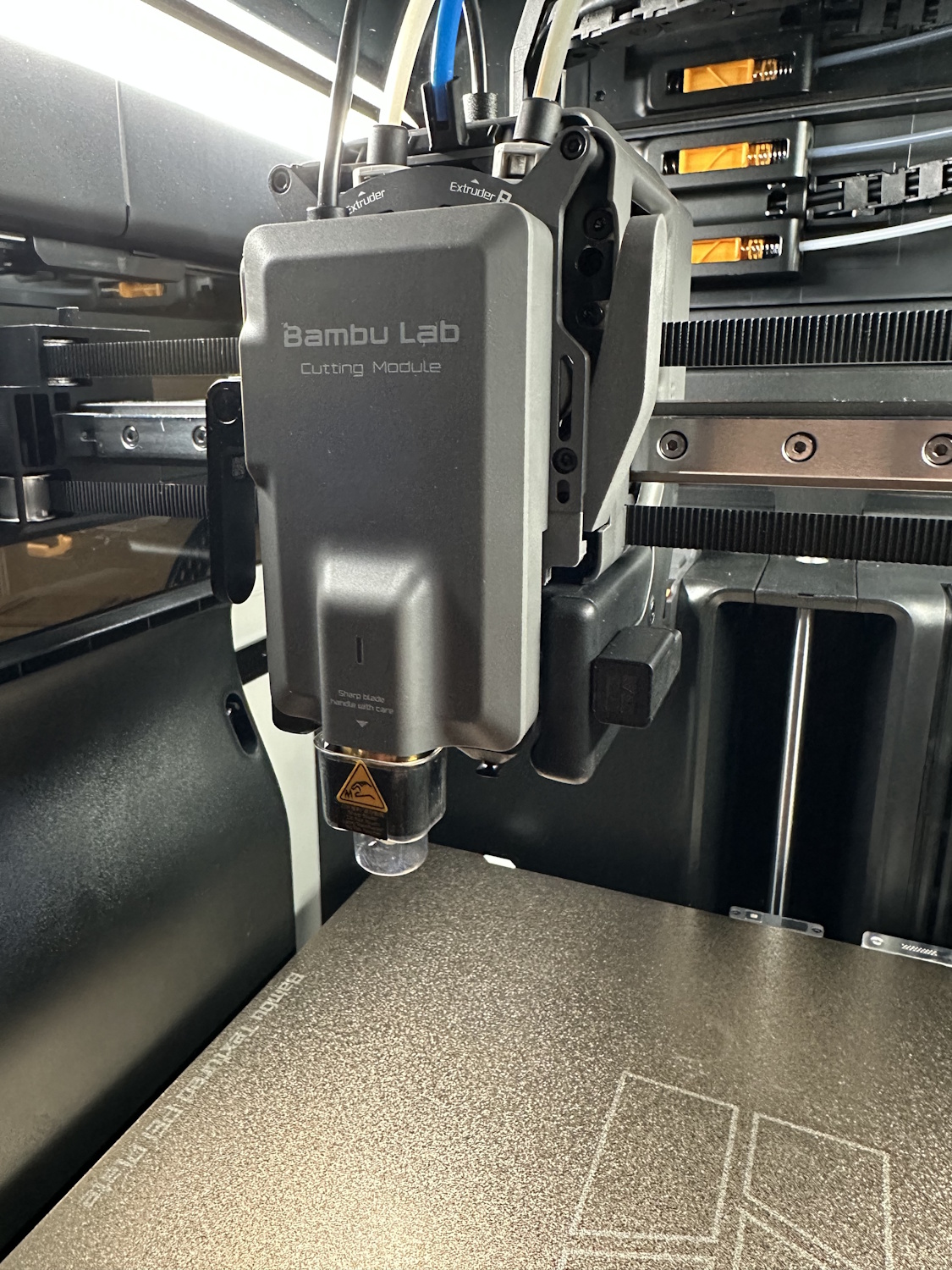

Für die Montage wird das Cover am H2D Druckkopf abgezogen und das Schneidmodul von oben eingeschoben, bis es merklich einrastet. Der Bügel arretiert das Ganze und hinter dem normalen Eingang der Kabel für den Druckkopf lässt sich eine Gummi-Abdeckung entfernen für das Kabel aus dem Plotter-Modul.

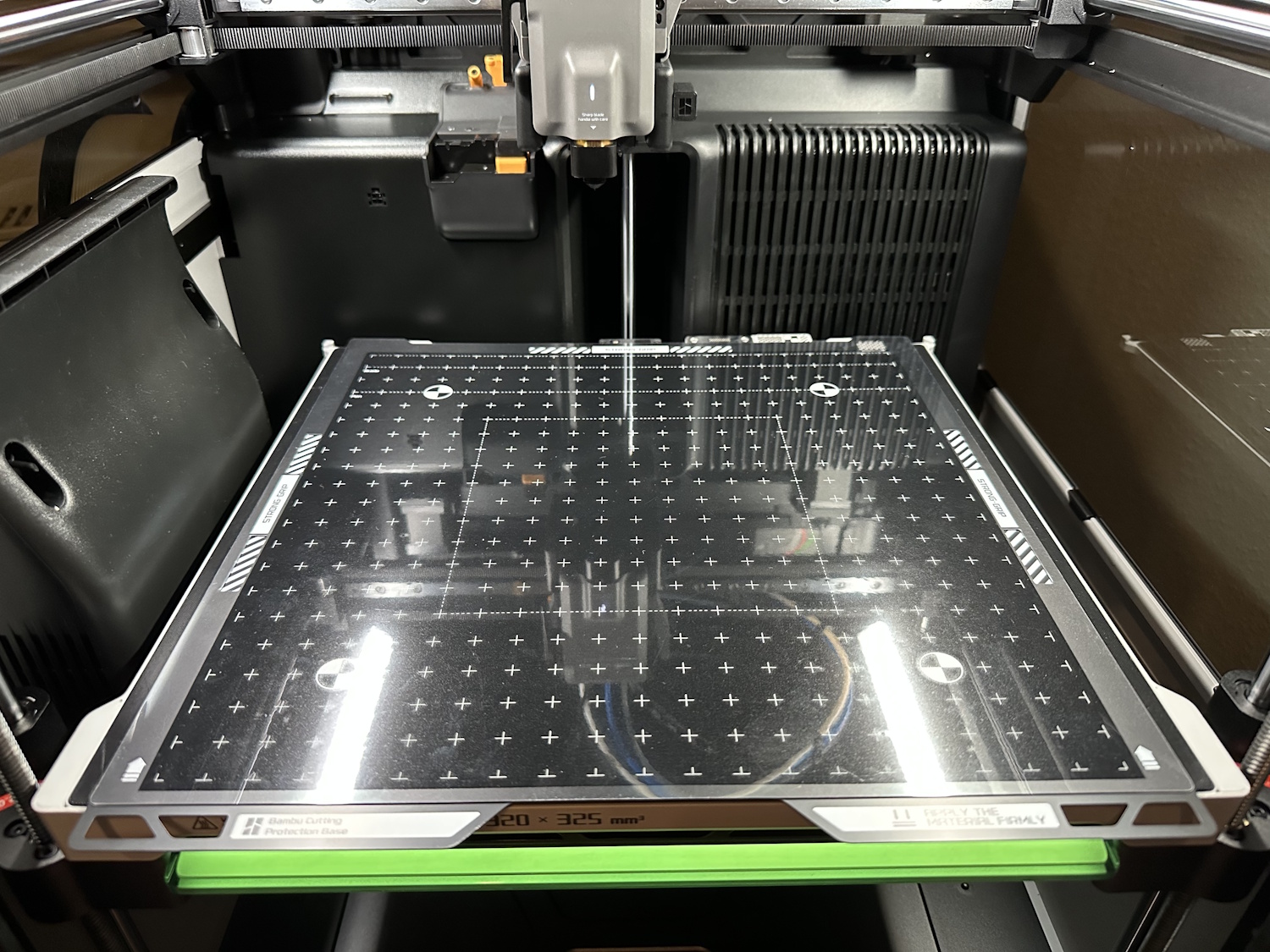

Soweit so gut. Jetzt noch die Druckplatte mit den Klebeflächen für die Vinyl oder das Papier auflegen und die Schutzfolie auf der Oberseite abziehen. Diese sauber zur Seite legen, denn im Anschluss wird sie wieder aufgeklebt, um möglichst lange auch eine Klebewirkung beizubehalten und nicht durch Staub etc. schnell an Haftung zu verlieren.
Der H2D erkennt durch das Einschieben des Moduls automatisch, dass der Plotter eingebaut wurde und will die Kalibrierung starten. Falls z.B. der Anschluss mit dem Kabel vergessen wurde, wird eine entsprechende Meldung auf dem Display angezeigt. Die Kalibrierung kann nur mit dem Messeraufsatz durchgeführt werden, egal ob ihr im Anschluss nur mit dem Stift malen wollt. Nach Einbau wird die Druckkopfhöhe zum Bett immer mit dem Messeraufsatz geprüft und eingestellt. Bei der nächsten Nutzung kann aber direkt gestartet werden – eine erneute Kalibrierung findet erst bei erneuter Montage des Plotters statt. Sie dauert aber auch nur wenige Minuten.
