Aufbau

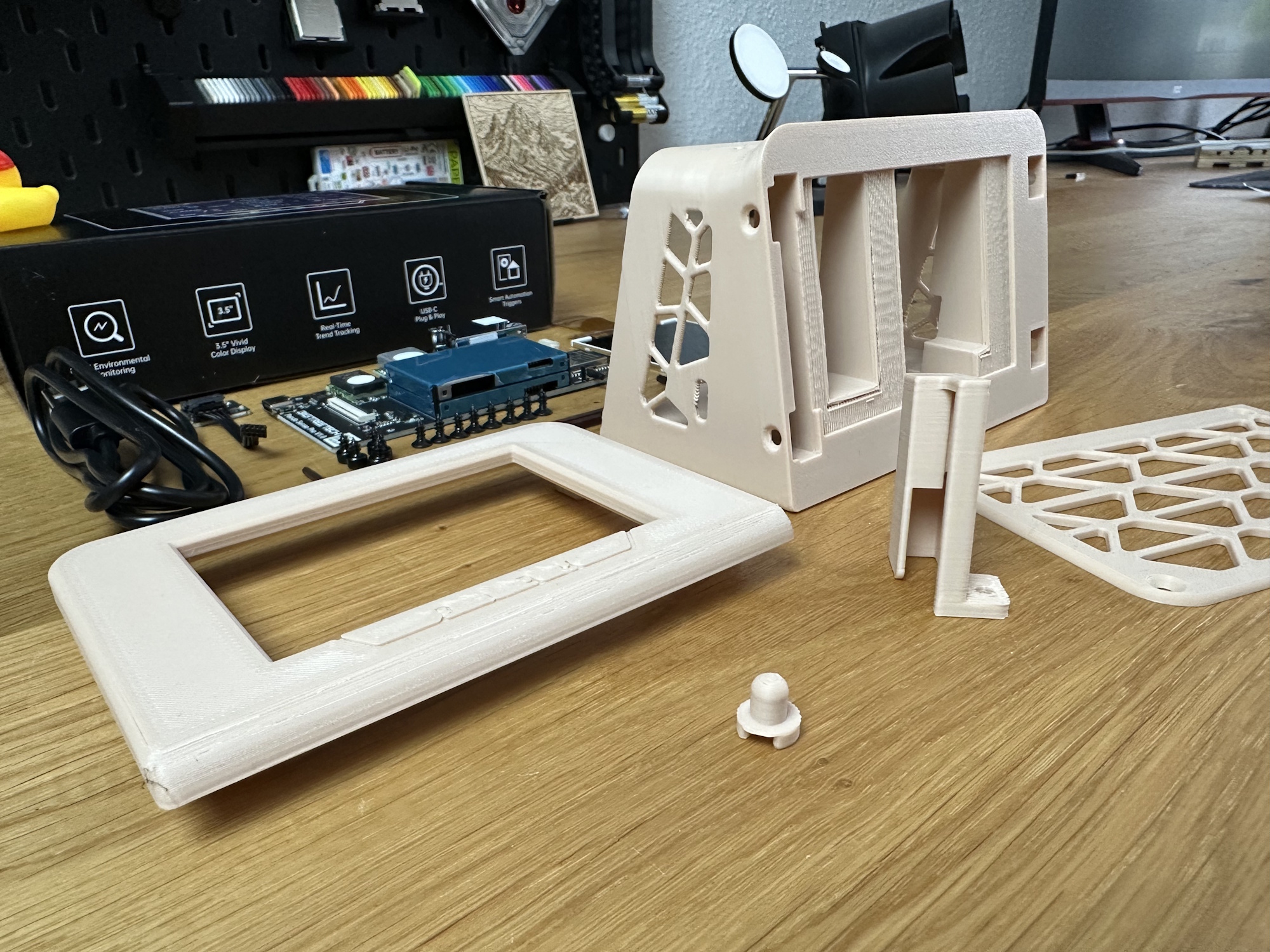

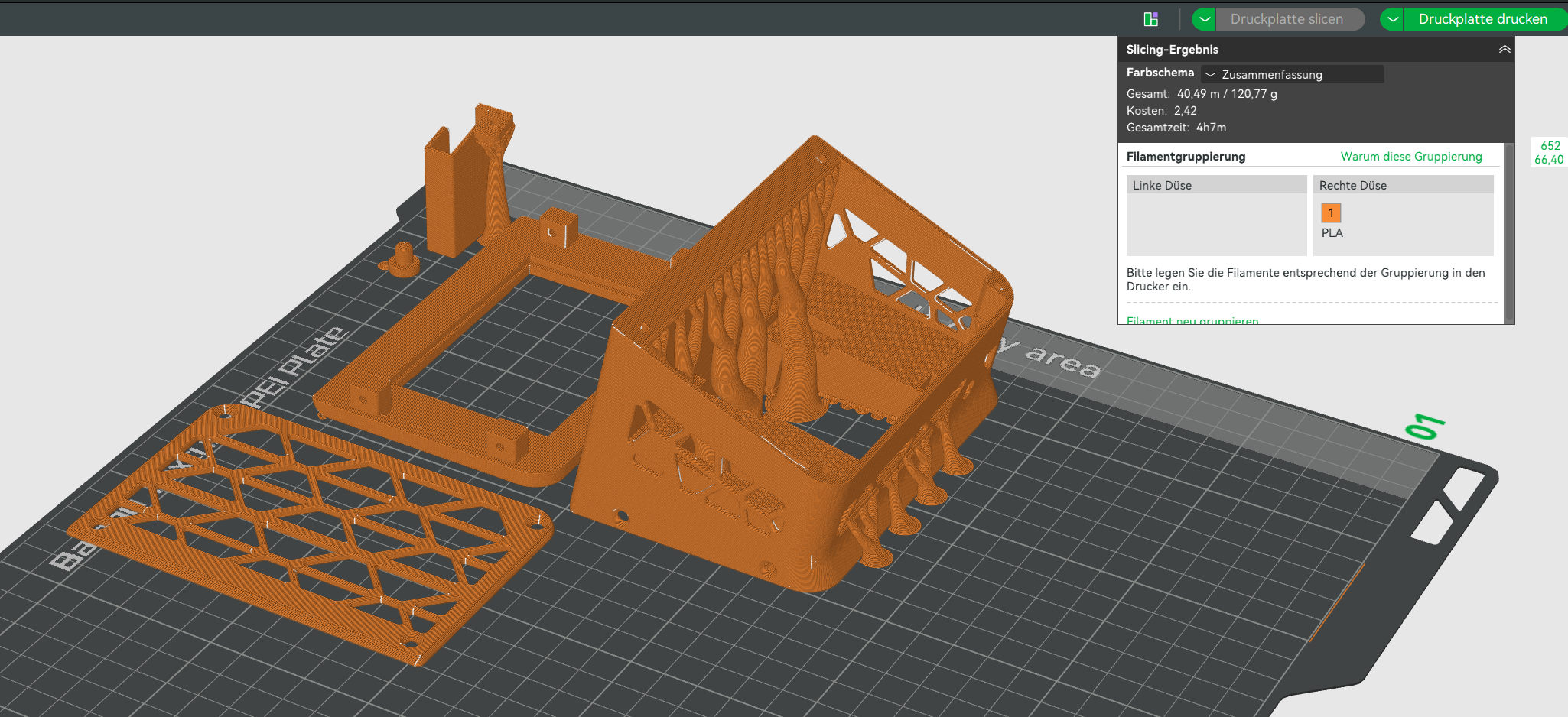

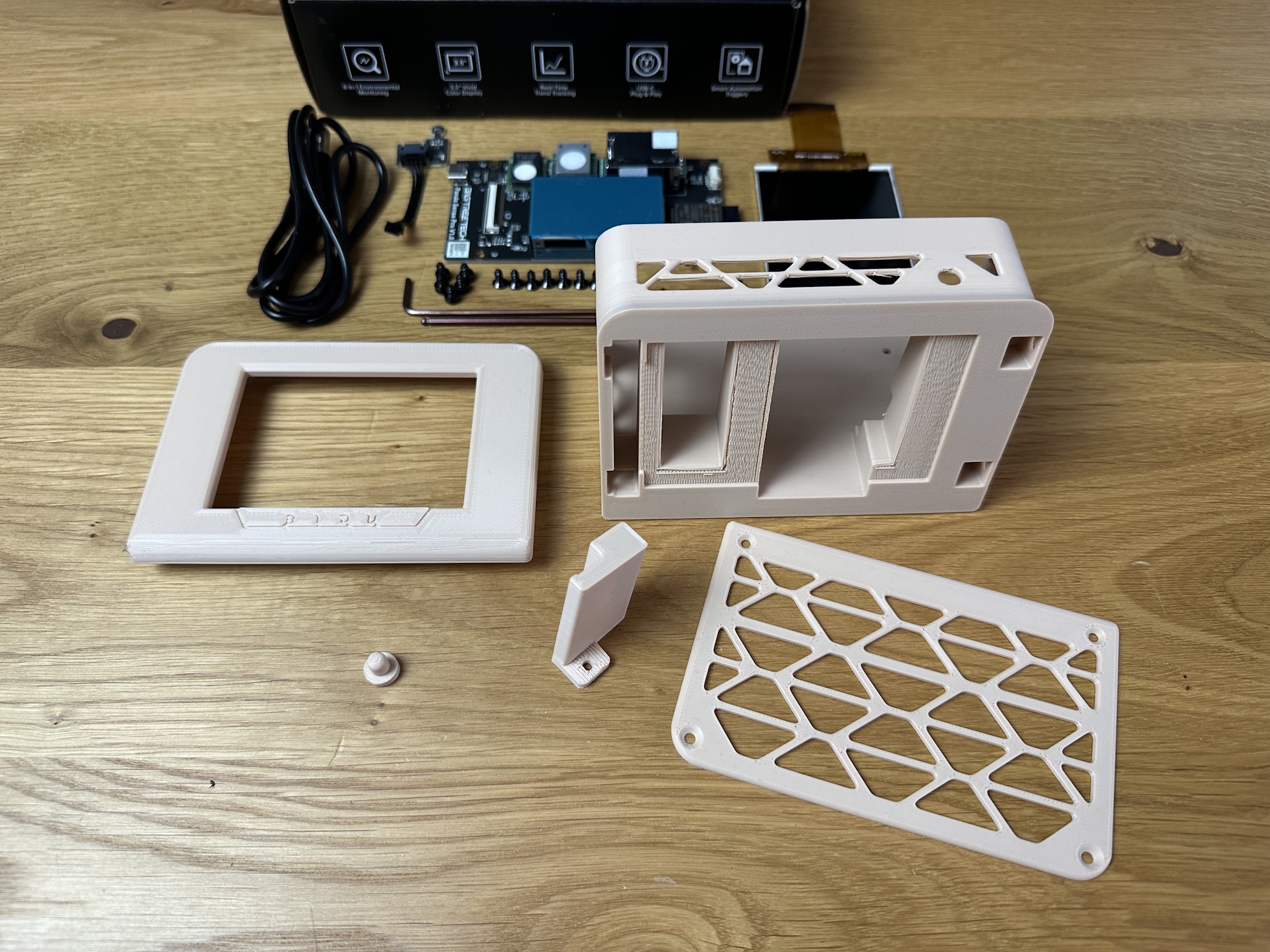

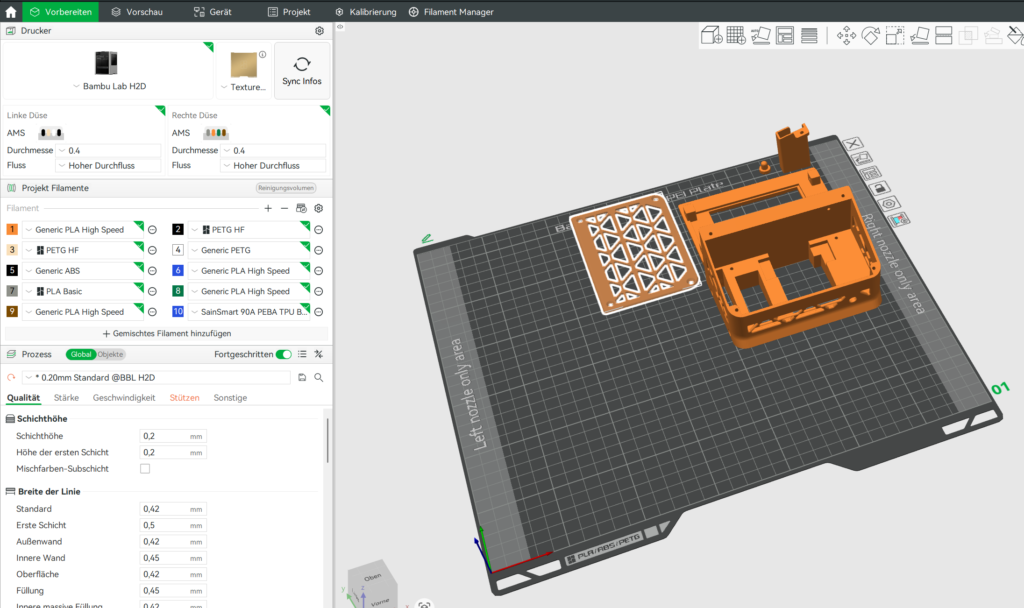

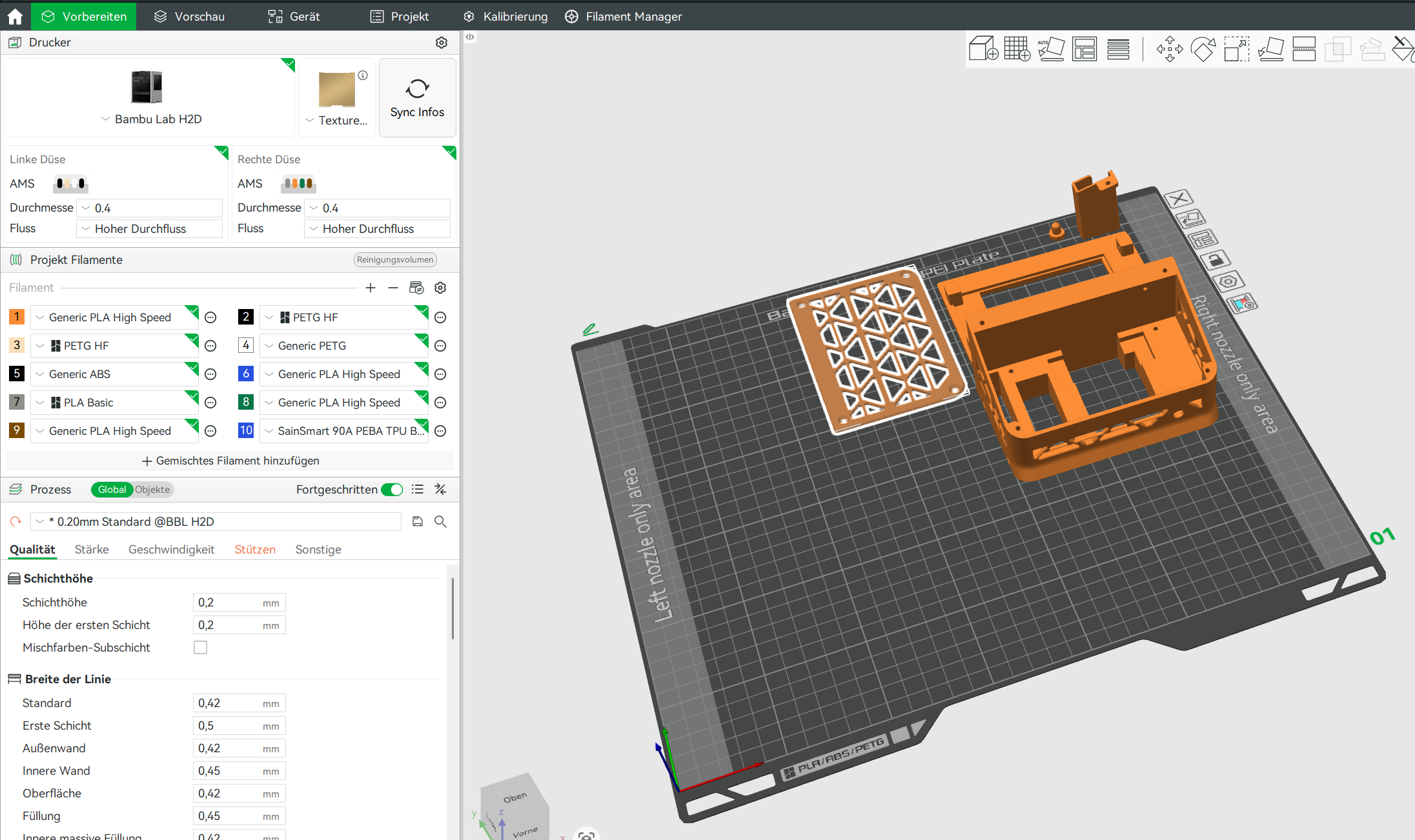

Um sich für den Zusammenbau vorzubereiten braucht es ca. 120 g eures favorisierten Filaments und ca. 4 h (je nach Drucker und Auswahl abweichend). Fünf Teile gilt es herzustellen, neben dem Grundgehäuse, wird ein Monitorrahmen, PCB Halter, eine Rückplatte und ein kleiner Knopf gedruckt. Danach kann der ca. 10 min andauernde Zusammenbau-Prozess starten.

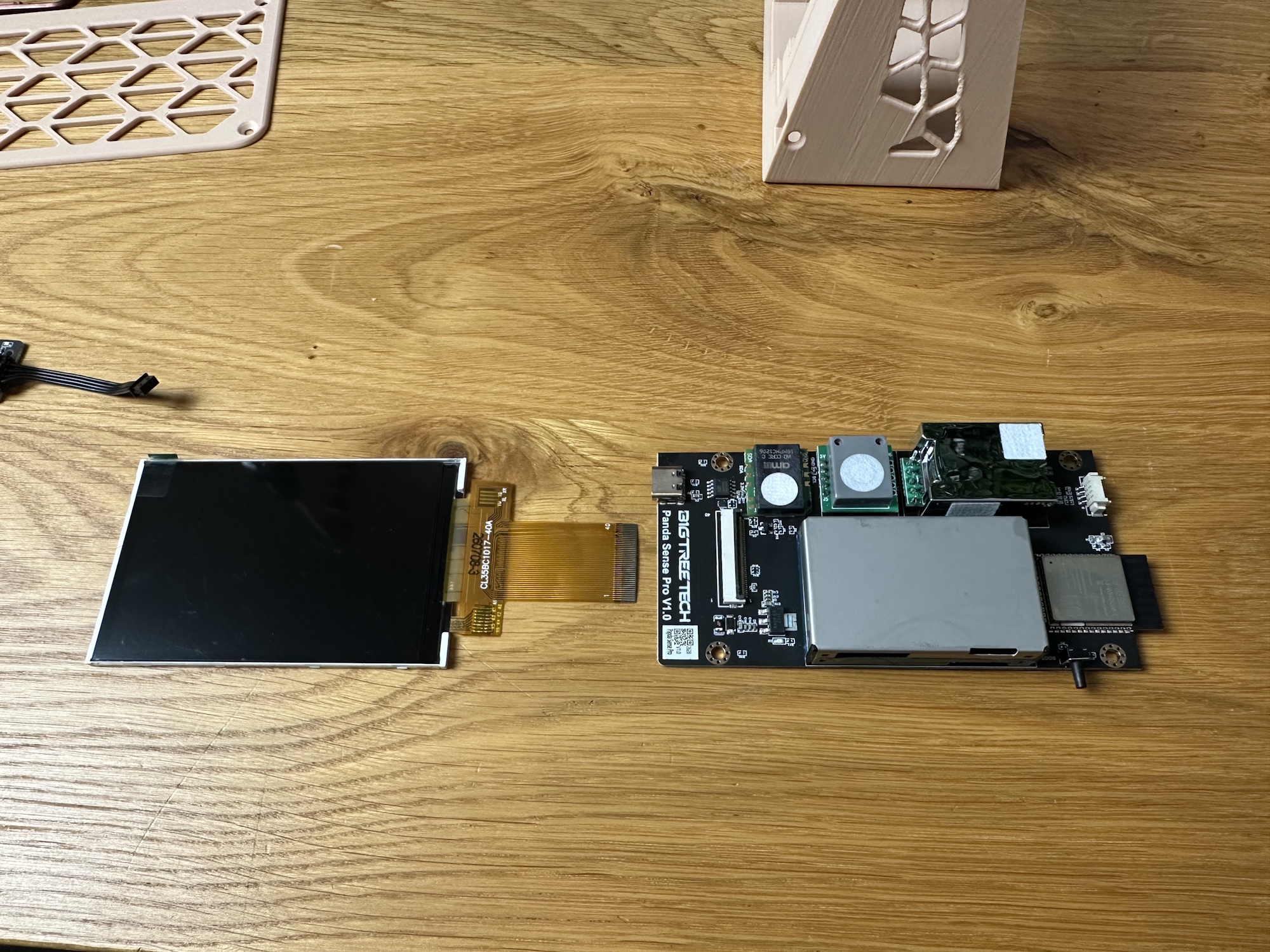

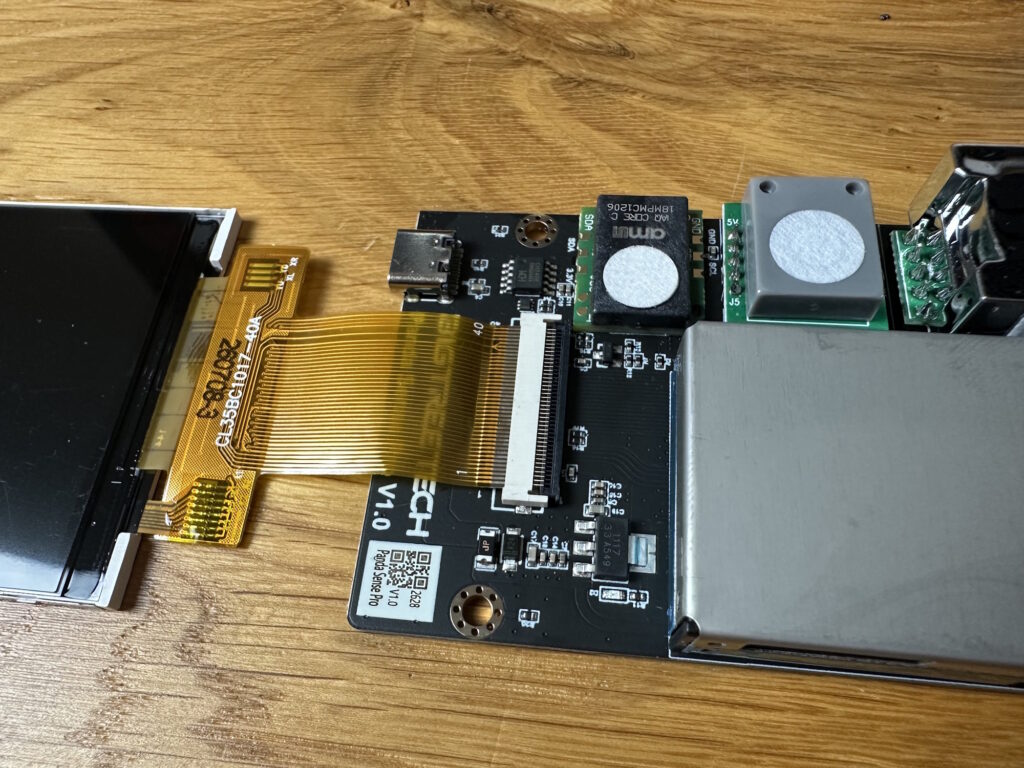

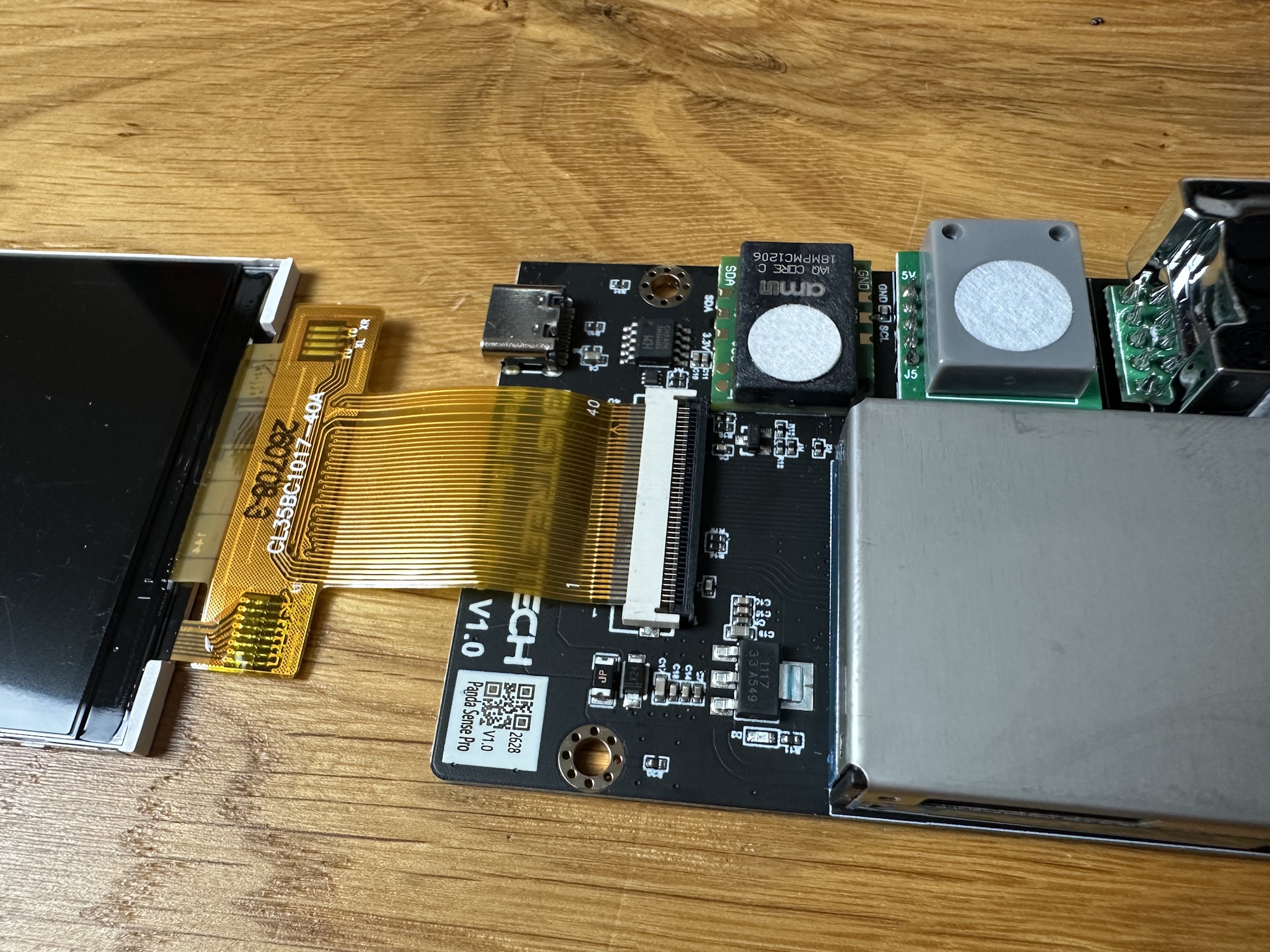

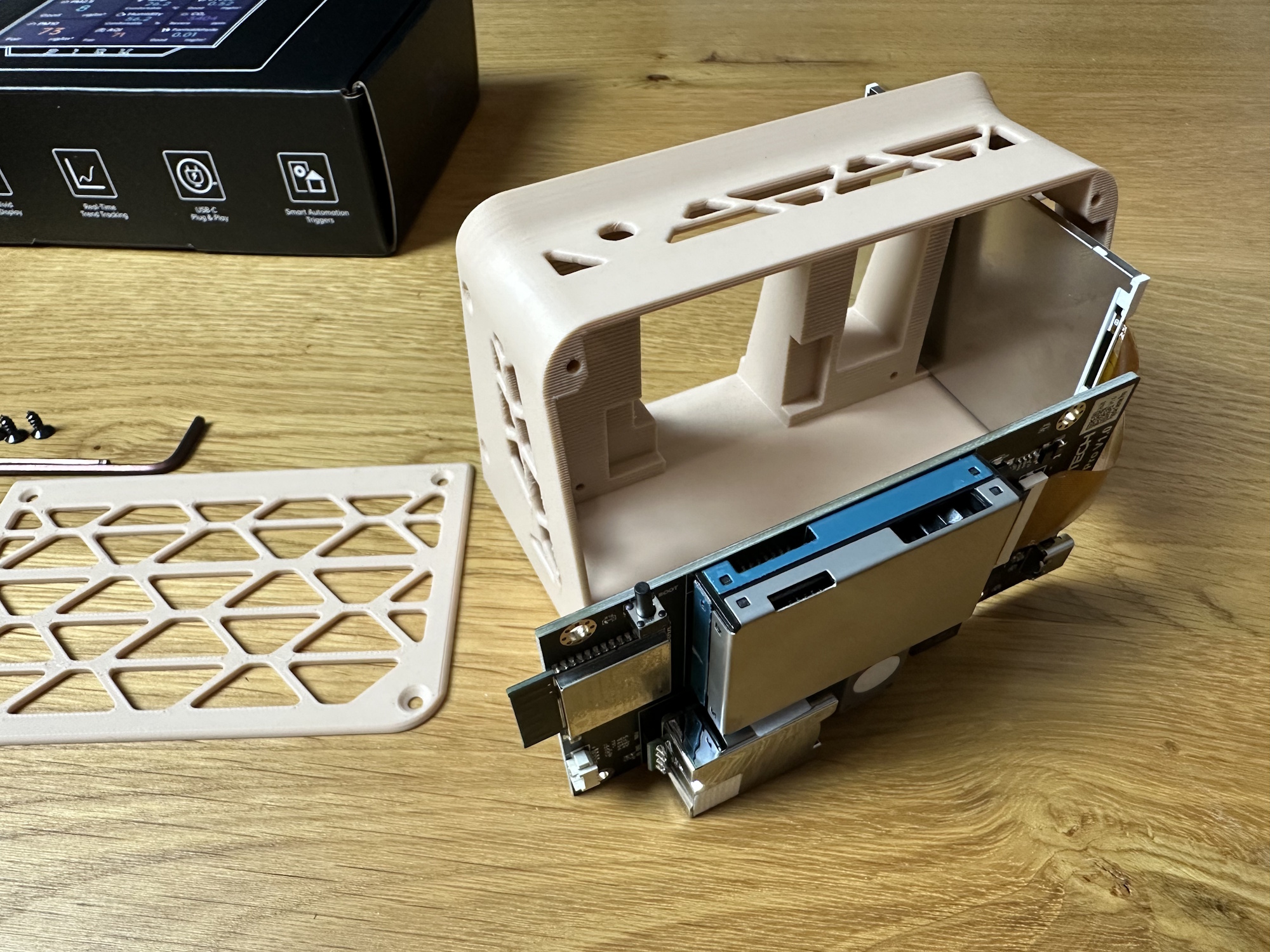

Im ersten Schritt wird das Flachbandkabel des TFT Monitors in die Hauptplatine eingesteckt und mit dem schwarzen Bügel gesichert – mit Abstand die schwierigste Aufgabe des Zusammenbaus, danach folgen nur noch 13 Schrauben.

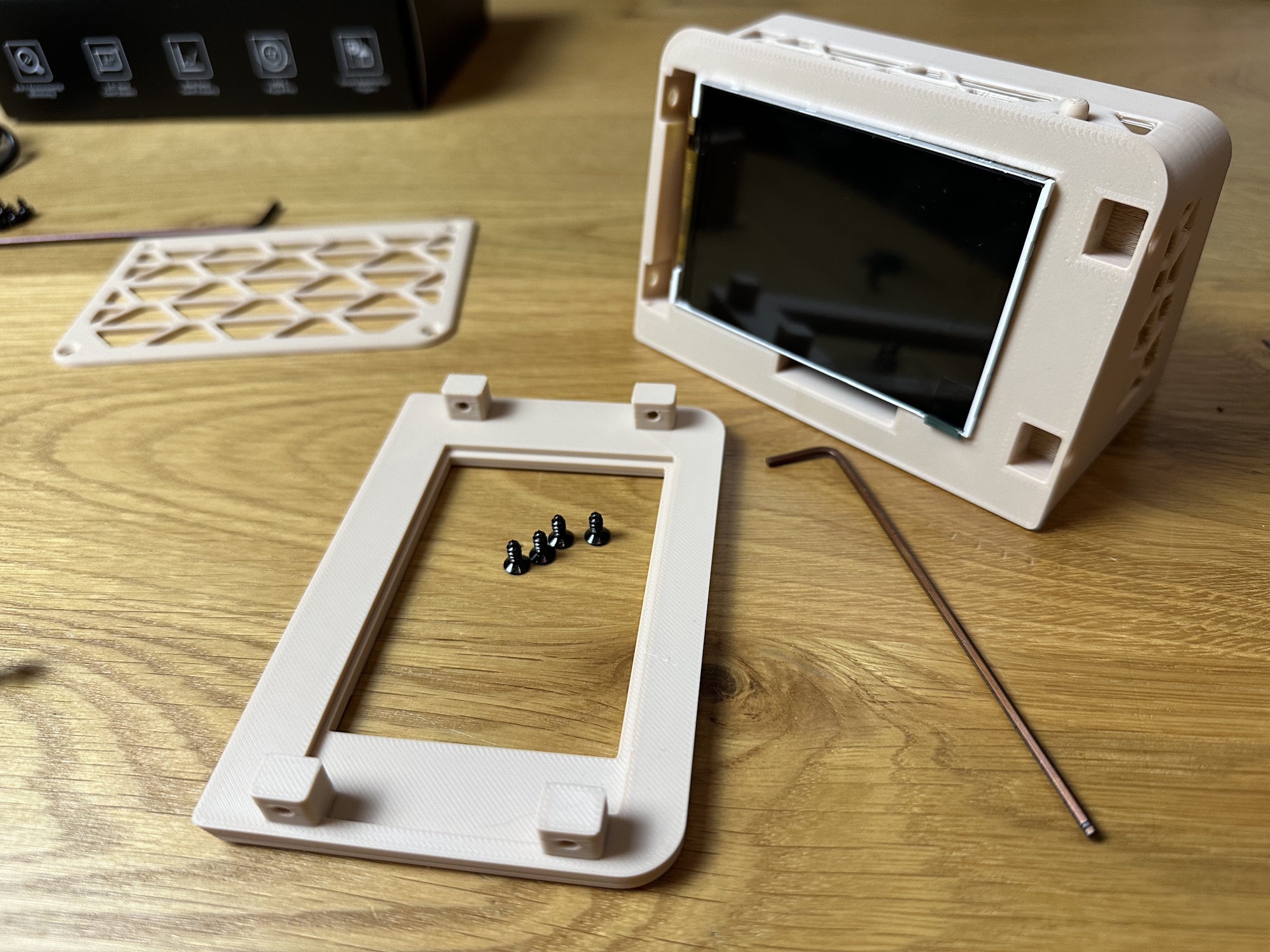

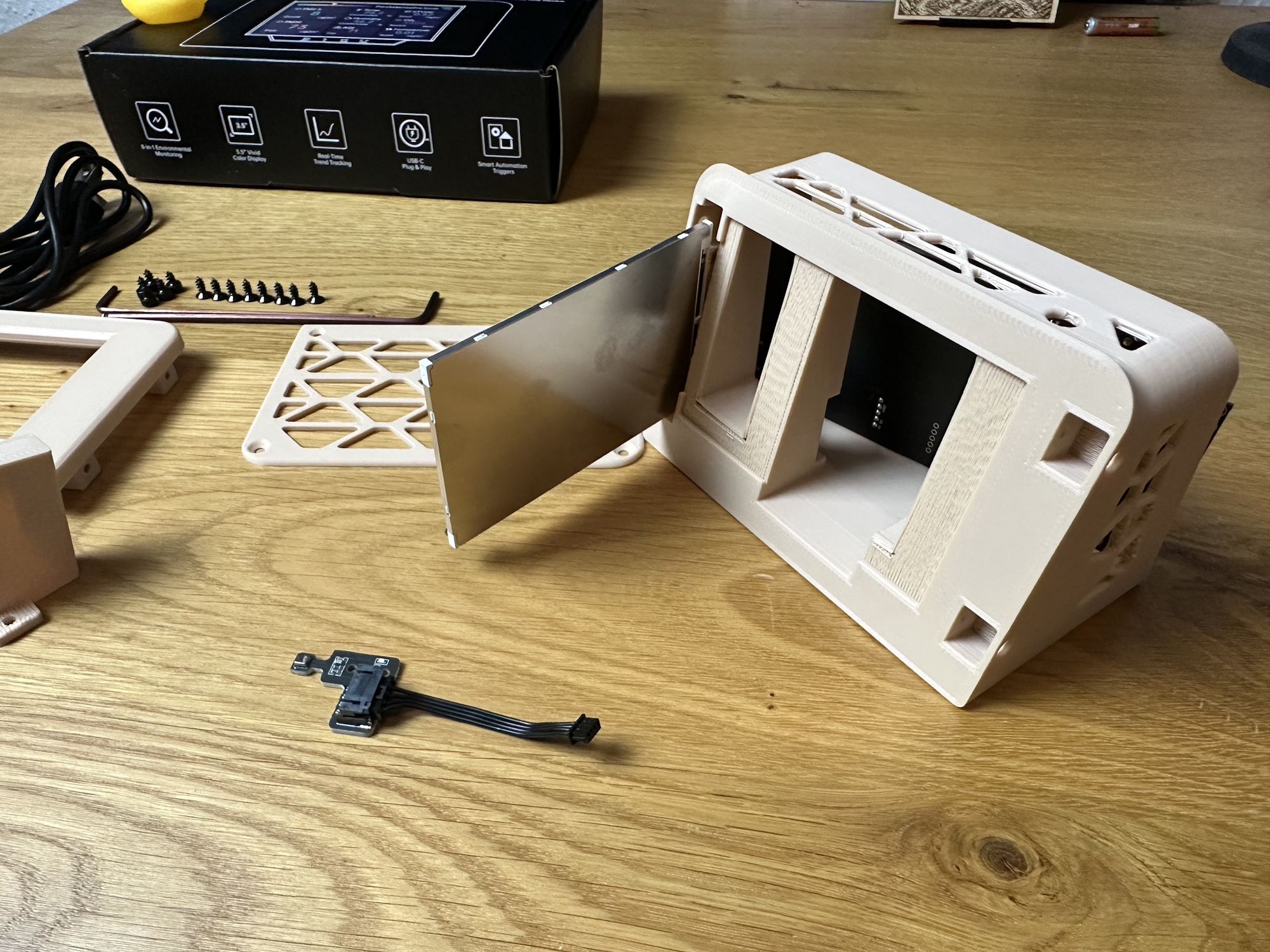

Das Grundgehäuse weist seitlich einen Bereich auf, um das Display vom hinteren Teil des Gehäuses nach vorn zu verfrachten. Dank Schutzfolie kann das Gehäuse auch auf dem Display abgelegt werden oder ihr montiert direkt den Bildschirmrahmen als Schutz.

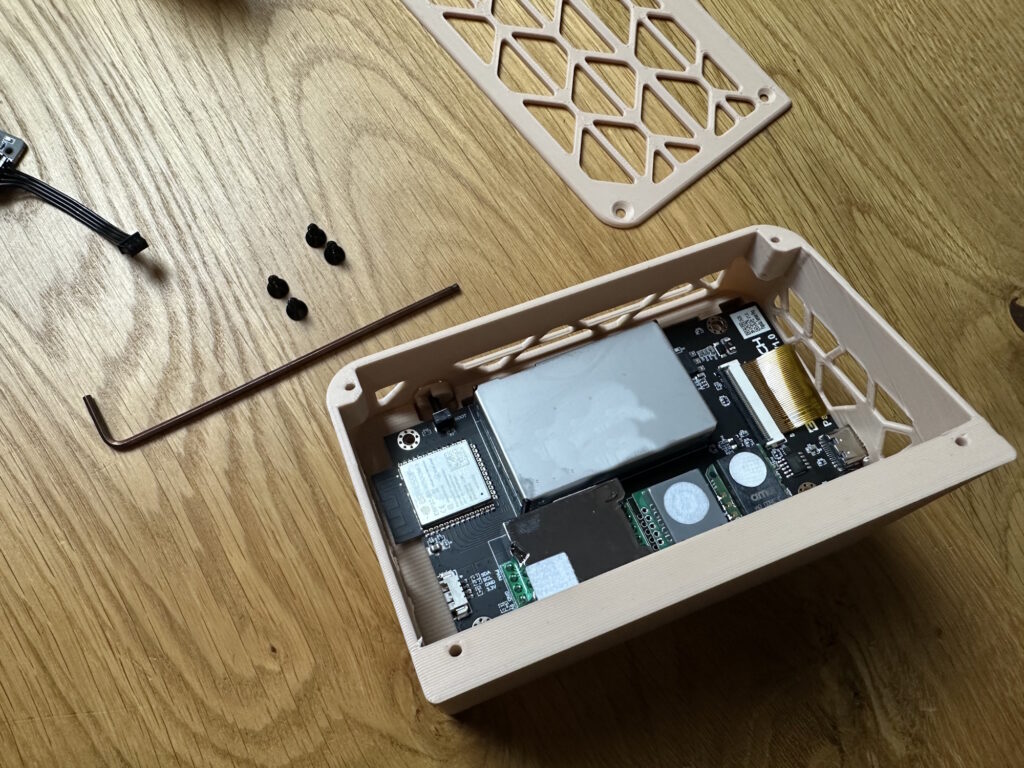

Auch wenn es aktuell, vermutlich durch einen Schreibfehler, in der Anleitung anders beschrieben ist, macht es Sinn die Senkkopfschrauben nur in den Bereichen, in denen die Löcher des Gehäuses gesenkt sind zu benutzen und die Zylinderschrauben für die Hauptplatine sowie den Halter für das zusätzliche PCB zu verwenden (Anleitung wurde durch den Hinweis in der Zwischenzeit von BIQU korrigiert).

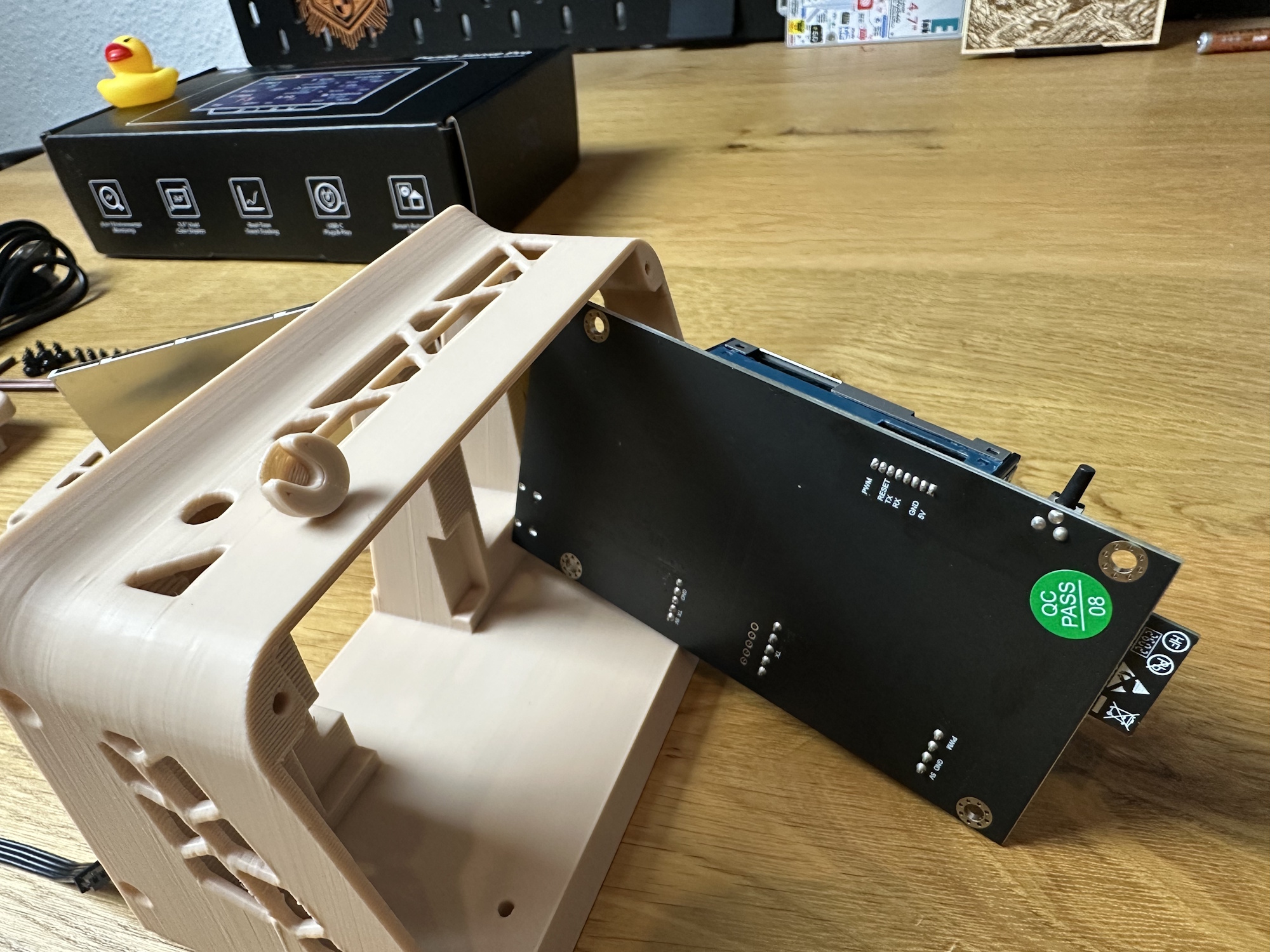

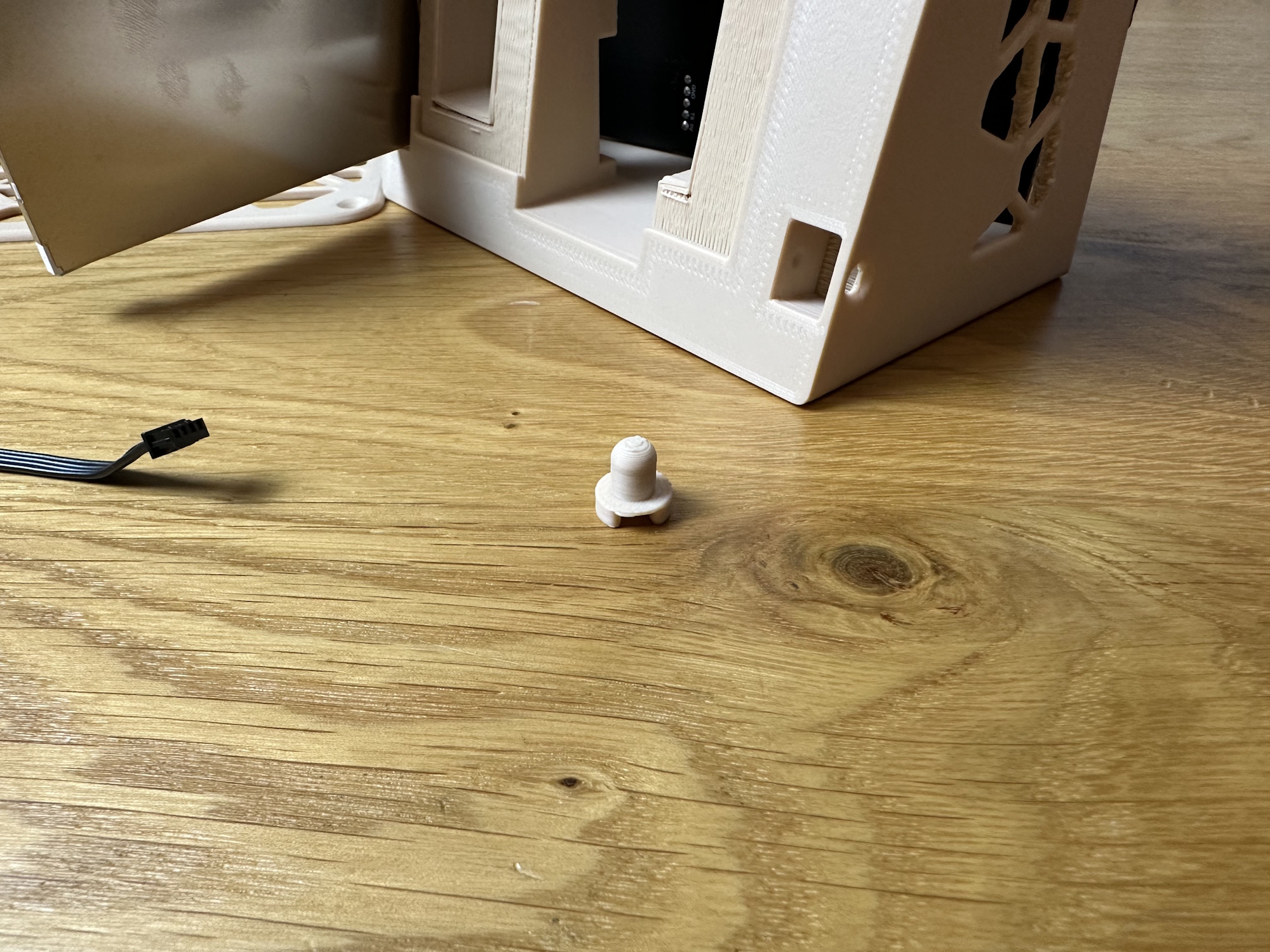

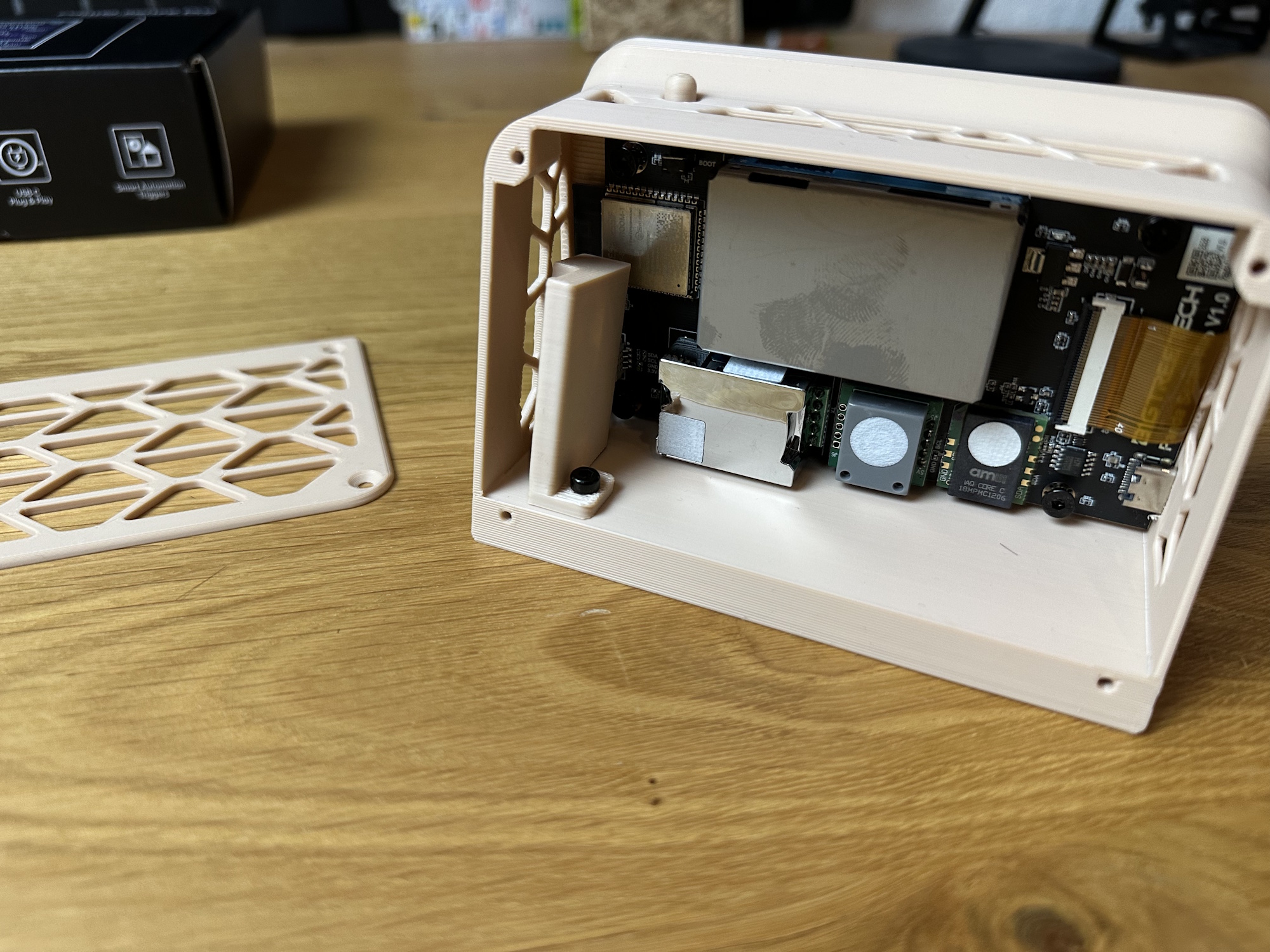

Bevor die Hauptplatine verbaut wird, die kleine Knopfverlängerung nicht vergessen:

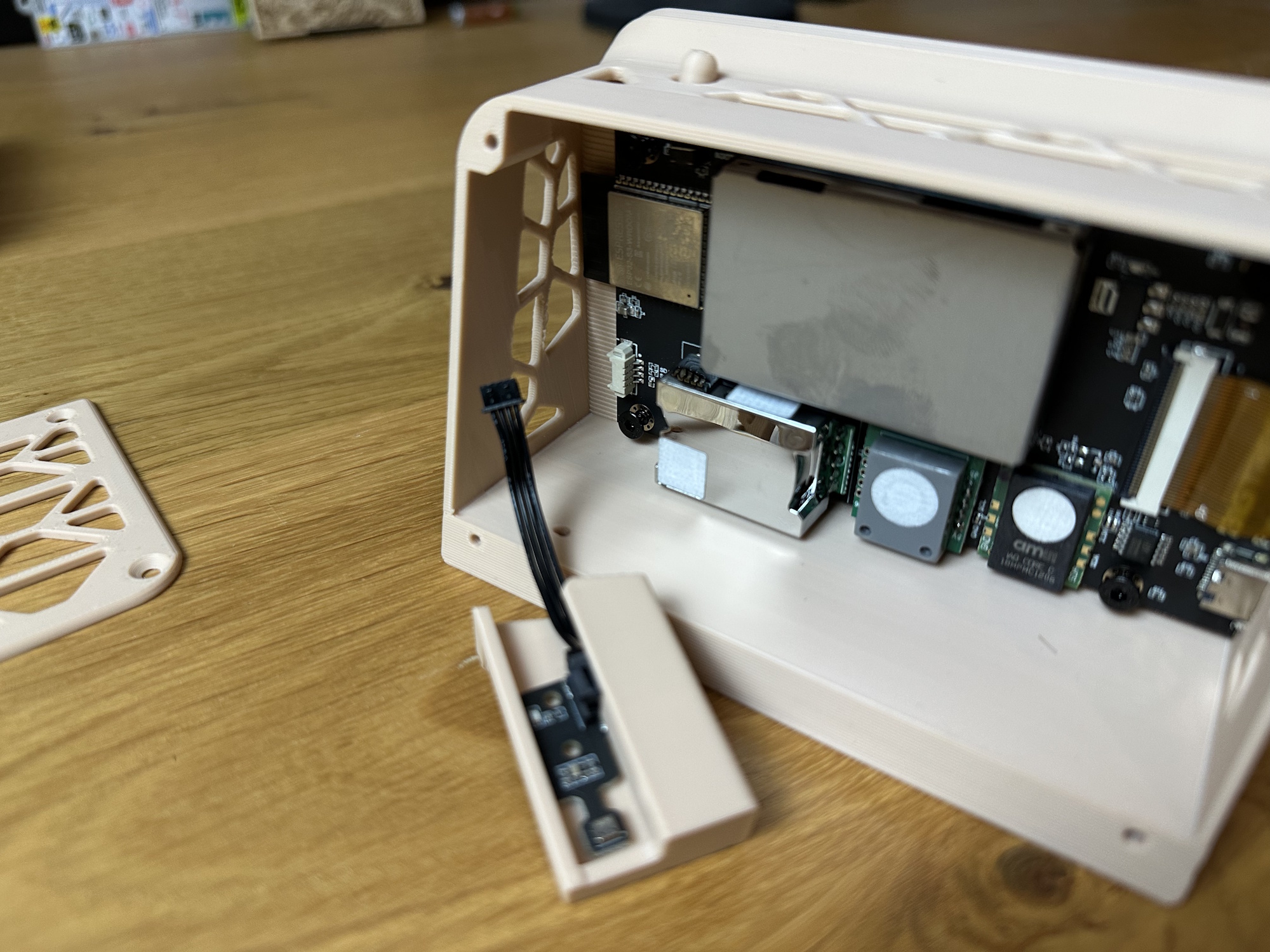

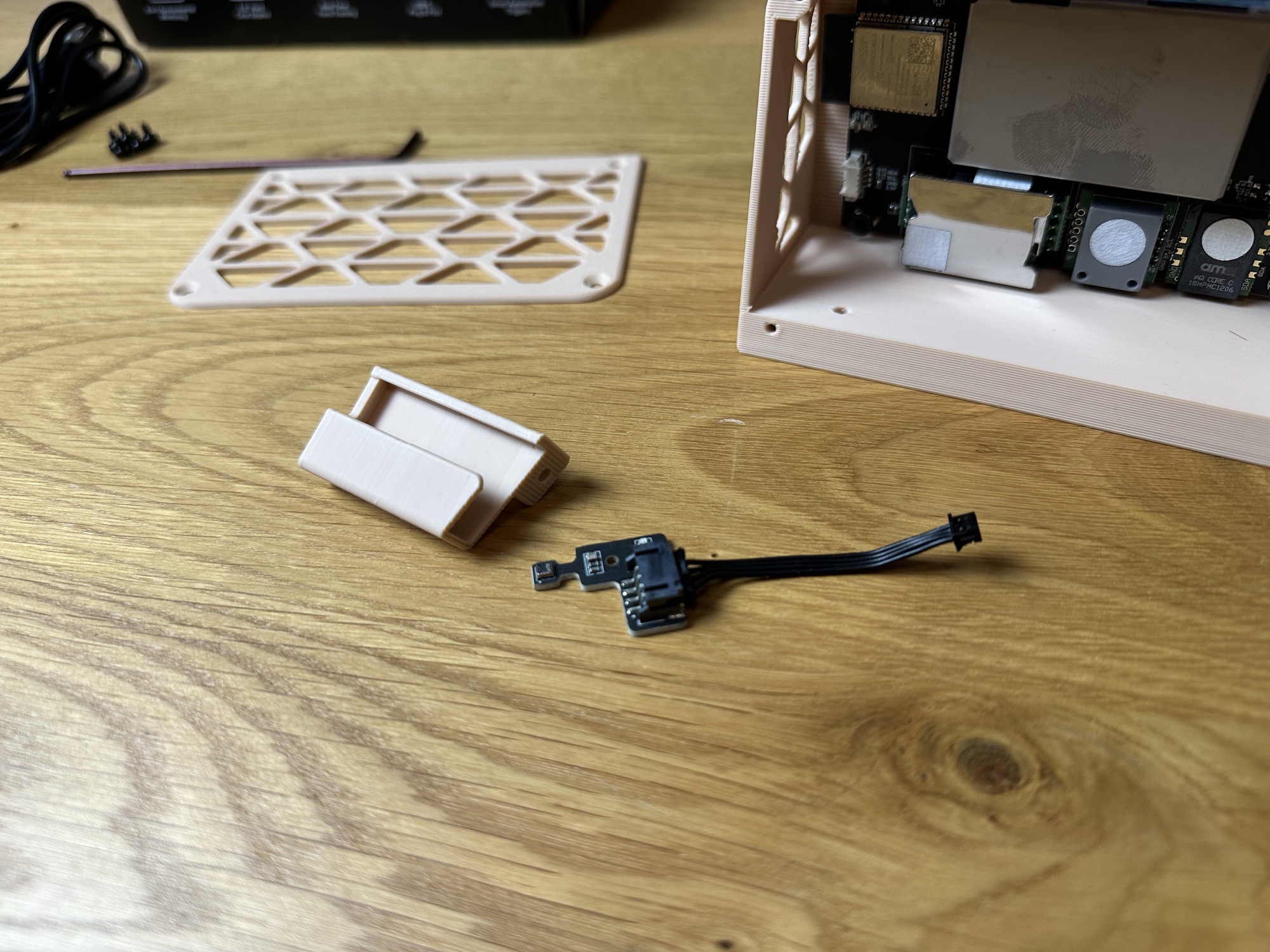

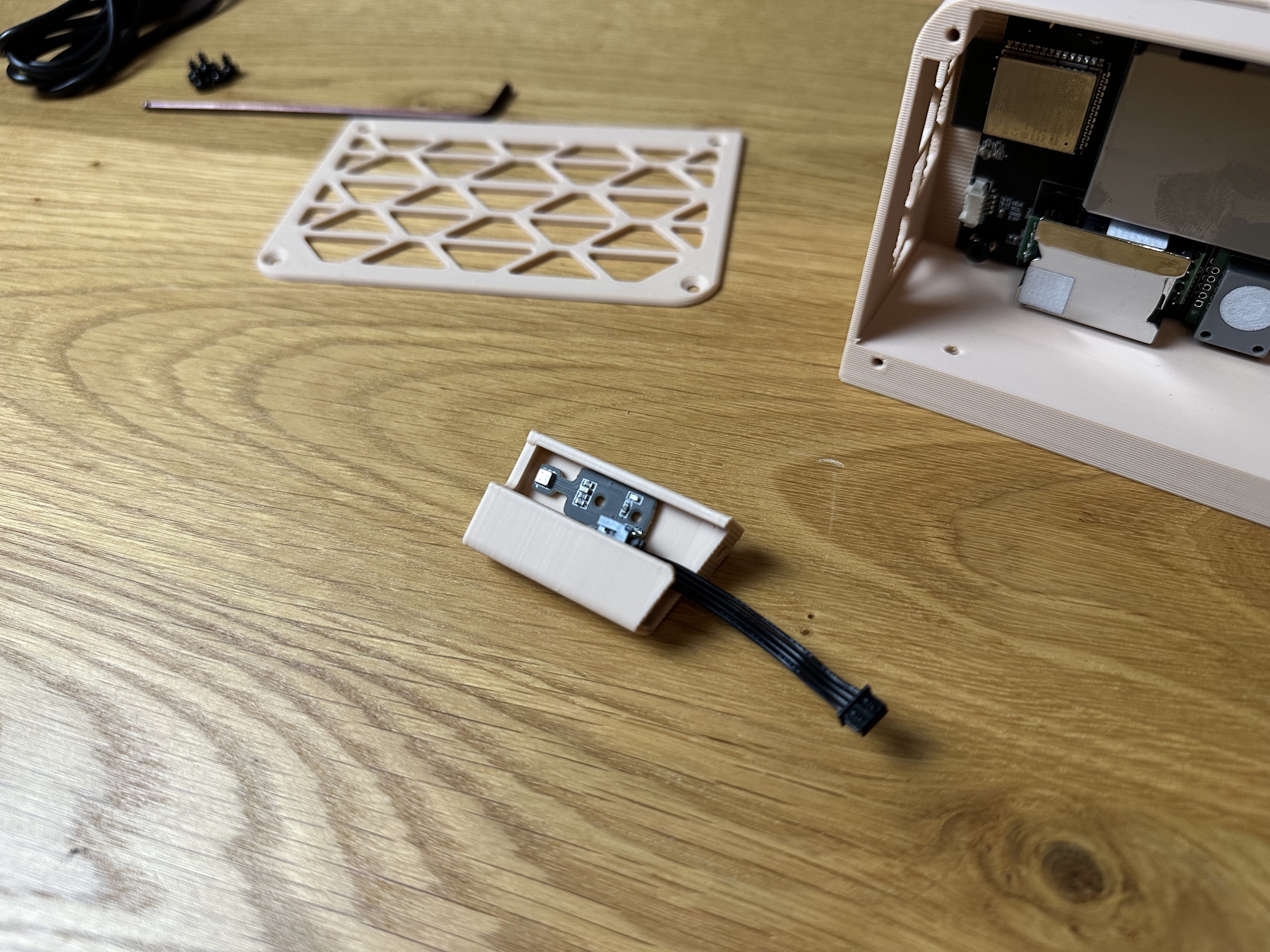

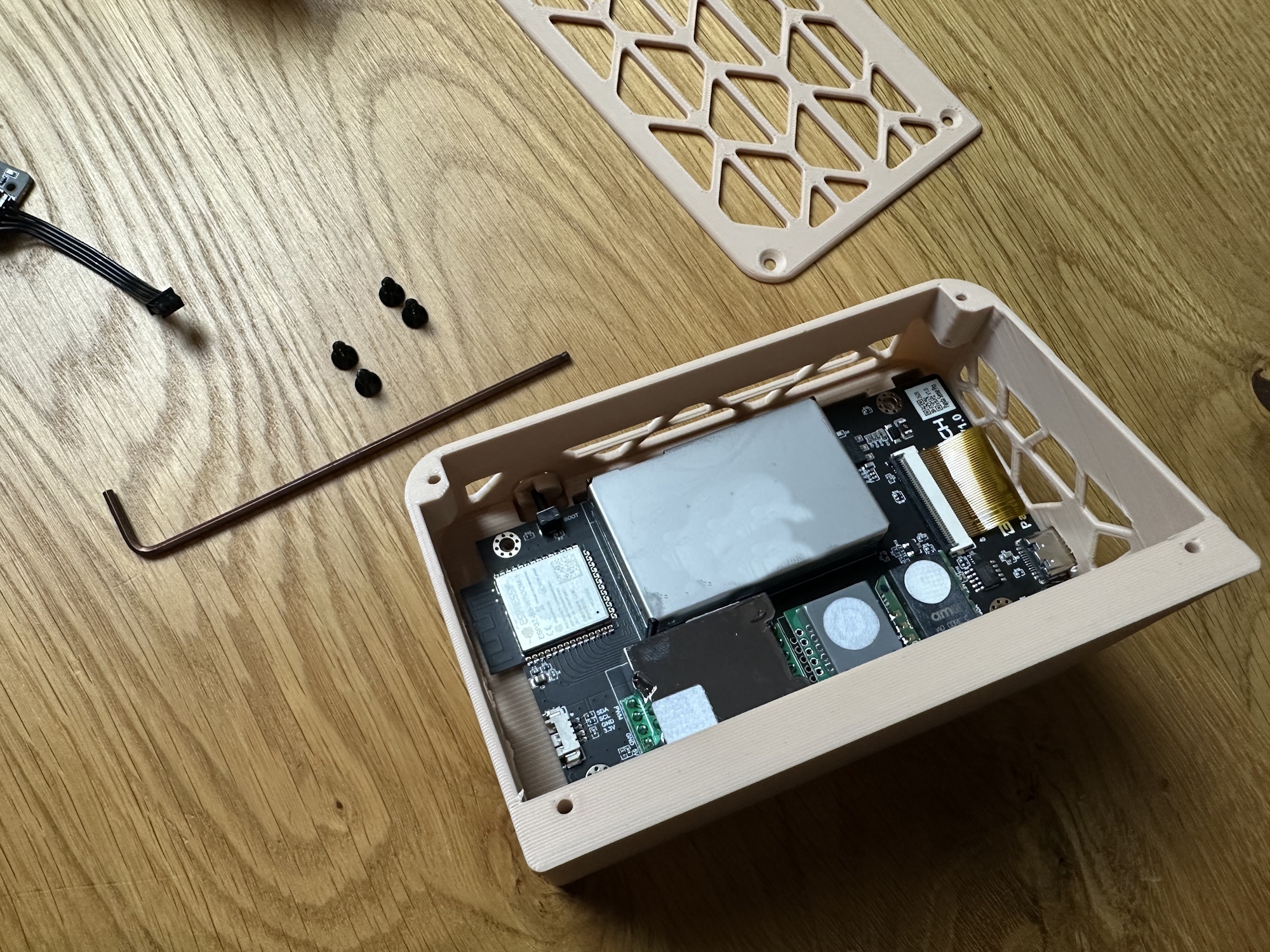

Das zusätzliche PCB für den Temperatur und Feuchtigkeitssensor wird in den entsprechenden Halter geschoben und mit der letzten Zylinderschraube befestigt.

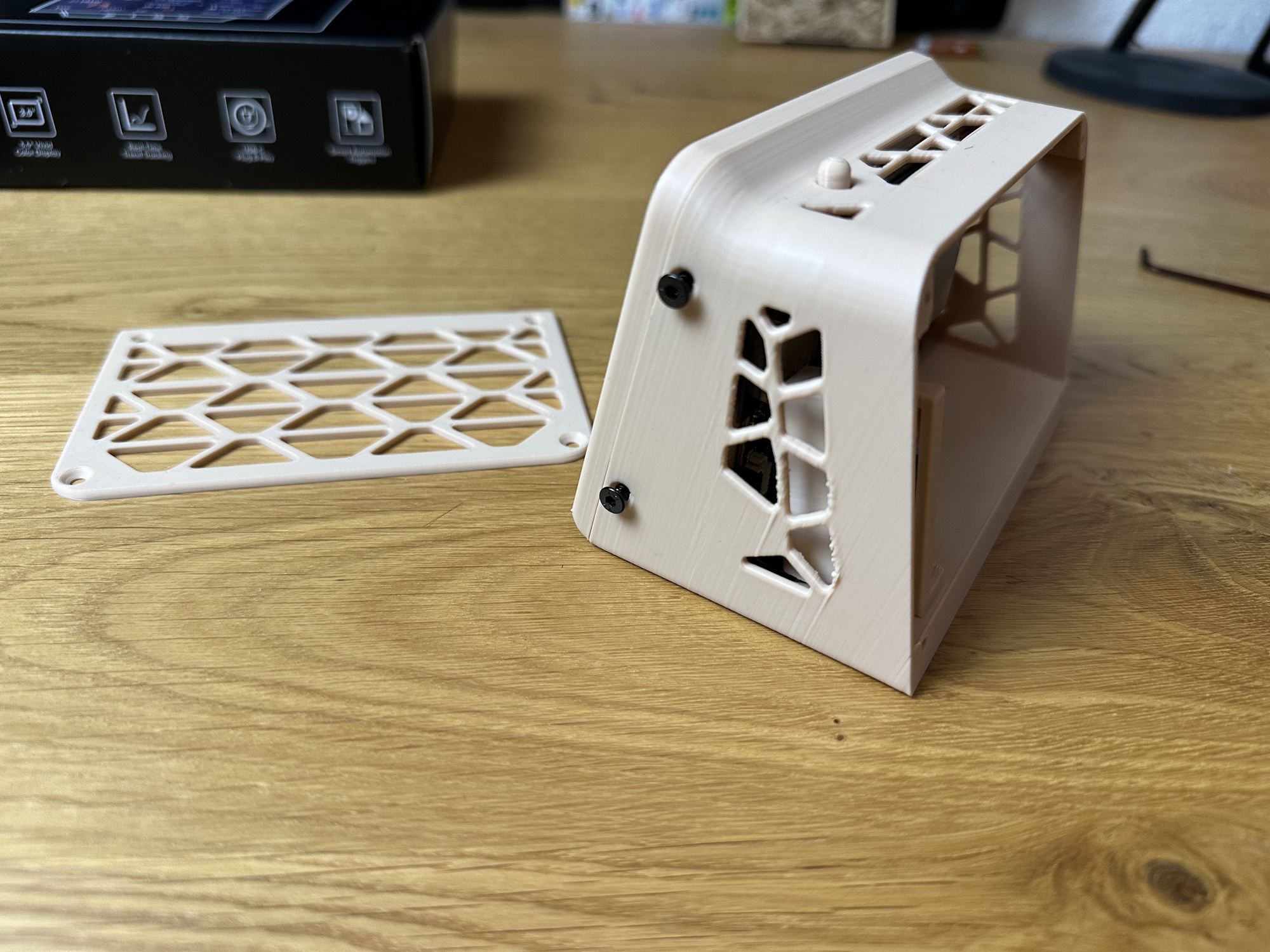

Schlussendlich kommt der Deckel drauf und der Zusammenbau ist fertig.

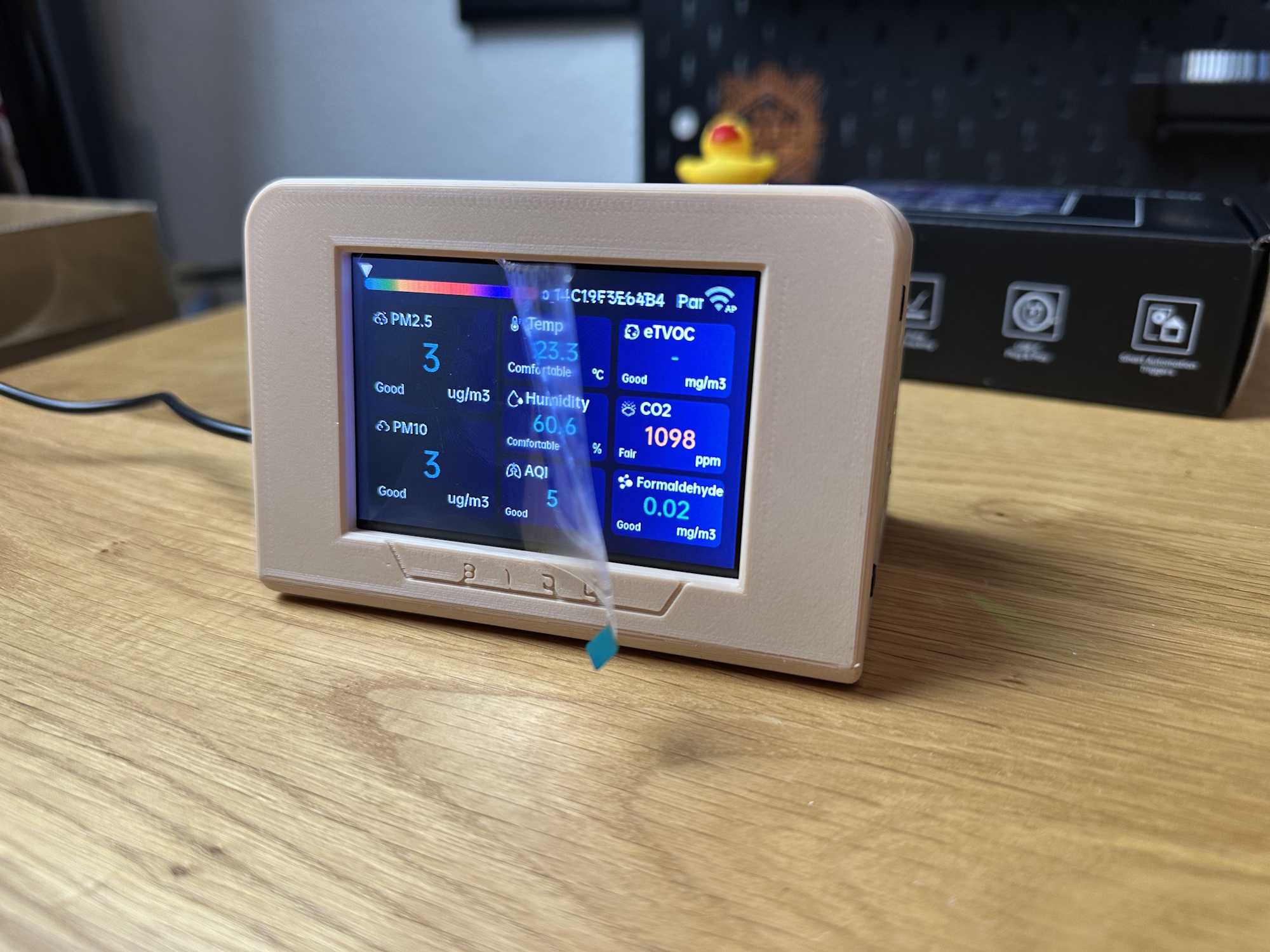

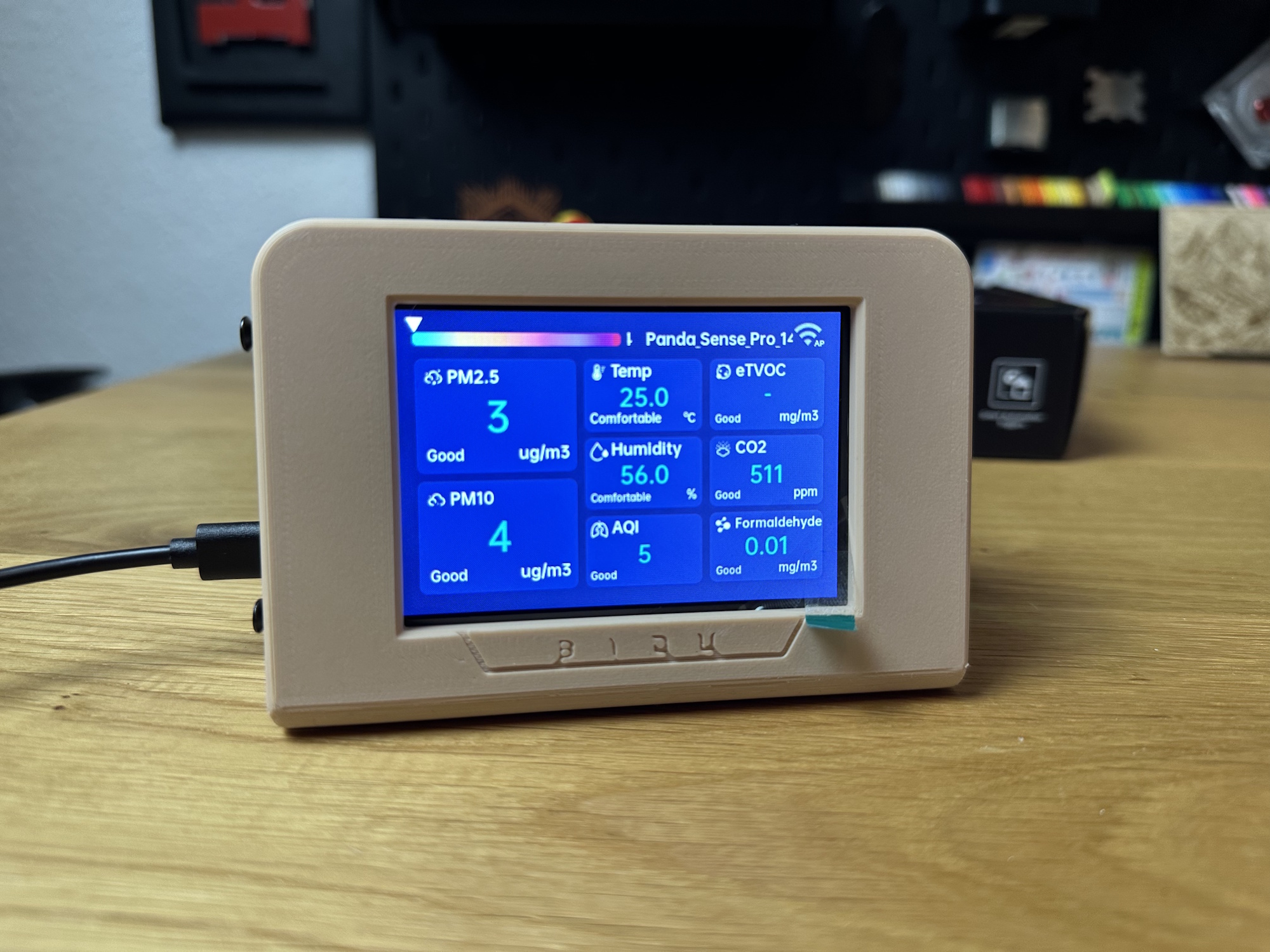

Strom via USB C zugeführt und siehe da, alles leuchtet und keine 10 Sekunden später werden alle Werte angezeigt. Bis die eTVOC Werte angezeigt werden, braucht eine 5 minütige Aufwärmphase, auch wenn der Strom nur kurz getrennt war.

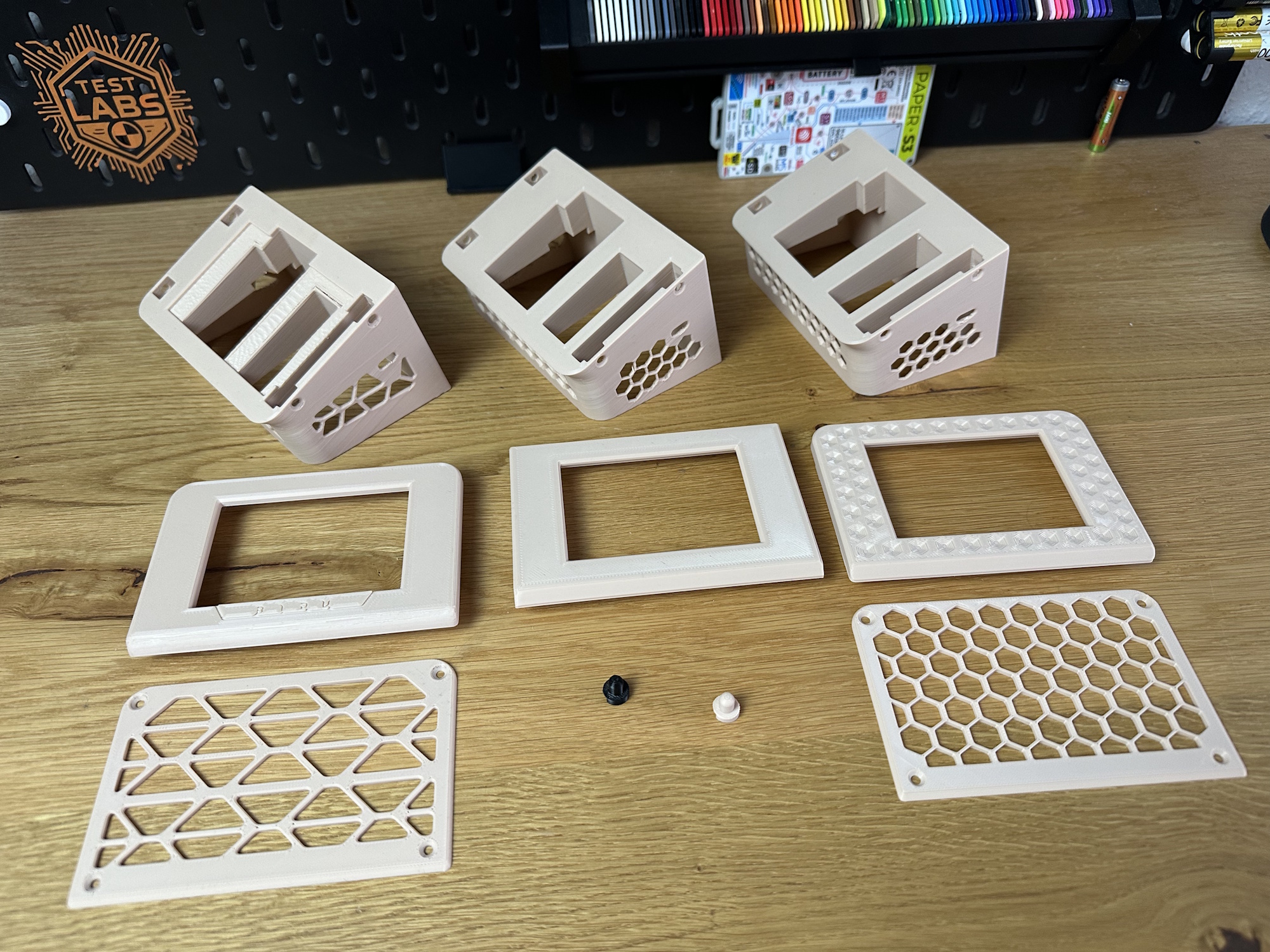

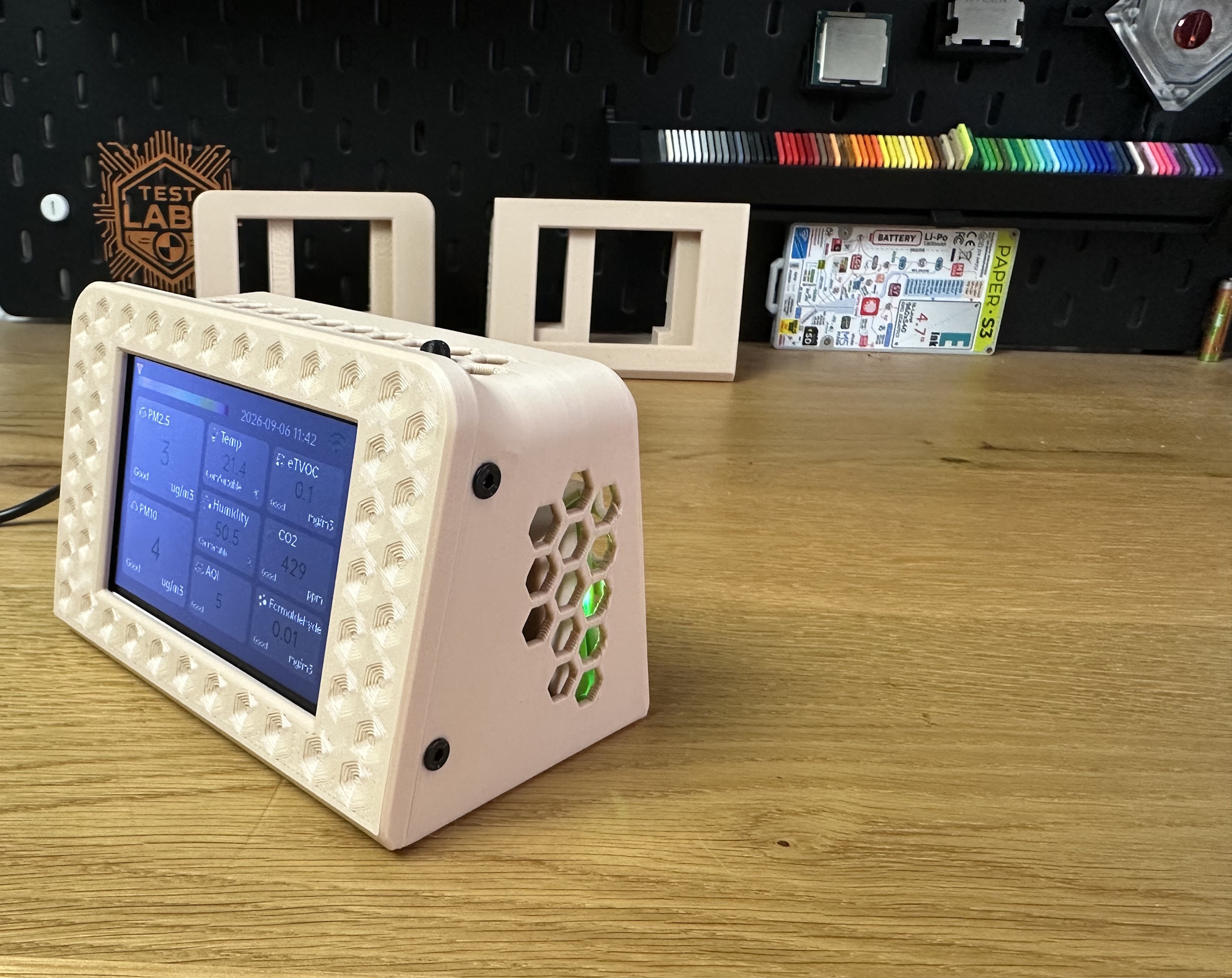

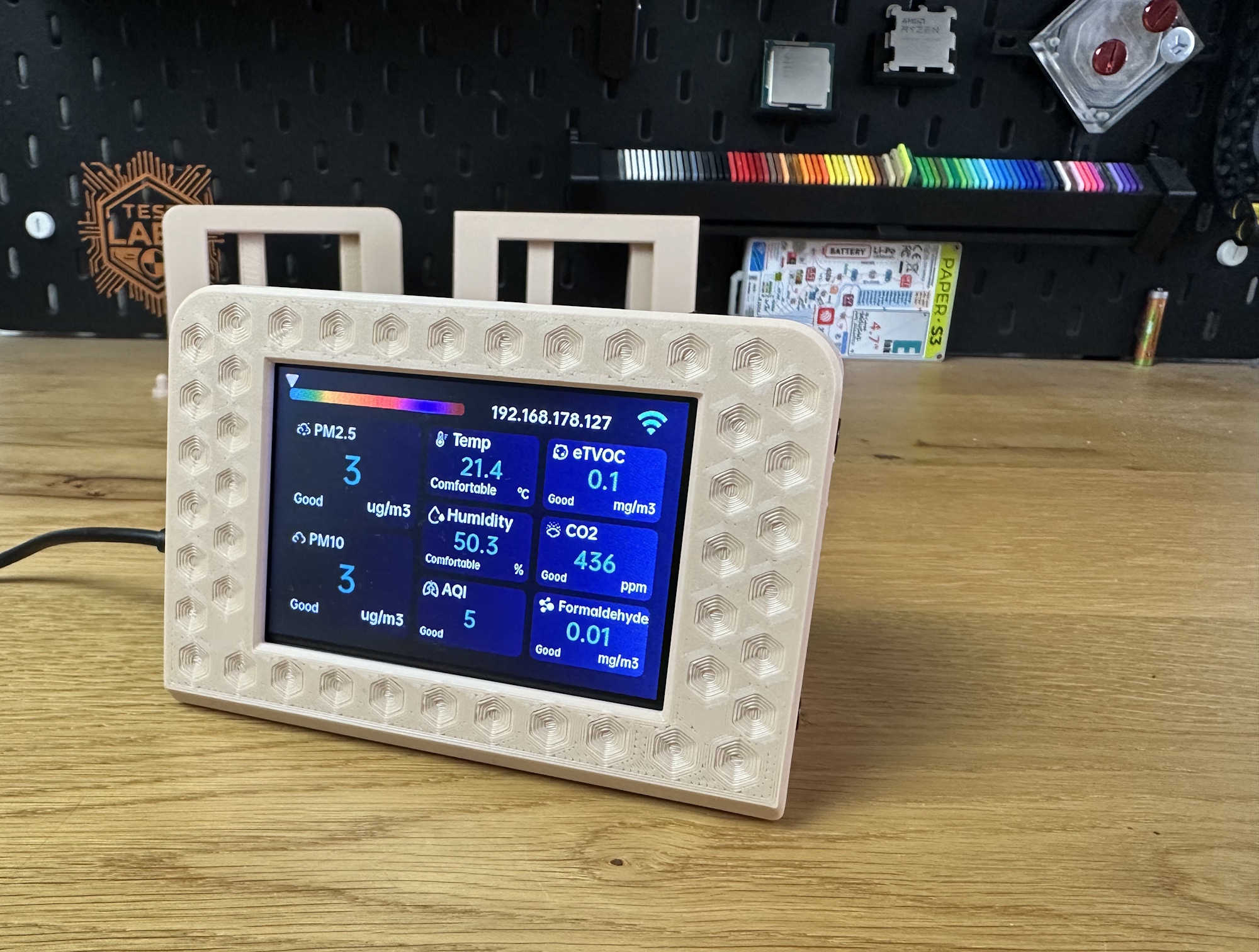

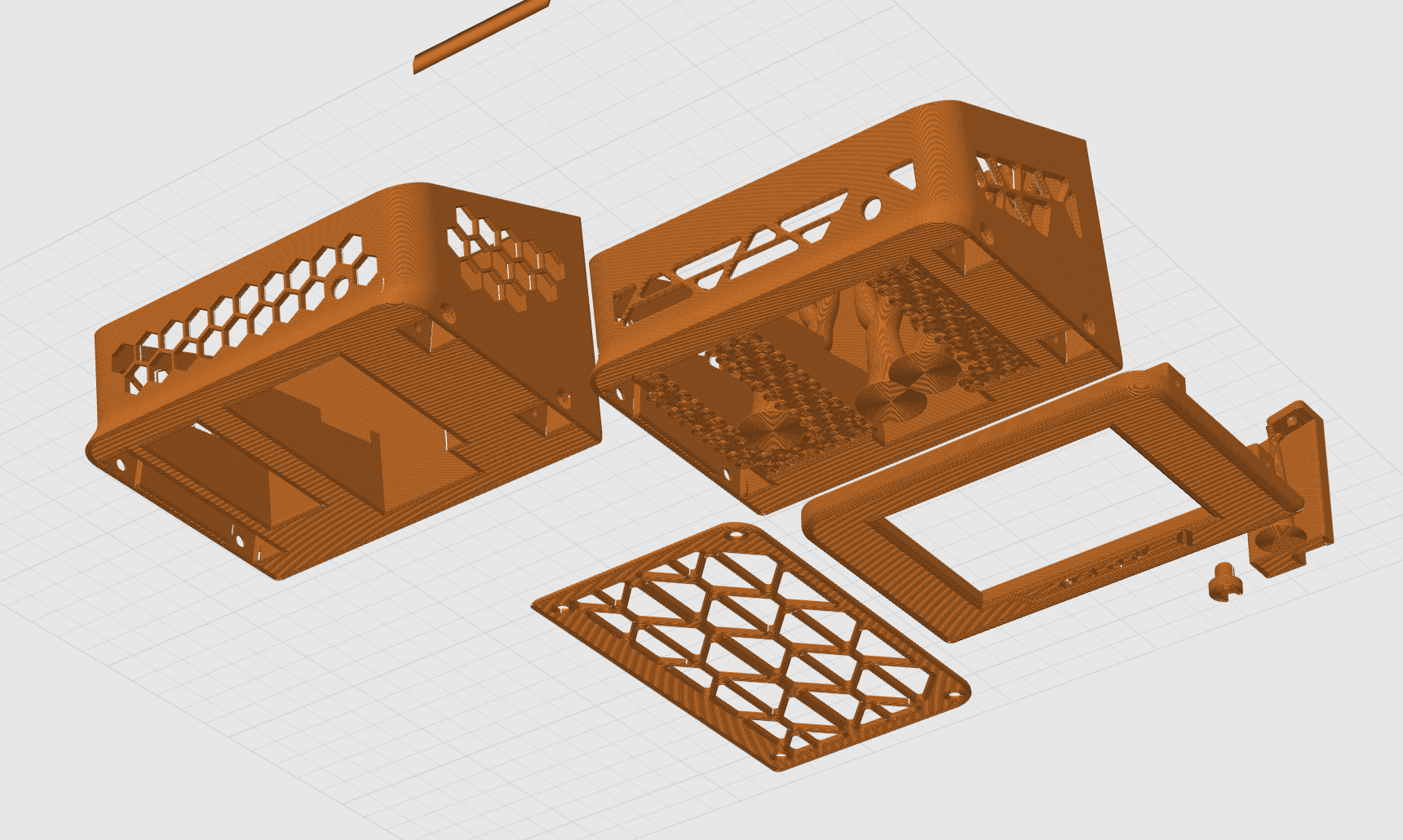

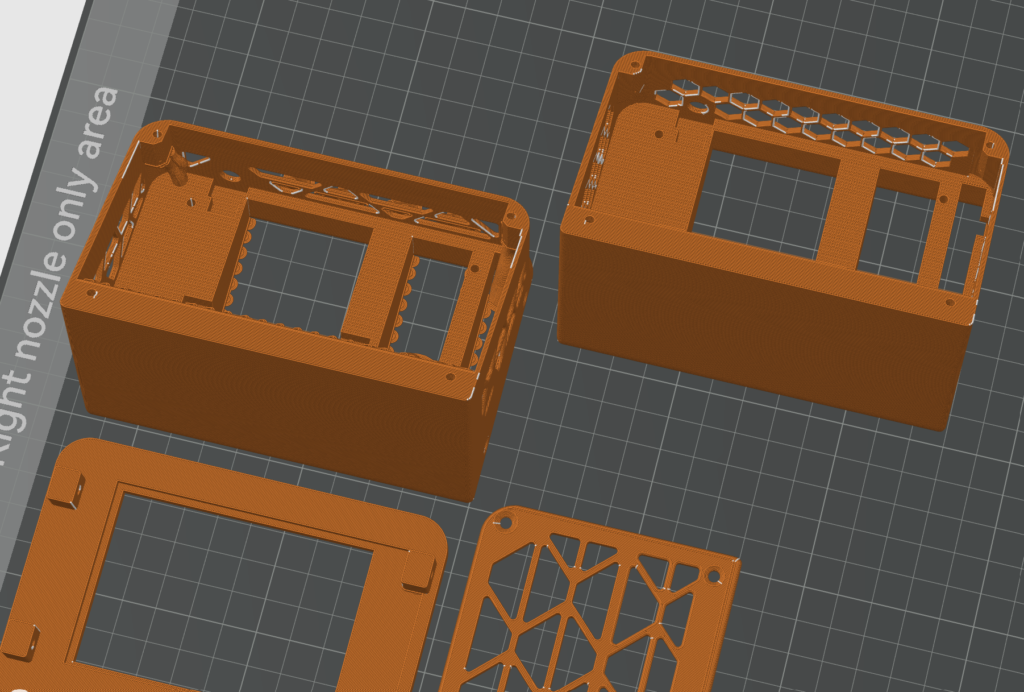

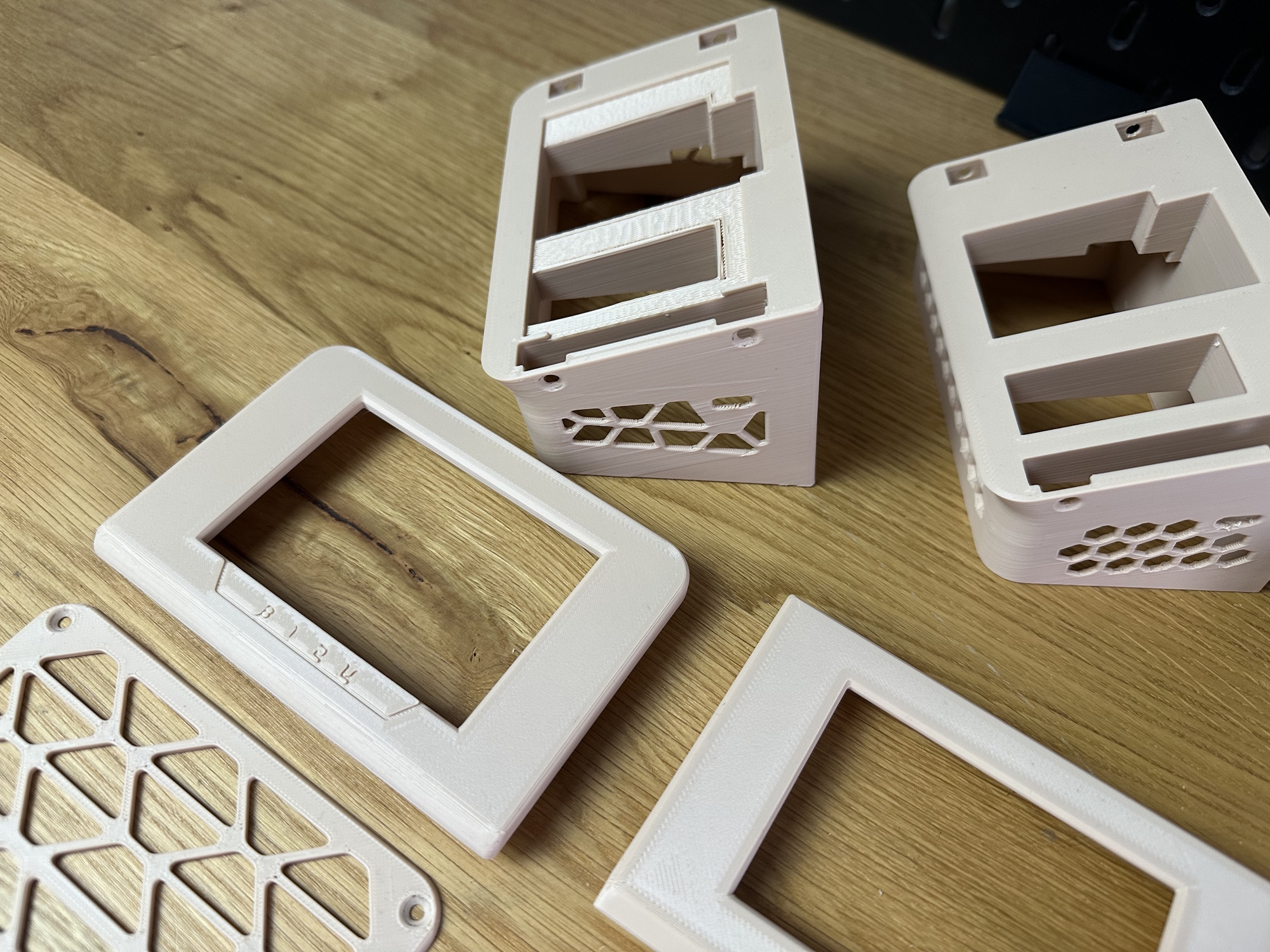

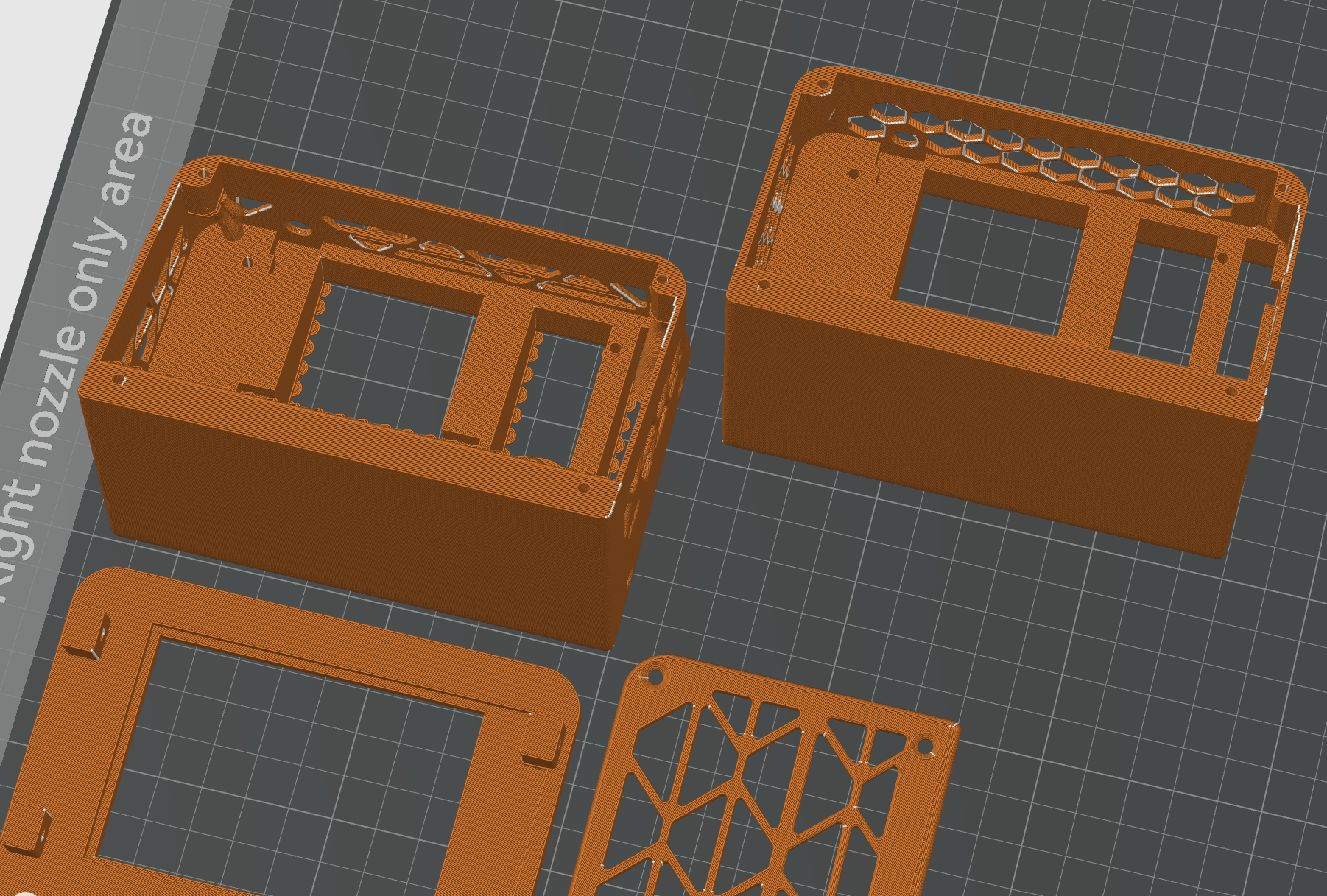

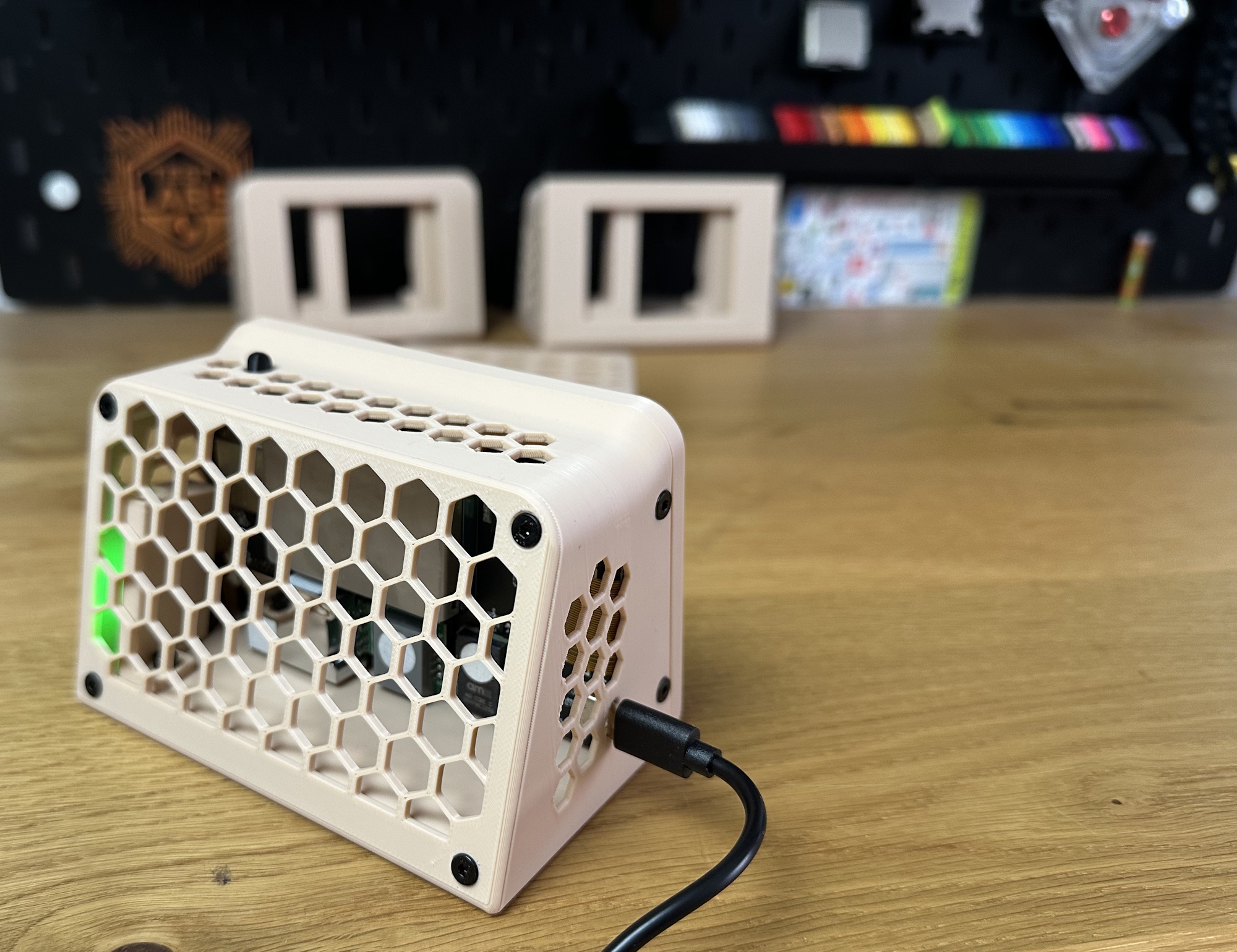

Nach dem perfekten Peel schauen wir uns die Features gleich genauer an. Als Alternatives Gehäuse haben wir ein deutlich einfacher zu druckendes Honigwarben Design erstellt. BIQU stellt auf dem entsprechenden github sogar alle STEP Dateien zur Verfügung. Radien haben wir durch Fasen ersetzt, Hohlräume vom Grundkörper auf den Monitorrahmen verschoben, es entfallen fast alle Supports, außerdem ist die Kante zum Monitor schlanker. Zusätzlich wird die Druckzeit reduziert und lange Überhänge werden durch die Honigwarben ebenfalls verringert. Ihr findet das Design sowie eine glatte Frontplatte für eure eigenen Designs kostenlos auf unser Makerworld Seite. Lediglich den Knopf und den Halter für den kombinierten Temperatur und Feuchtigkeitssensor haben wir unangefasst gelassen – diese beiden müsst ihr vom originalen BIQU Gehäuse verwenden.
Hat ein paar Anläufe gebraucht, da man manchmal doch Kleinigkeiten noch verbessern kann oder doch mal ein Detail übersieht:

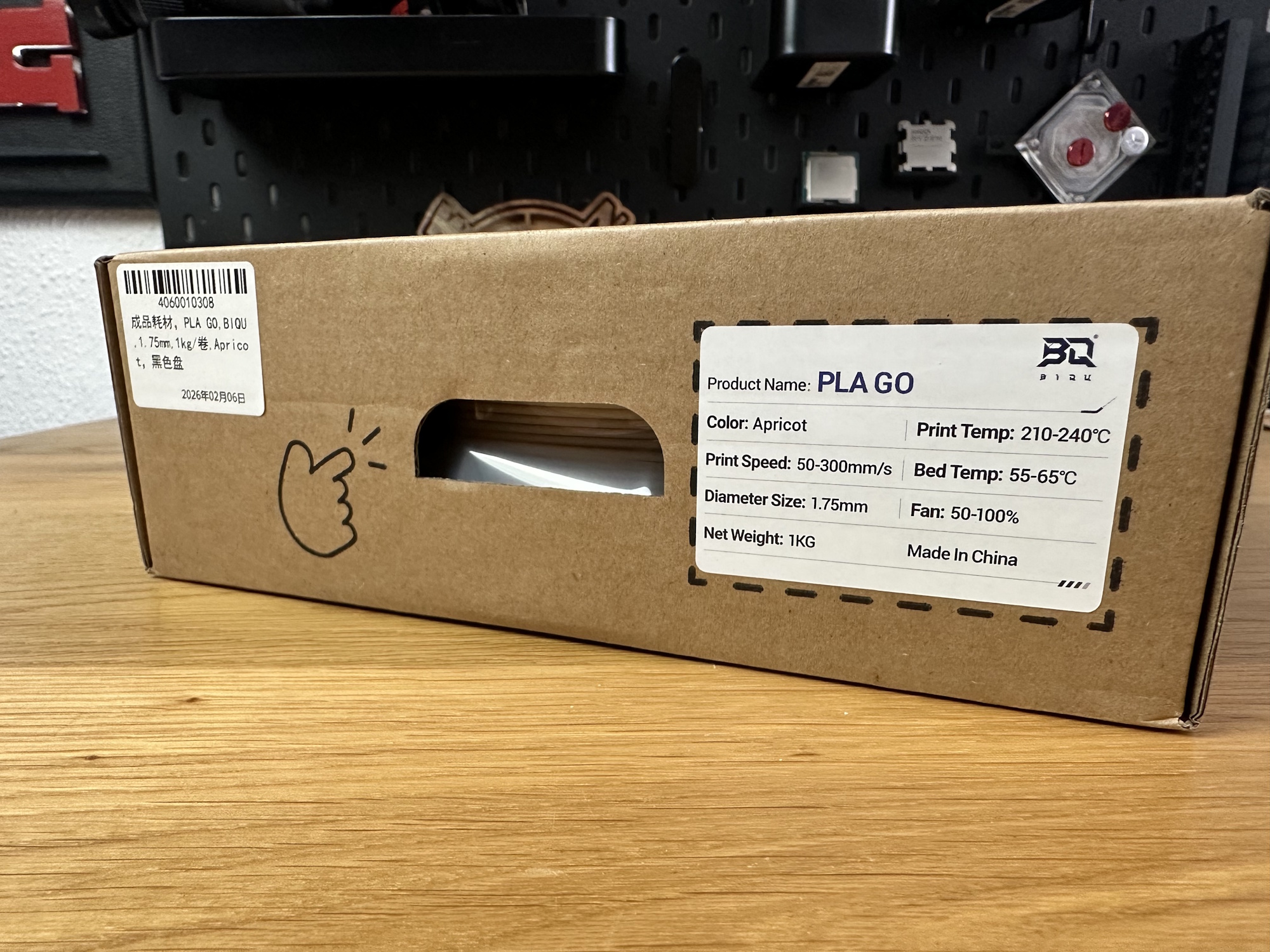

Gedruck übrigens alles aus PLA Go Farbe Apricot von BIQU.
