Inneres

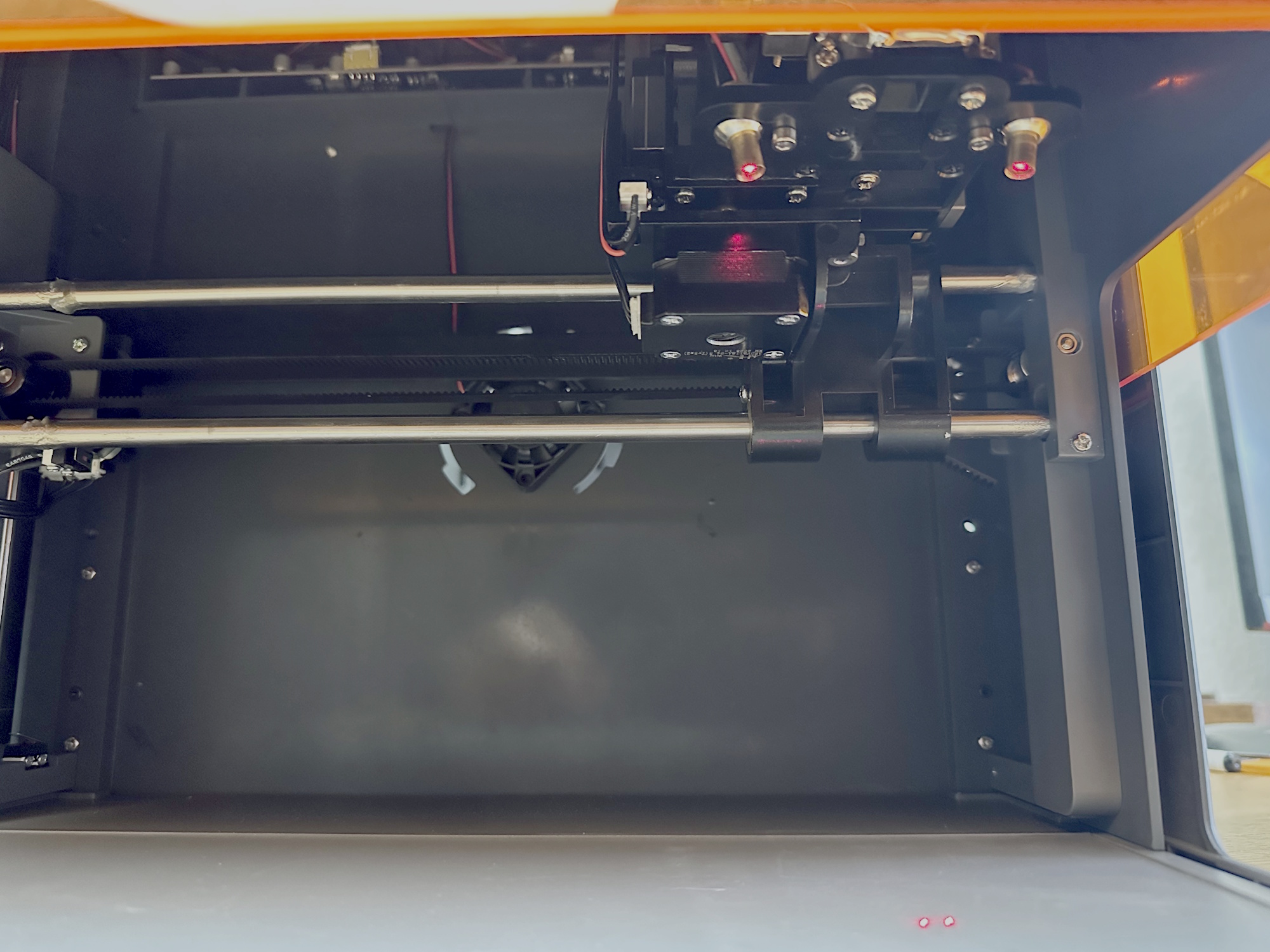

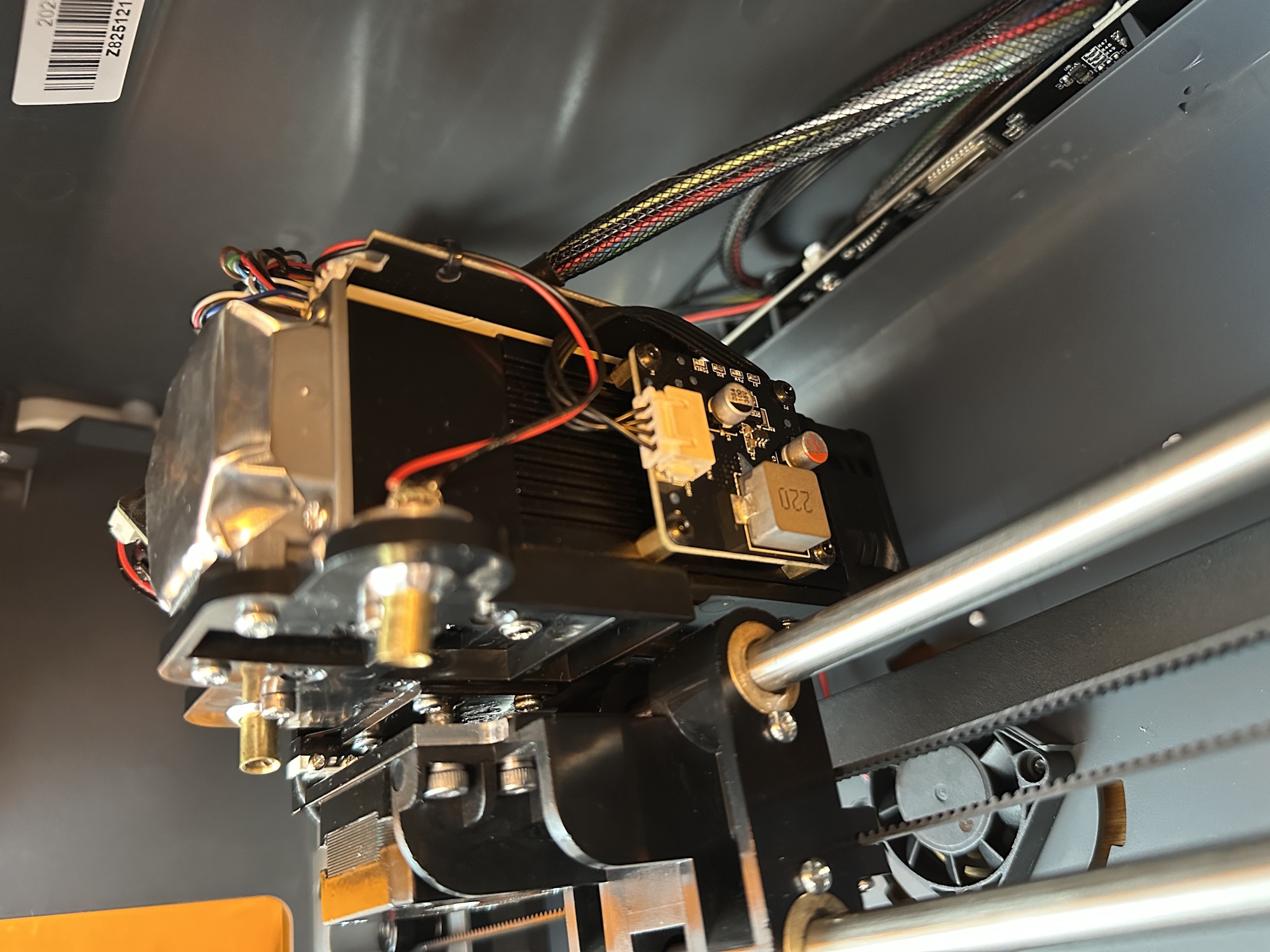

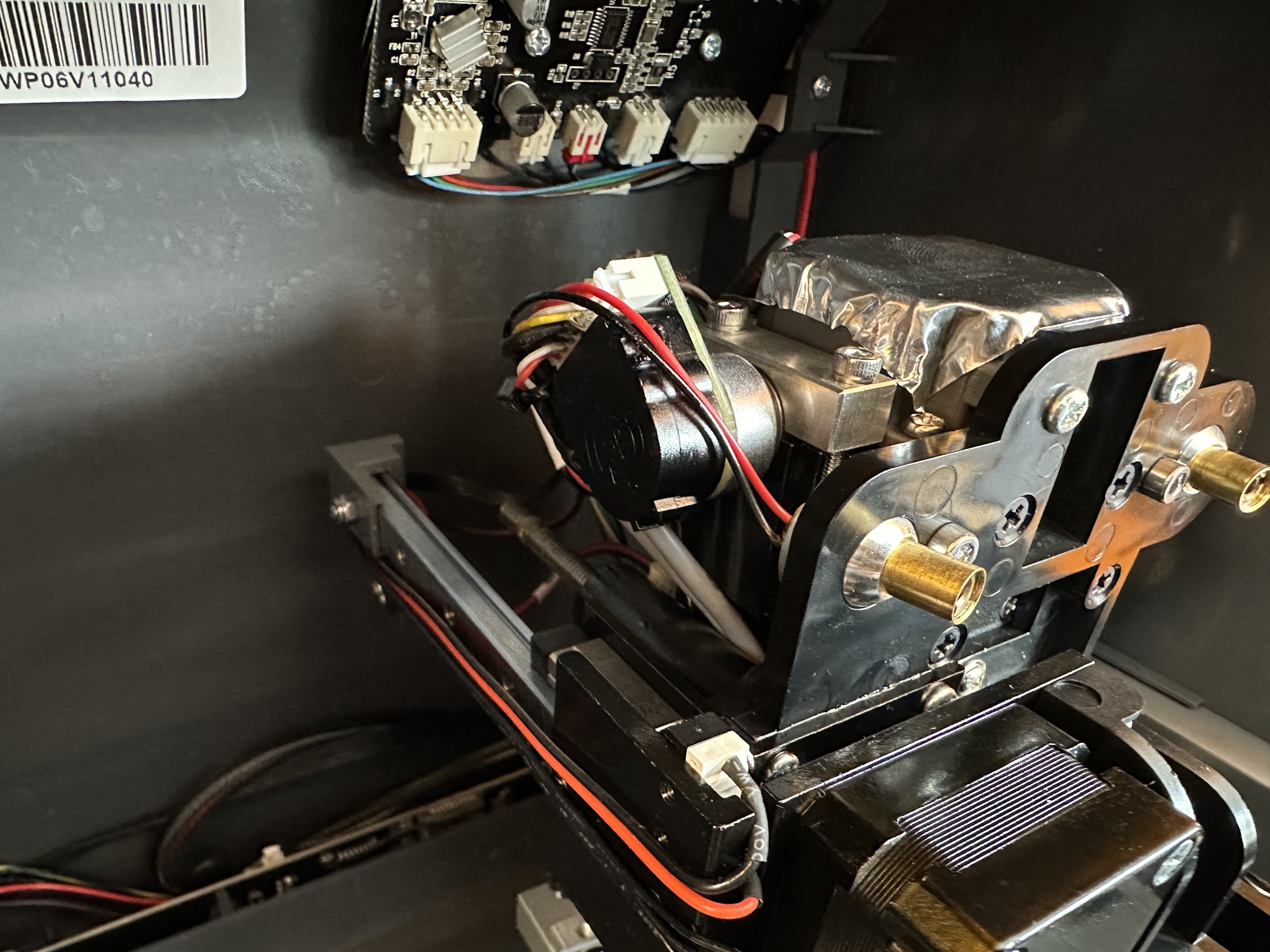

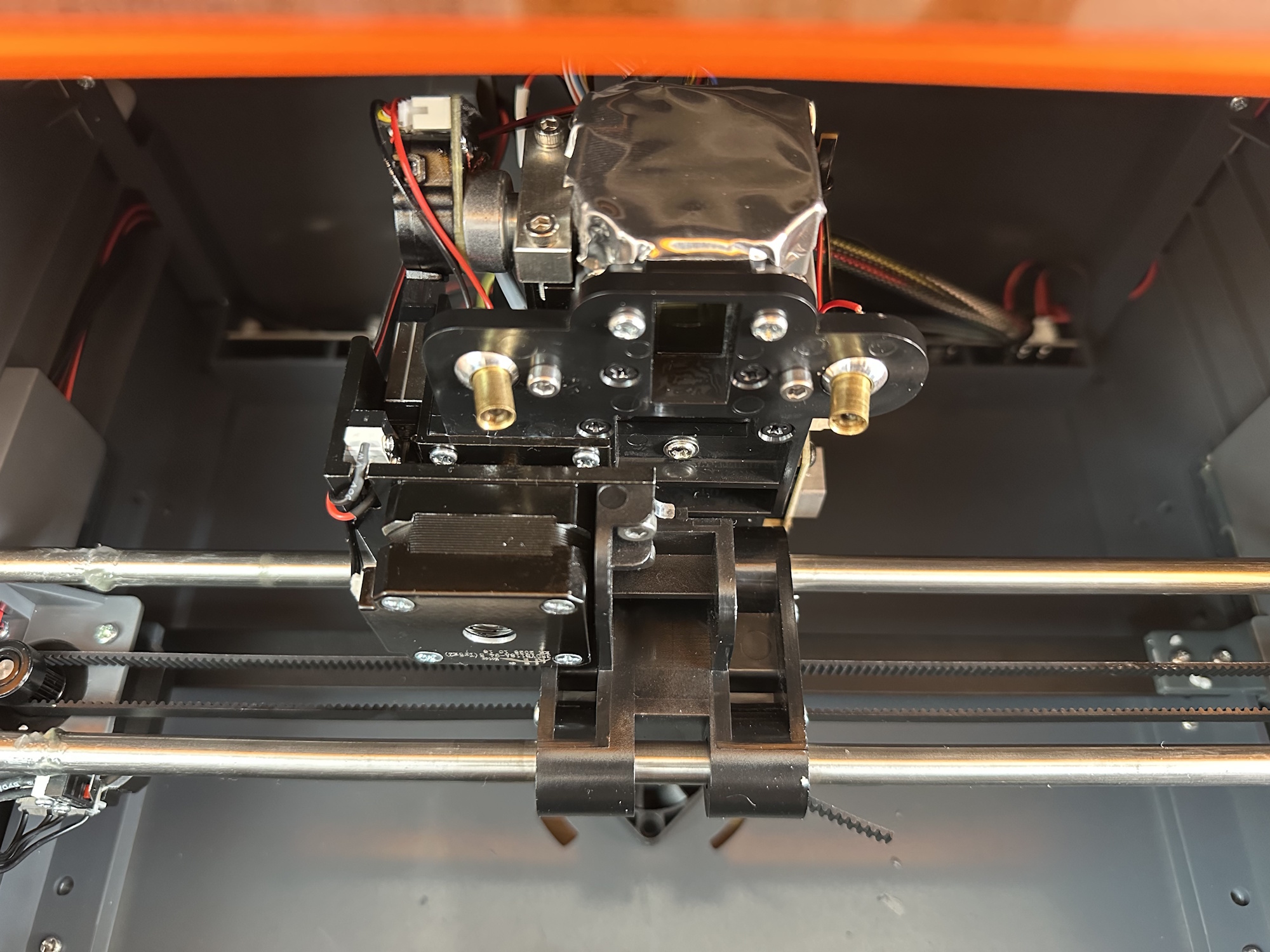

Ein Blick hinter die Fassade oder eher ins obere Abteil des Lasers gibt die Sicht frei auf das Hybrid System. Der Diodenlaser, der klassischerweise von oben nach unten verläuft, wurde um 90 Grad gekippt und seitlich verbaut. Die X-Achse wird über einen 6 mm Riemen bewegt, der gesamte Kopf wird dabei auf zwei 8 mm Rundstabführungen gehalten. Lediglich die Y-Achse hat einen Spiegel verpasst bekommen, sodass die Ablenkung des Lasers auch nur in Y geschieht.
In Richtung X muss, wie von vielen Lasern bekannt, der gesamte Kopf verfahren werden, was die Geschwindigkeit und Beschleunigung durch die bewegte Masse einschränkt. Die Idee dahinter ist eigentlich genial, denn reine Galvosysteme haben oft nur einen kleinen Arbeitsbereich. Der Spiegel kann den Laserpunkt nur in gewissen Grenzen ablenken oder der Spiegel muss in großer Höhe montiert sein. Mit dem Hybrid System hat man in X einen großen Verfahrweg und in Y übernimmt der Spiegel, was für eine hohe Geschwindigkeit sorgt. Laut SainSmart bis zu 90000 mm/min, die allerdings nicht praktikabel sind, wie sich in den Tests später herausstellt. Zusätzlich hat SainSmart bzw. Genmitsu die Firmware auf 80000 mm/min limitiert. Out of the Box können die angegebenen Geschwindigkeiten also niemals erreicht werden, aber dazu später mehr im Detail. Trotzdem ein Schritt in die richtige Richtung, denn eigentlich unterstützen GRBL gesteuerte Maschinen gar nicht diese hohen Geschwindigkeiten des Galvo Spiegels und haben spezielle Controller, die auch z.B. bei Lightburn unser beliebten Lasersoftware eine teurere Lizenz benötigen würden.

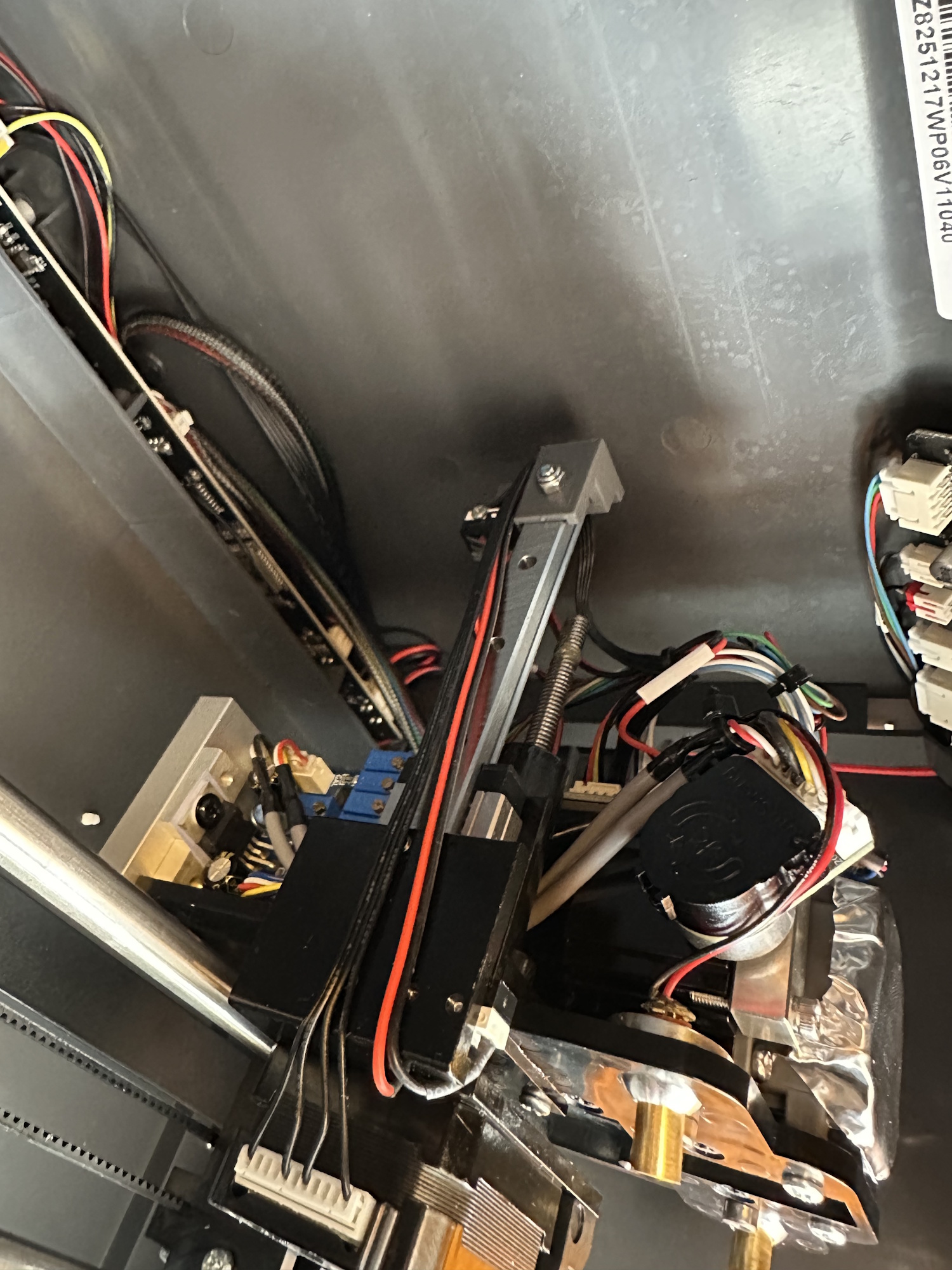

Die Z-Achse ist zwar nicht in der Software ansteuerbar, z.B. um bessere Tiefenschnitte durchzuführen oder spezielle, optische Ergebnisse durch eine bewusste Unschärfe zu erzeugen, aber sie ist elektrisch über eine Spindel verfahrbar. Eine einzelne Linearführung sorgt für Stabilität. Der Verfahrweg beträgt 50 mm, was dafür sorgt, dass maximal 40 mm hohe Gegenstände auf dem Boden platziert werden können und der Fokus herstellbar ist. Es ist somit immer noch ein manuelles schärfen, aber anstatt mit Daumenschrauben und Distanzstück, jetzt beim Kintix mit Knöpfen und zwei Laserpunkten, die man übereinbringt. SainSmart nennt dies Auto Fokus, allerdings passiert automatisch überhaupt nichts, da immer noch per manuellem Tastendruck der Fokus eingestellt werden muss.
Ähnlich der angegebenen Geschwindigkeit ist der Auto Fokus eher ein Marketing Buzzword, denn mit einem automatischen Fokus hat dies nichts zutun. Der Laser-Kopf sieht gegenüber eher klassischen System, wie z.B. Genmitsu´s L8 sehr komplex und technisch aus, er wird aber gut hinter der Verkleidung versteckt. Man bekommt ihn eigentlich nur beim Reinigen der Linse zu Gesicht.
Bewegungssystem
| X | Y | Z | |
| Antrieb | 6 mm Riemen | Galvo | Spindel |
| Führung | 8 mm Rundstab + Messing Buchse | N/A | Linearführung |
| Verfahrweg | 203 mm | 100 mm | 50 mm |
| Endschalter | Nur in -X | Kein Endschalter | Zwei Endschalter |
Der Spiegel der Y-Achse hat tatsächlich keinen Anschlag, der Arbeitsbereich ist zwar exakt 100 mm, aber wenn darüber hinaus gegangen wird, wird der Laserpunkt einfach wieder an den Anfang gespiegelt. Ich vermute, dass in diesem Moment der Spiegel im Laserkopf umklappt und daher das Licht auf die andere Seite spiegelt, prüft dies also vor Projektbeginn, ansonsten habt ihr sicherlich ein komisches Ergebnis. Die Y Achse hat somit keine klassischen Endschalter, der Spiegel wird aber beim Homing Zyklus in die hinterste Stellung gefahren. Nach dem Homing ist der Laserkopf somit in der linken, hinteren Stellung.

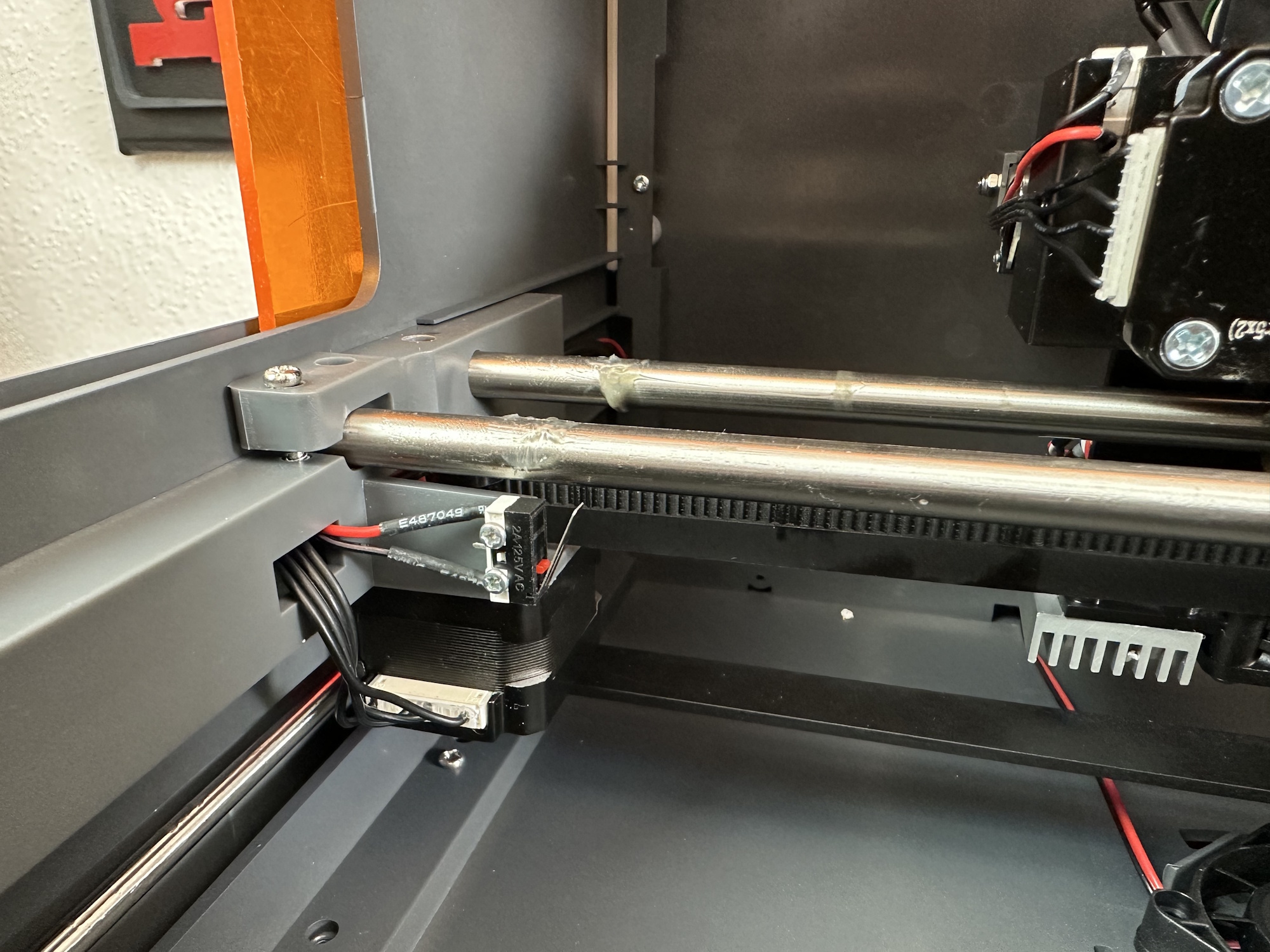

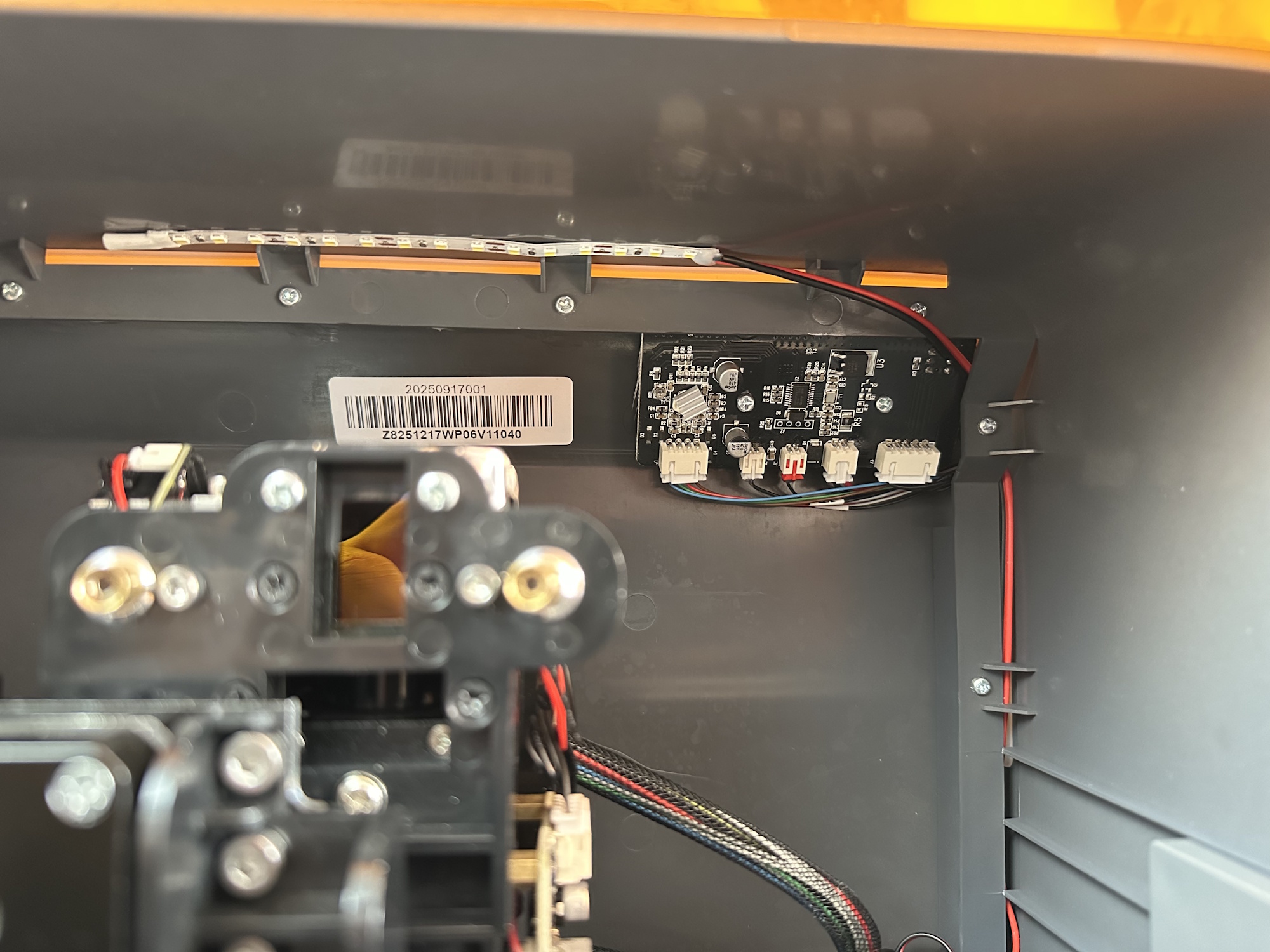

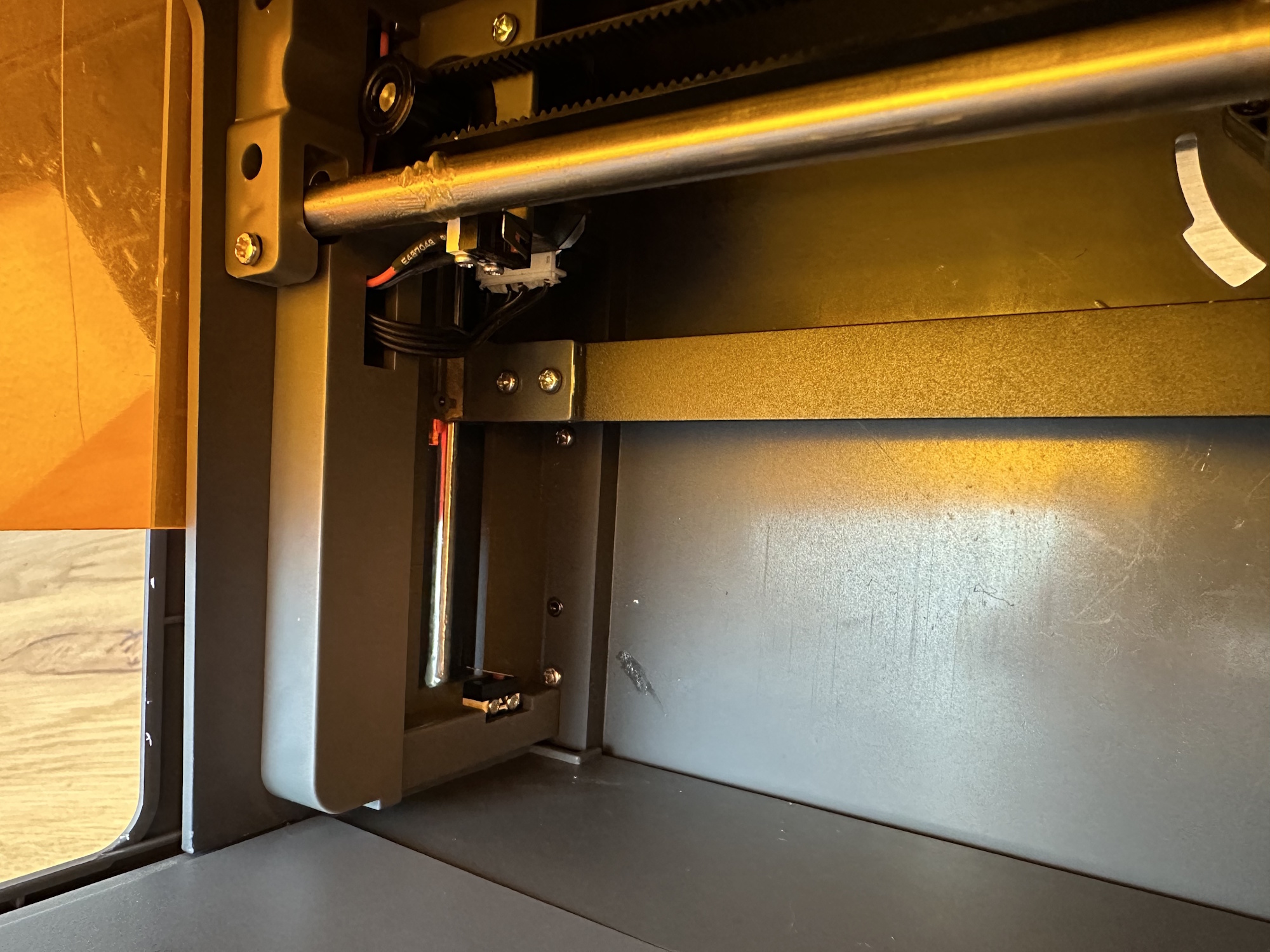

Die X Achse hat nur für den Homing Zyklus einen Endschalter verbaut, gegenüberliegend für den maximalen Verfahrweg schützt den Laserkopf keine Vorrichtung. Der Schrittmotor dreht beim Erreichen des mechanischen Anschlages über. Bei Z sieht dies anders aus, wenn über die Pfeiltasten der Kopf zu weit nach unten oder oben gefahren wird, schalten die Endschalter und bewegen den Kopf wenige mm zurück. In der linken, hinteren Ecke befindet sich auch der Endschalter für das Acrylschild, es sind normale Mikroschalter verbaut. Ein weiterer LED Streifen unter der Decke sorgt für die Ausleuchtung im Betrieb.
