Technische Daten
FRITZ!Box 7690
| Anschlüsse | 1 x (V)DSL bis 300 MBit/s und ADSL2+, 1 x 2,5-Gigabit-WAN/LAN Kombo, 1 x 2,5-Gigabit-LAN, 2 x Gigabit-LAN, 2x Anschlüsse für analoge Telefone, Anrufbeantworter oder Fax (2x RJ11, 1x wahlweise TAE), 1 x USB 2.0 für Speicher und Drucker, + Zigbee Basis, + DECT Basis |
| WLAN | bis 7,1 GBit/s über Wi-Fi 7, 5 GHz 4×4: bis 5.760 MBit/s, 2,4 GHz 4×4: bis 1.376 MBit/s, Kompatibel zu den WLAN-Standards IEEE 802.11a/g/n/ac/ax/be, WLAN-Verschlüsselung mit WPA3/WPA2 |
| Telefonie | DECT-Basis für bis zu 6 Schnurlostelefone, zwei analoge Telefone, Anrufbeantworter oder Fax, Anmeldung von IP-Telefonen (LAN/WLAN) nach SIP-Standard, 5 integrierte Anrufbeantworter mit optionalem E-Mail-Versand der Sprachnachricht |
| Geräteeigenschaften | Abmessungen (B x H x T): 254 x 63 x 191 mm, Wandmontage möglich, Mittlere Leistungsaufnahme: 12 – 13 Watt |
| Garantie | 5 Jahre Herstellergarantie für Endkunden gemäß Garantiebestimmungen |
FRITZ!Repeater 2700
| Anschlüsse | 1 x 2,5-Gigabit-LAN |
| WLAN | WLAN bis 5,7 GBit/s (5 GHz 4×4) und 688 MBit/s (2,4 GHz 2×2), Zwei Funkeinheiten zur optimalen Versorgung zahlreicher WLAN-Geräte, Kompatibel zu allen WLAN-Routern mit den WLAN-Standards IEEE 802.11a/g/n/ac/ax/be, perfekt abgestimmt auf die FRITZ!Box |
| Geräteeigenschaften | Abmessungen (B x H x T): ca. 76,5 x 155 x 62,6 mm, Mittlere Leistungsaufnahme: 4,1 Watt, Anzeige für Verbindungsqualität und Status, Einfaches Verbinden per Tastendruck (WPS), Verschlüsselung mit WPA3/WPA2 |
| Garantie | 5 Jahre Herstellergarantie für Endkunden gemäß Garantiebestimmungen |
Äußeres
FRITZ!Box 7690
In den technischen Daten sind wir schon etwas auf die Anschlussmöglichkeiten eingegangen, jetzt nochmal in Bilderform:

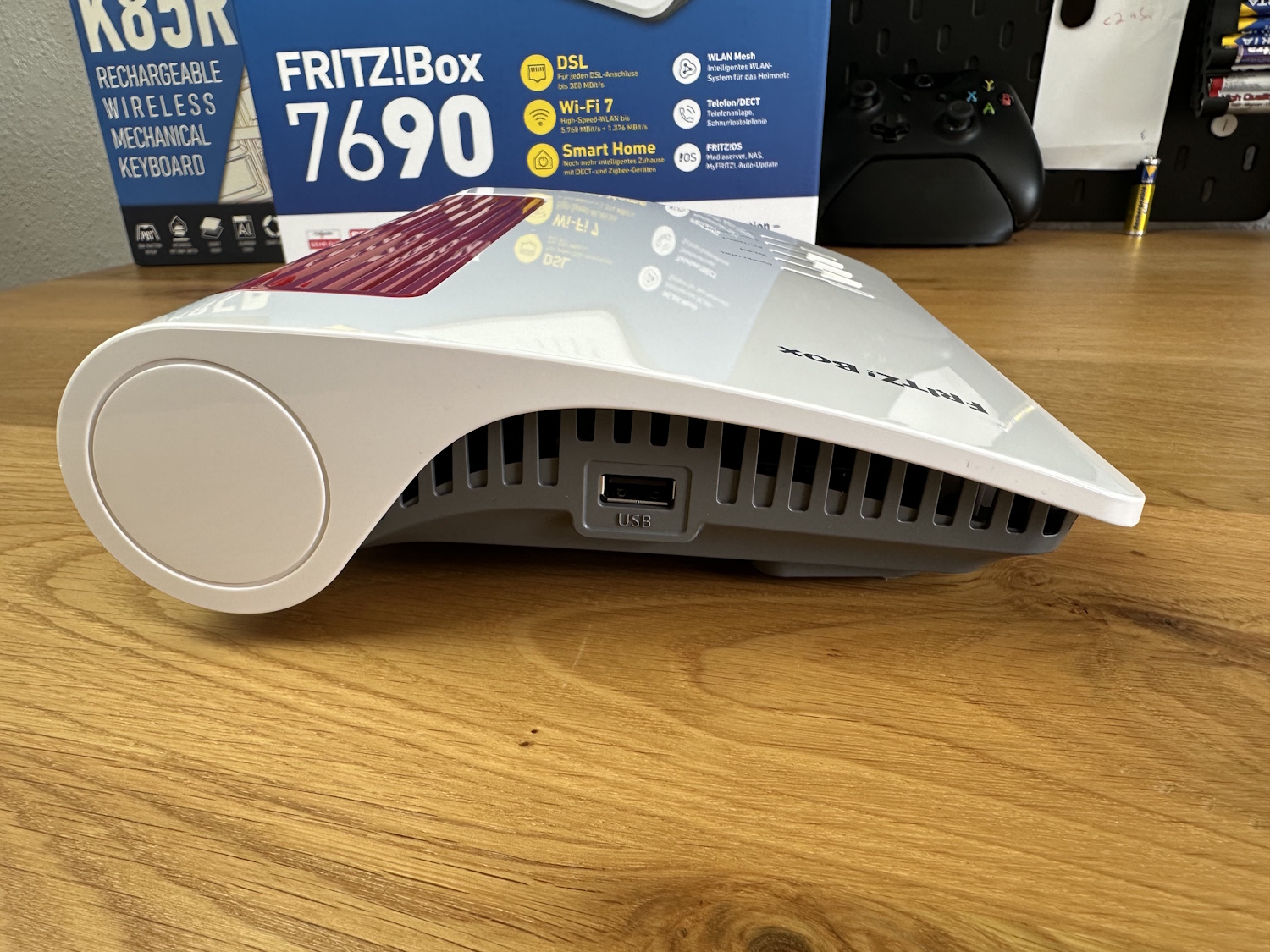

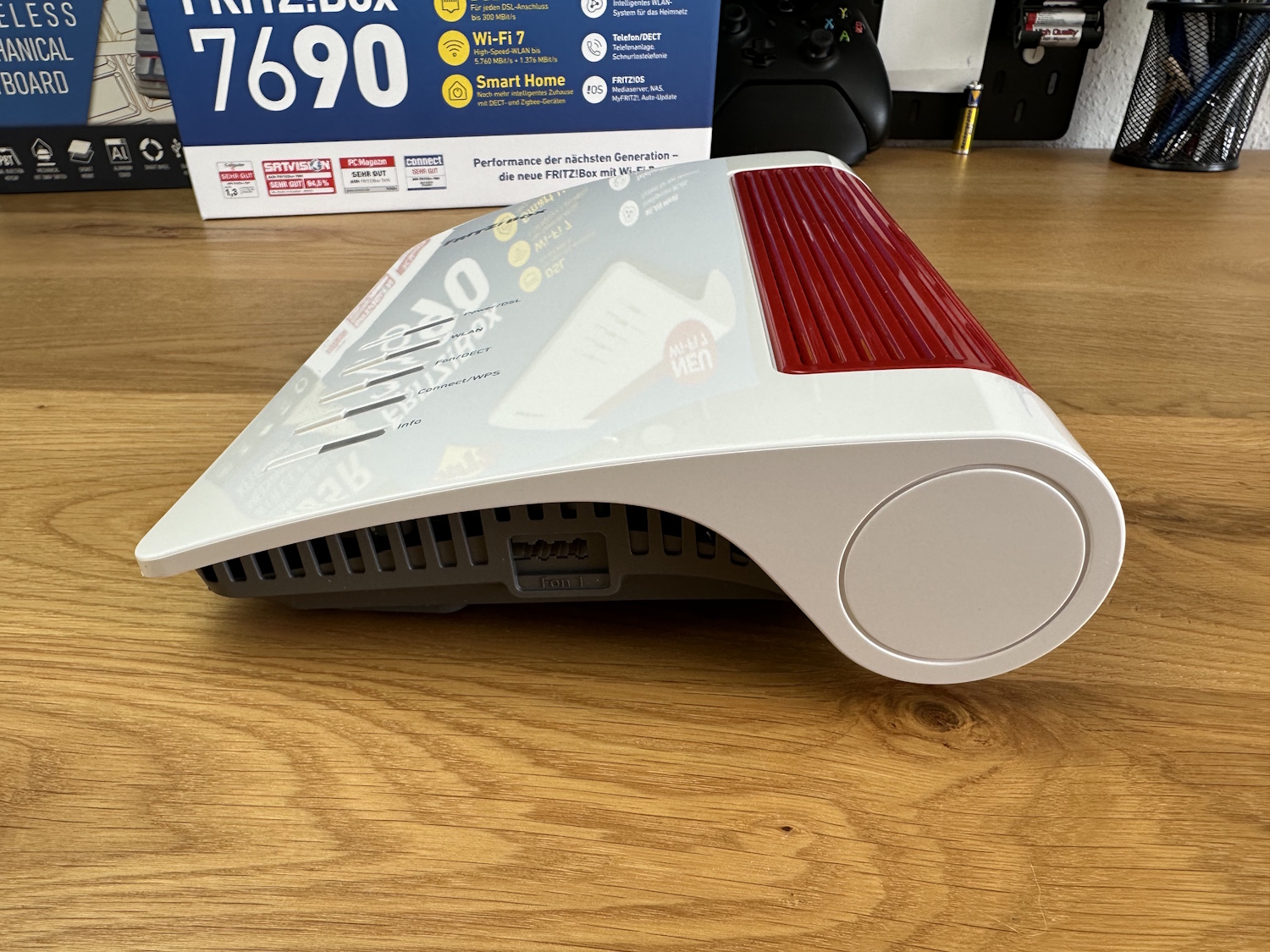

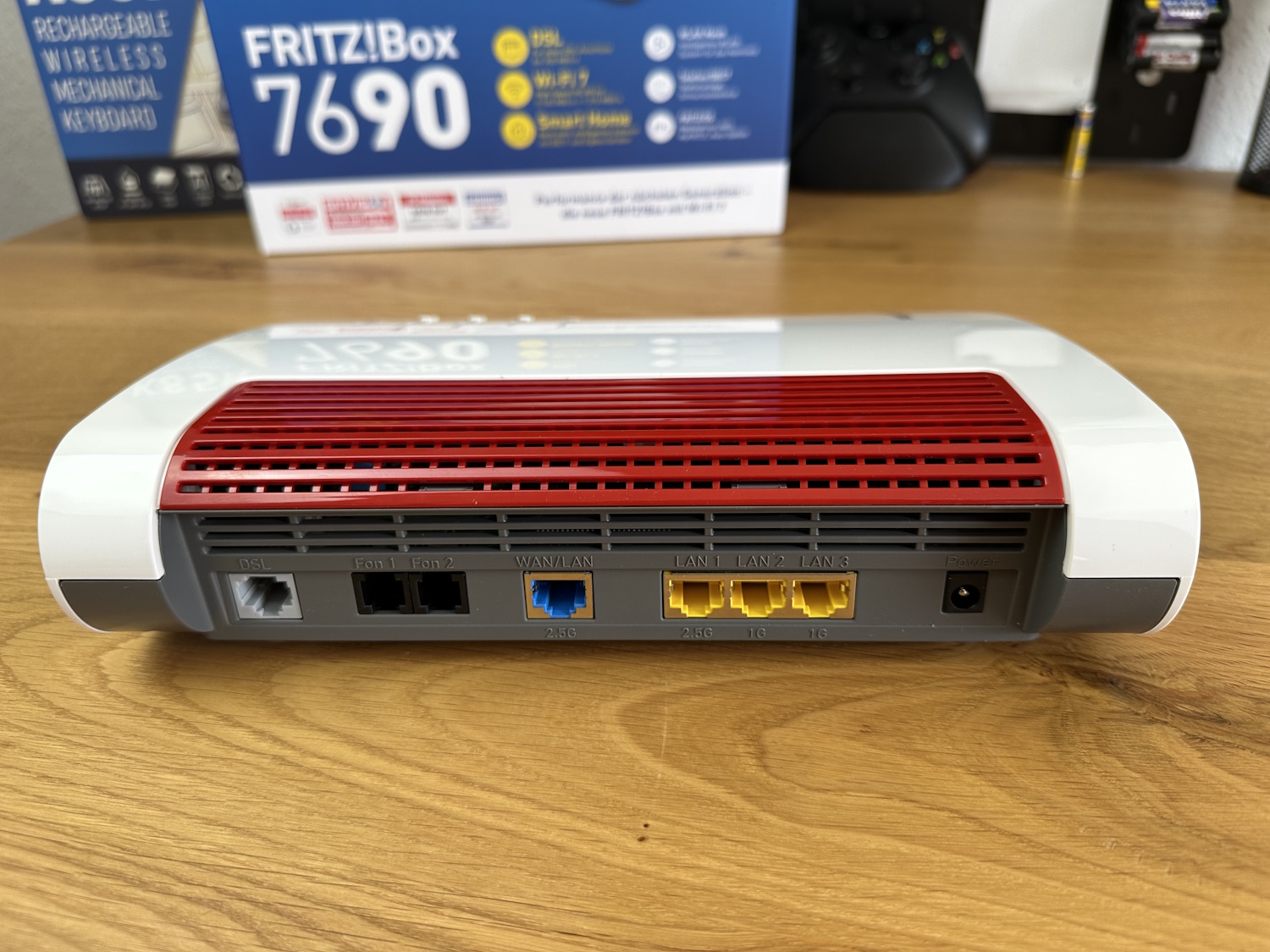

Die linke Seite beherbergt einen einzelnen USB 2.0 Anschluss für NAS oder die Internet-Backup Funktion. Rückseitig befinden sich, wie gewohnt, die Hauptanschlüsse. Von links nach rechts sind dies der bis zu 300 MBit/s schnelle DSL Anschluss, zwei mal RJ11 Analoganschlüsse, 1x 2,5 GBit/s WAN/LAN Komboanschluss, 1x 2,5 GBit/s LAN, 2x 1 GBit/s LAN und zu guter Letzt die Buchse für das Netzteil. Auf der rechten Seite befindet sich ein einzelner TAE Anschluss für analoge Telefoniegeräte oder auch FAX und Anrufbeantworter. Dieser wird sich geteilt mit den RJ11 Anschlüssen, es können maximal zwei analoge Eingänge gleichzeitig genutzt werden.

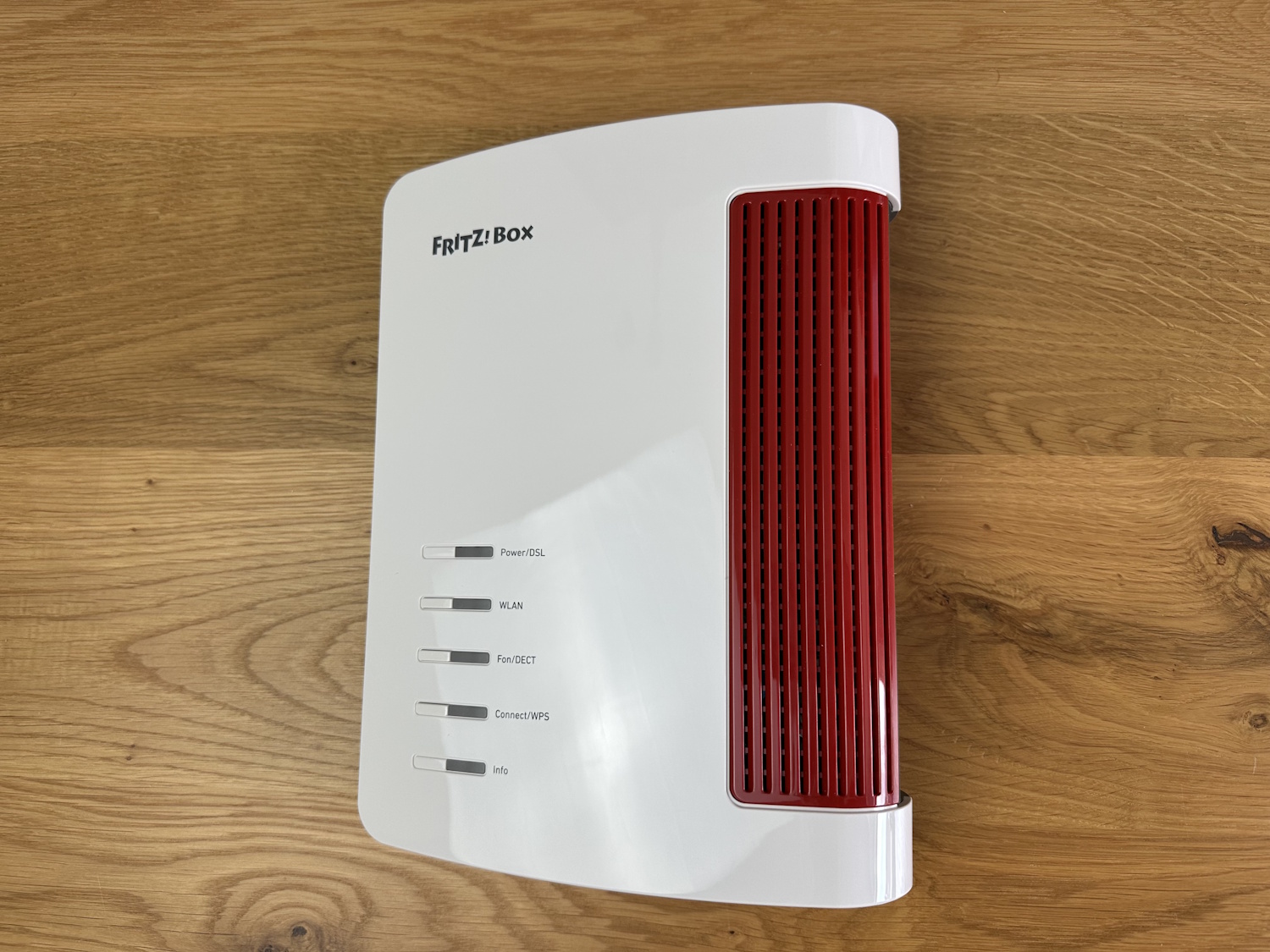

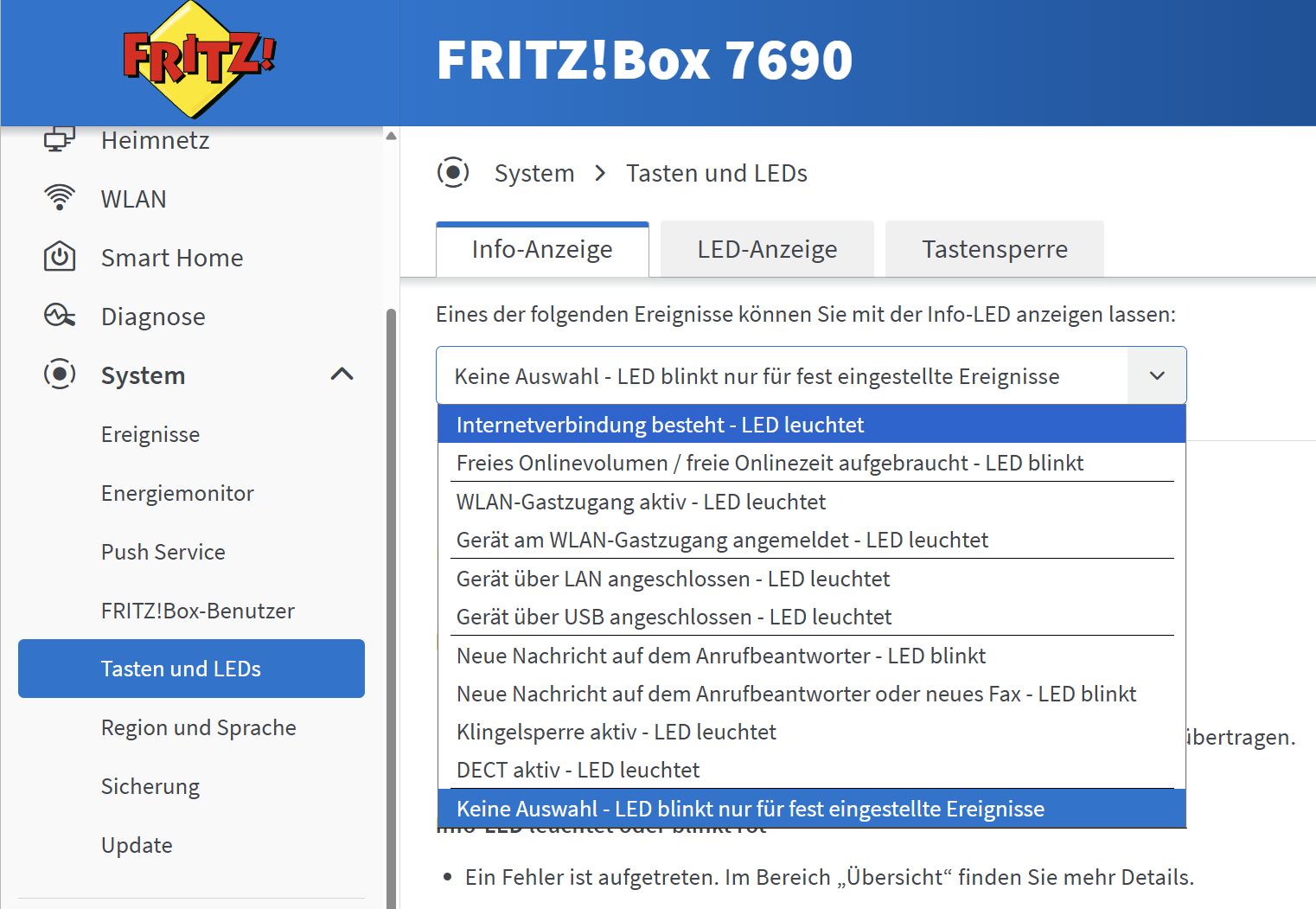

Auf der Oberseite befinden sich Status-LEDs für Power/DSL, WLAN, Fon/DECT, Connect/WPS und Info. Wobei die mittleren drei Anzeigen WLAN, Fon/DECT und Connect/WPS noch je einen Knopf integriert haben. Auf der Router Weboberfläche lassen sich die LEDs in Helligkeit und bei der Info LED auch für verschiedene Funktionen belegen und einstellen. Der rote Bereich ist perforiert und erlaubt Luftzirkulation.

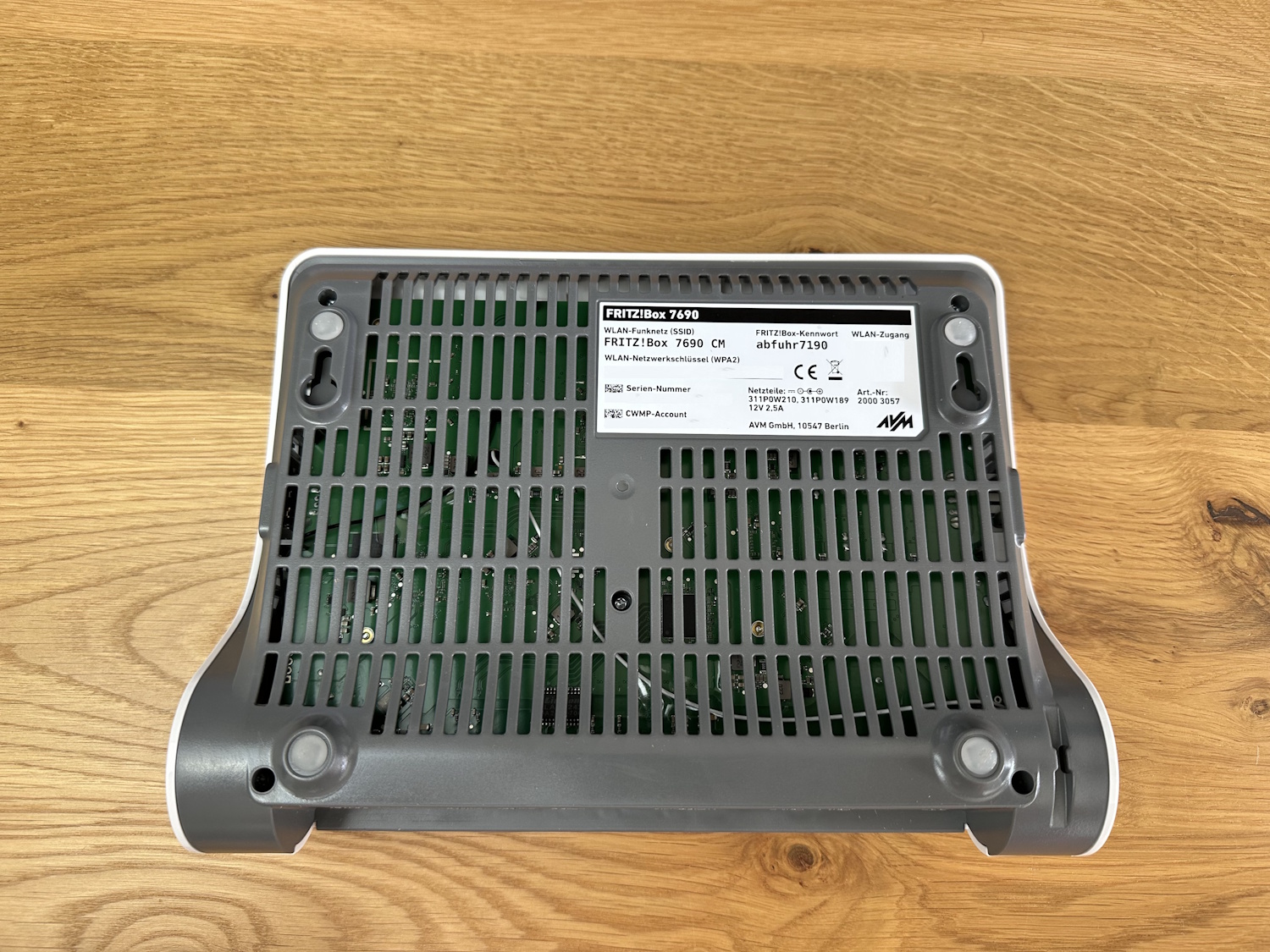

Die Unterseite besteht hauptsächlich aus Belüftungsöffnungen, man erkennt aber auch die zwei Bereiche für eine Wandmontage (passend für unser Upgrade mit selben Lochabstand wie die zuvor genutzte 7490). Insgesamt also ein bekanntes und bewehrtes Layout. Auffällig die vermehrte Integration von 2,5 GBit/s LAN, viele Desktop Mainboards haben dies ebenfalls als Standard adoptiert, sodass man von hohen Netzwerkgeschwindigkeiten profitiert. Falls ein externes Modem genutzt wird, fällt allerdings einer der 2,5 GBit/s Anschlüsse weg und die 7690 kann nicht als 2,5 GBit/s Switch für NAS und Desktops genutzt werden. Ebenso verwunderlich das Downgrade auf USB 2.0, wenn bereits seit Jahren USB 3.0 Anschüsse der Standard waren. In einem späteren Kapitel gehen wir auf Features, die sich damit ermöglichen lassen, sowie deren Geschwindigkeiten noch genauer ein.
FRITZ!Repeater 2700

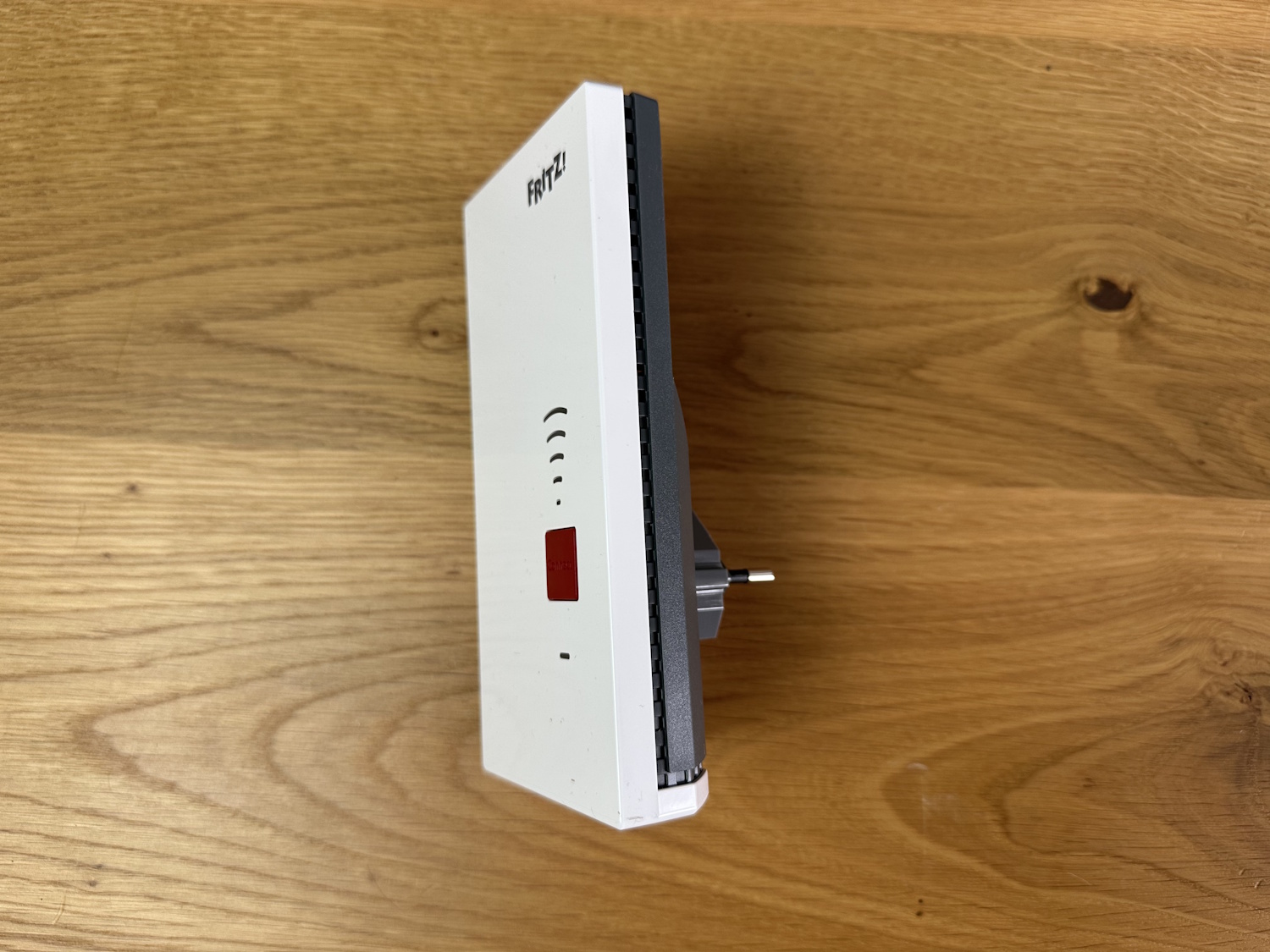

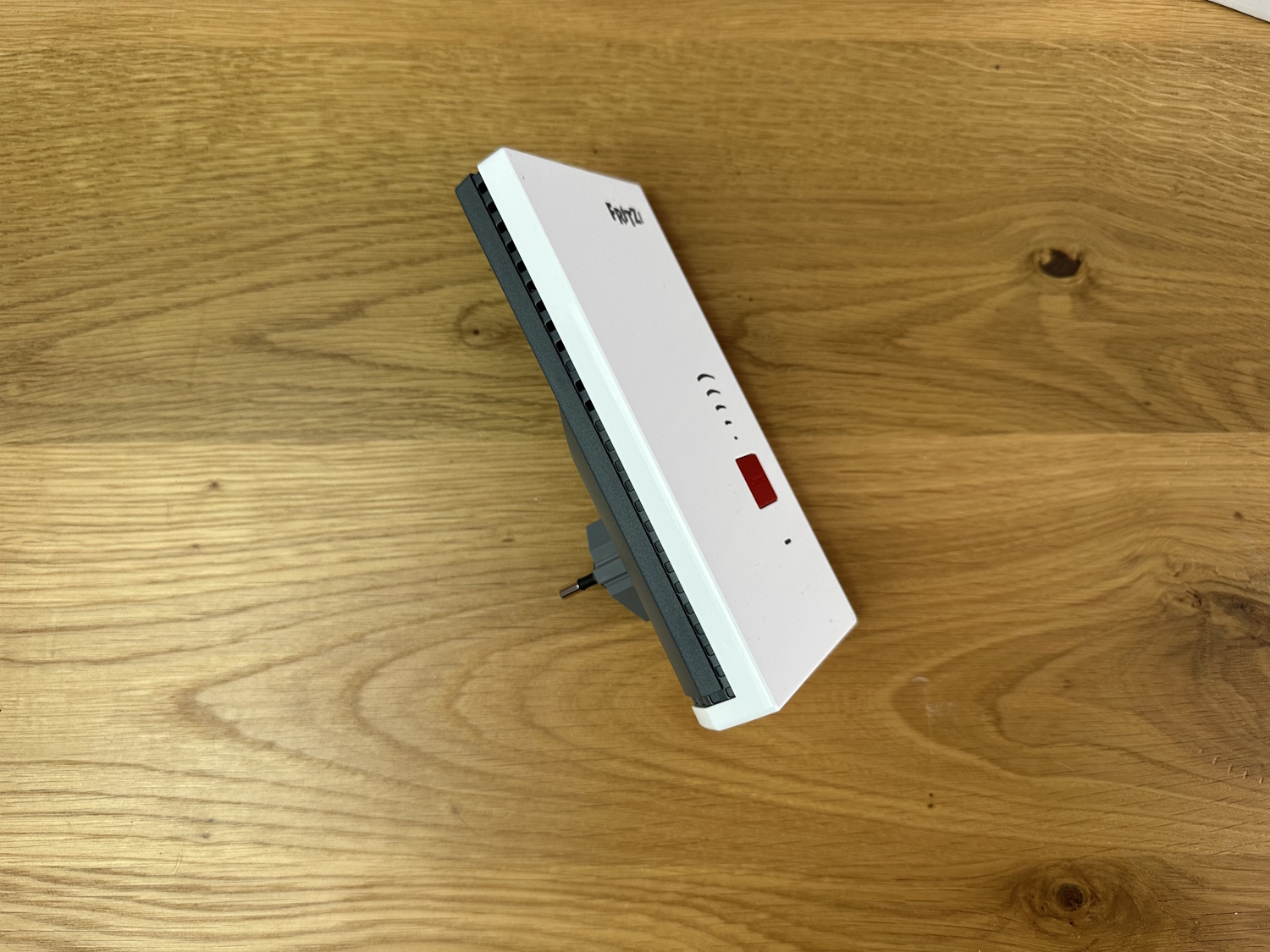

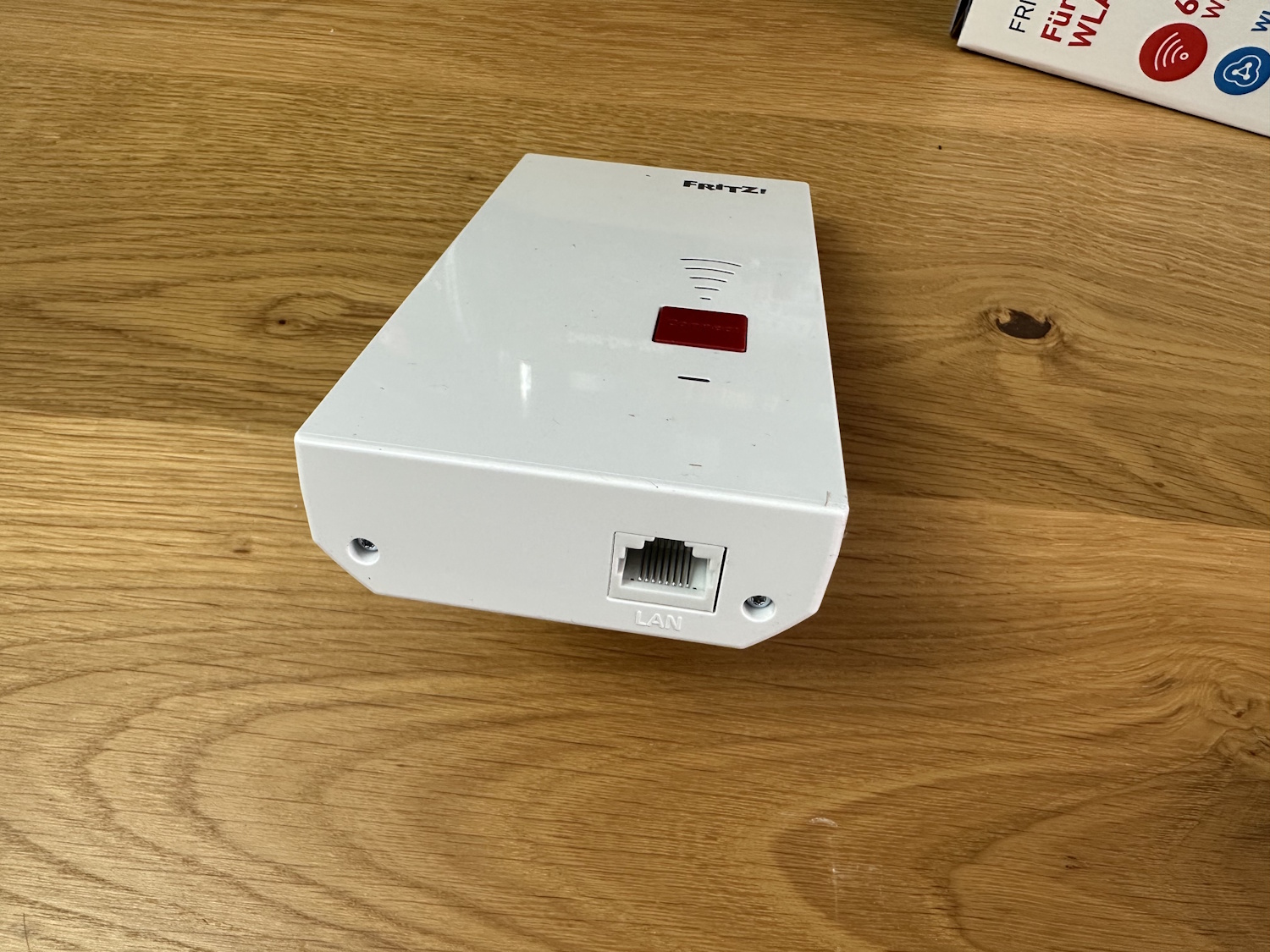

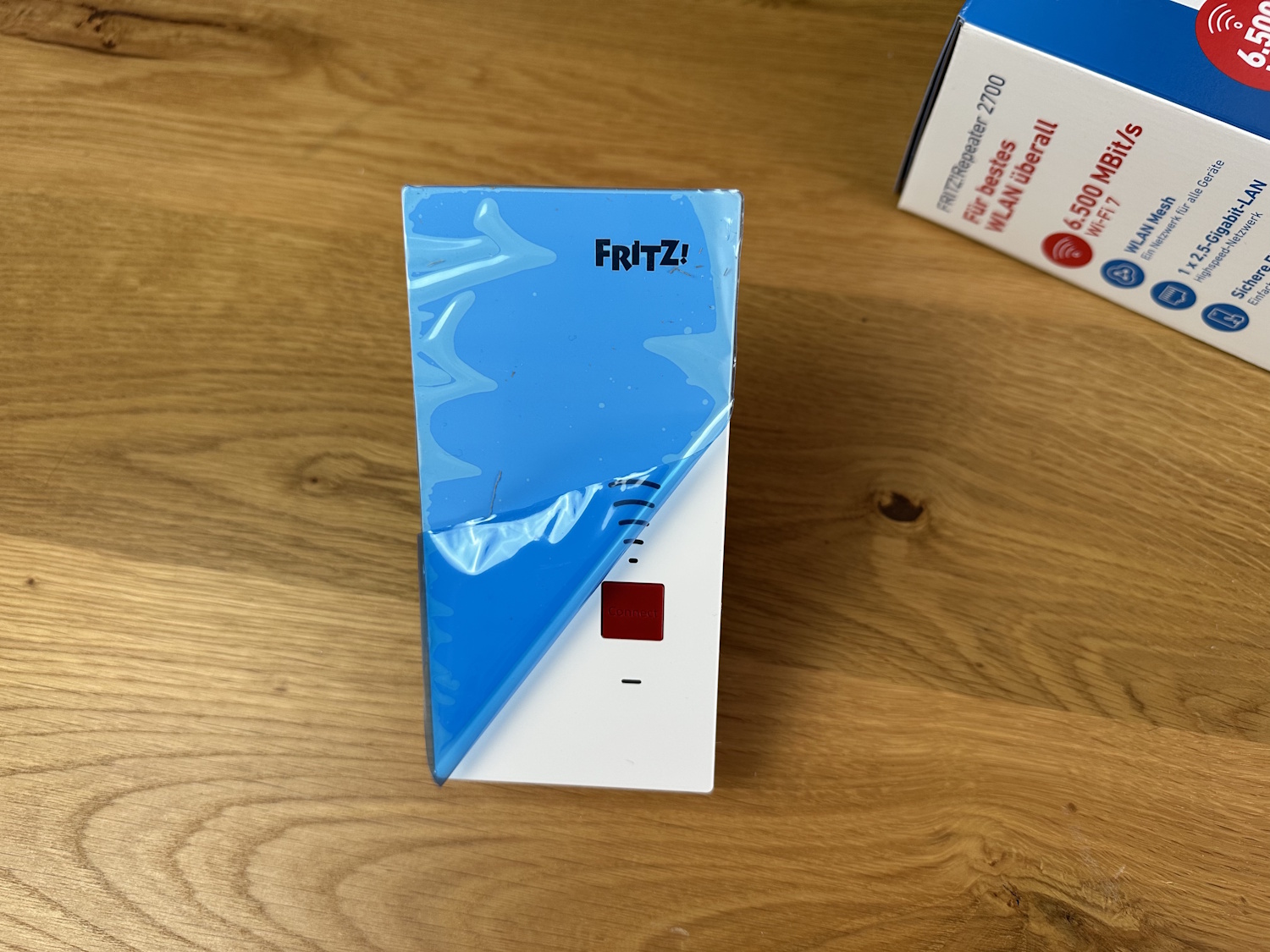

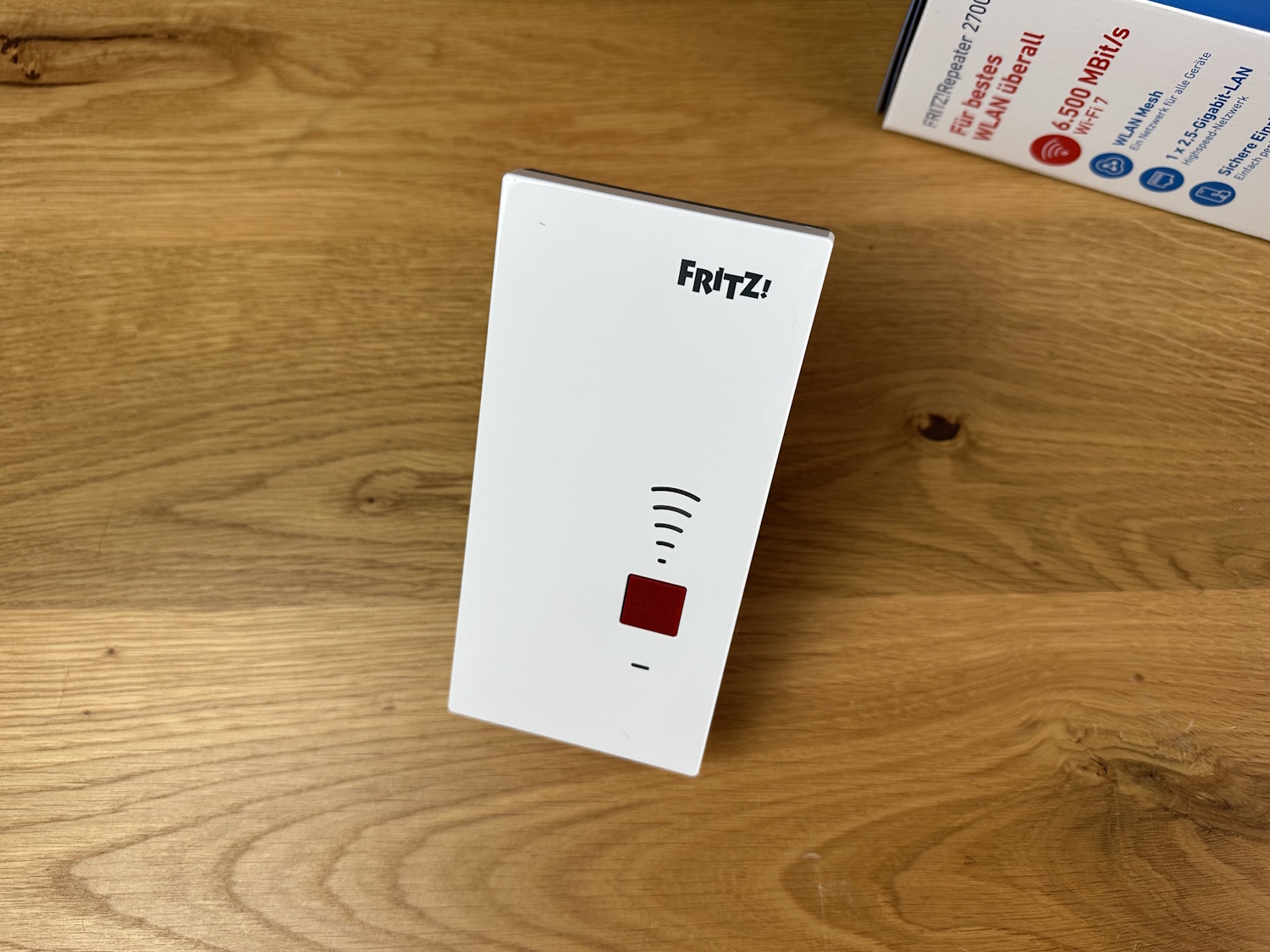

Der gerade neu erschienene FRITZ!Repeater 2700 fügt sich nahtlos ins Design der anderen FRITZ! Produkte ein. Weiß, glänzende Oberflächen auf der Vorderseite, grüne LEDs und rote Akzente. Rückseitig wird grau verwendet, es gibt ein paar Lüftungsöffnungen, auch wenn die 4,22 W, gemessen im IDLE, kaum Abwärme erzeugen dürften. Das gesamte Gehäuse ist aus Kunststoff gefertigt, klar es soll möglichst das Wi-Fi Signal nicht beeinträchtigen, besser wäre da vermutlich nur noch Pappe. Auf der Unterseite befindet sich der 2,5 GBit/s LAN Anschluss, der entweder als LAN Brücke für den Repeater selbst oder im reinen WLAN Modus für den Direktanschluss von Endgeräten genutzt werden kann. Letzteres also wie ein übergroßer WLAN Stick.

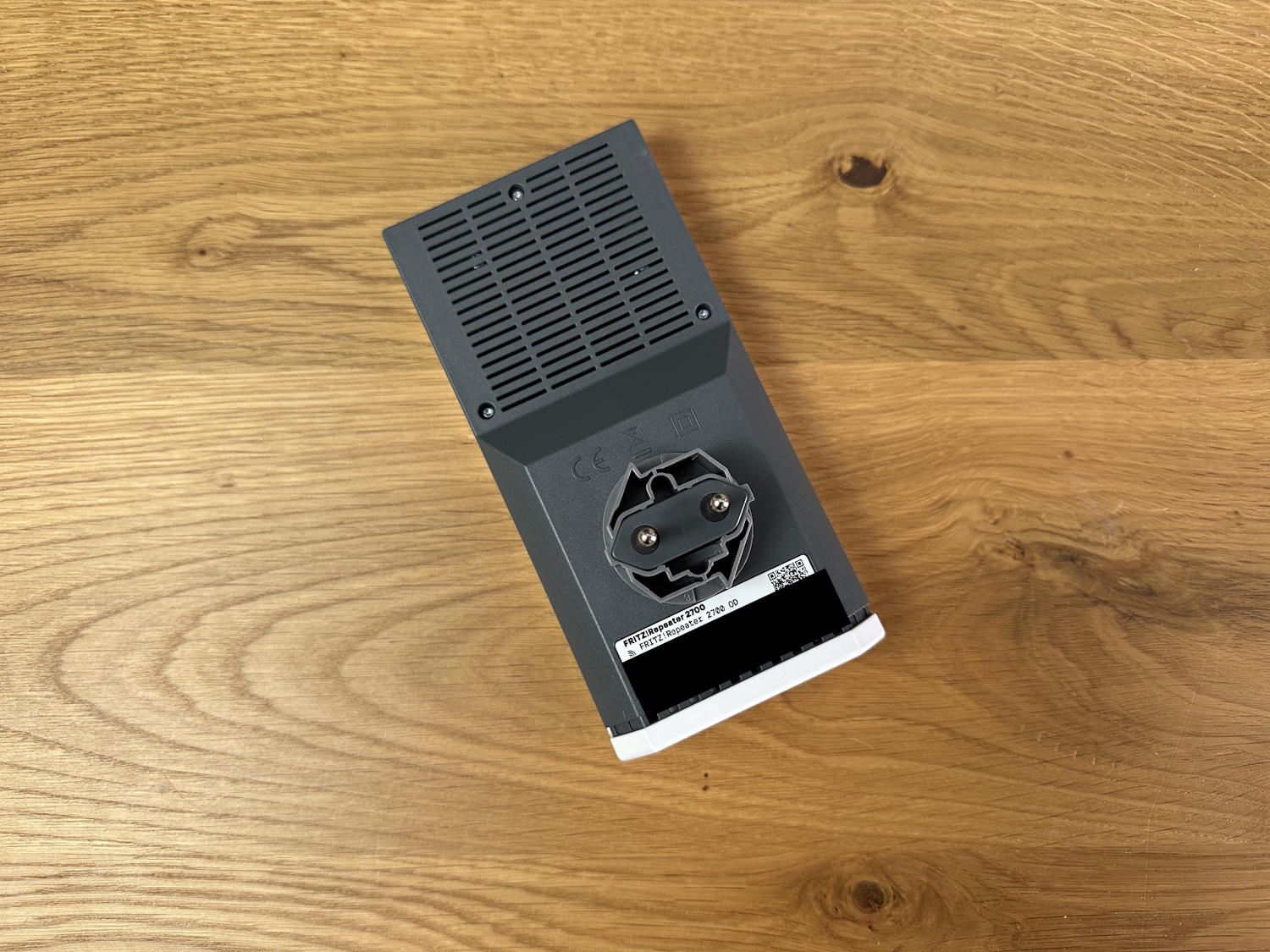

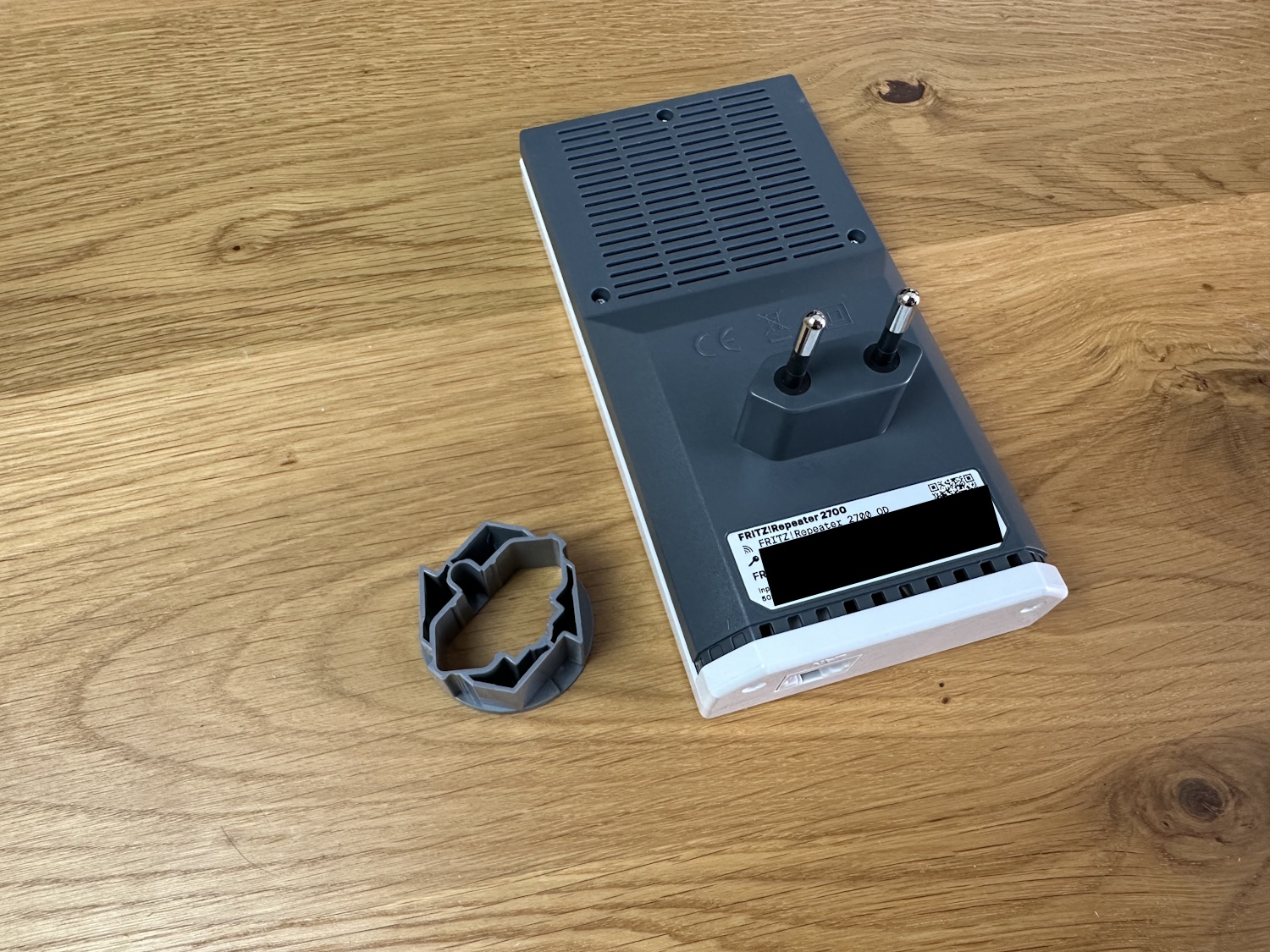

Auf dem Typenschild befindet sich das ab Werk vergebene Passwort für die Weboberfläche und der abziehbare Stabilisator für die Steckdose. Ein nettes Gimmick, wie auch schon beim Smart Gateway, allerdings werden vermutlich die wenigstens Nutzer ständig am Repeater herum reißen, um die erhöhte Stabilität auch zu merken. Entfernt passt der FRITZ!Repeater 2700 so auch in Eurosteckdosen Typ C. Durch die Abmessungen braucht man sich aber nicht denken, dass der Repeater dadurch besser auf Mehrfachsteckdosen funktioniert, die nächstgelegenen Buchsen werden trotzdem überlagert.
Inneres
Schon mal eine FRITZ!Box 7690 von Innen gesehen? Spart euch den potentiellen Garantieverlust und schaut euch die nachfolgenden Bilder an:
Vielleicht weniger Komponenten als man vielleicht erwarten würde. Man kann gut die Antennen erkennen, wenn auch viel durch das Hitzeschutzblech bzw. den Kühlkörper abgedeckt wird. Die FRITZ!Box 7690 unterstützt 4 x 4 MIMO, also das Senden via vier Antennen und das gleichzeitige Empfangen über vier Antennen. Dabei wird dies auch bei mehreren Nutzern erlaub sowie jetzt neu unter Wi-Fi 7 mit verschiedenen Frequenzen gleichzeitig. Die FRITZ!Box 7690 kann sich also gleichzeitig mit dem selben Endgerät per 2,4 GHz und 5 GHz verbinden und die Datenrate weiter steigern. Es lassen sich ein Qualcomm Netzwerkchip sowie ein Dialog DECT Controller erkennen, neben Standard Bauteilen wie Spulen (mit Aufdruck 1R0, 2R2) zur Spannungsreglung und Kondensatoren die etwaige Spannungsspitzen ausgleichen oder glätten bzw. speichern.
