Features
Neben der App Steuerung, der wir ein eigenes Kapitel gewidmet haben, gibt es weitere Features auf die wir ein Augenmerk legen wollen und in der folgenden Galerie im Detail zeigen.

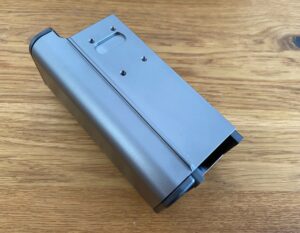

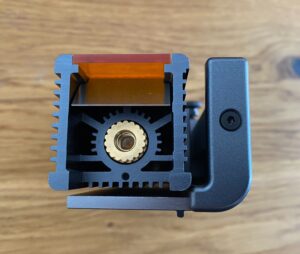

- Passiver Air Assist – Bei der 3018 PRO DIY haben wir bereits sehen können, dass ein zusätzlicher Noctua Lüfter am Laserkopf für bessere Ergebnisse sorgt, da Rauch und Schmutz vom Laserstrahl weggepustet werden. SainSmart hat dieses Prinzip durch ein kleines Luftleitblech gelöst, welches definitiv für genau diese Funktion zuständig ist. Luft, die über den oben montierten Lüfter zur Kühlung an der Laserdiode vorbeigeleitet wird, trifft auf das Leitblech und nimmt den Rauch mit, hinten heraus. Dies Ersetzt keine Air Assist Düse mit Luftkompressor (welchen wir später auf der 3018 PRO testen werden), ist aber ein Schritt in diese Richtung.

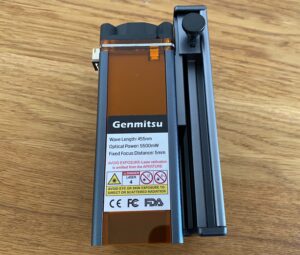

- Laserschild – die orangefarbene Kunststoffplatte vor dem Laser ermöglicht einen Blick auf den Laser ohne Schutzbrille. Generell empfehle ich aber trotzdem das Tragen einer Laser Sicherheitsbrille passend zur Wellenlänge des Lasers. Gerade bei spiegelnden Materialien oder wenn seitlich auf den Laser geschaut wird, kann es auch mal ins Auge gehen.

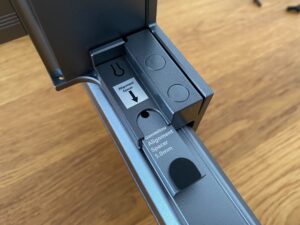

- Einen festen Platz für das Fokustool – nie mehr suchen, wo es sich diesmal versteckt

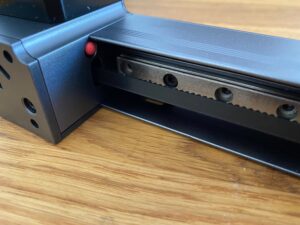

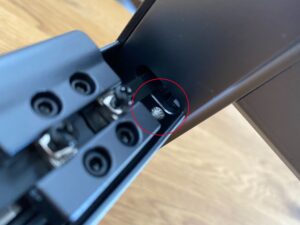

- Versteckte Endschalter – Endschalter im allgemeinen vereinfachen das Arbeiten beim positionieren und wiederholen von Projekten ungemein, ebenso lassen sich hierdurch auch Crashfahrten vermeiden. Beim LC-40 sind diese im Gehäuse integriert, sodass nicht einmal ein Kabel herausschaut. Wer sich unseren 3020 PRO MAX Artikel angeschaut hat, weiß wie schnell sich die Zusatzkabel addieren und für unnötigen Kabelsalat sorgen. Einstellschrauben lassen den Auslösebereich auch noch feintunen.

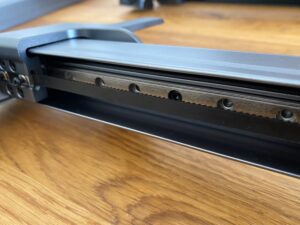

- Linearführungen – damit der LC-40 auf seine Geschwindigkeit von 10.000 mm/min kommen kann und dabei sein Ziel trotzdem nicht verfehlt, bedarf es einer festen Führung. Linearführungen in X und Y sorgen für genau das.
- Wiederhol-Knopf – Projekte, die mit der App auf dem LC-40 ausgeführt wurden, lassen sich mit nur einem Klick wiederholen, da auf dem LC-40 gespeichert.

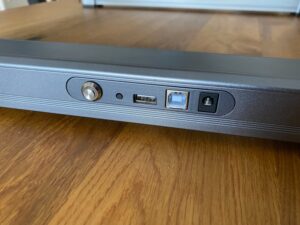

- Extra Module – der USB A Anschluss auf der Rückseite wird später für die Nutzung von weiteren Modulen, wie z.B. einer Drehrolle nutzbar sein. Diese wird auch im gleichen Finish angeboten und passt sich nahtlos in das LC-40 Design ein. Ebenso wird es später noch weitere Lasermodule geben. Mehrleistung und komprimierter Laserpunkt sind die Stichworte.
Technische Daten
Seitens SainSmart werden folgende Daten angegeben:
| Arbeitsbereich | 395 x 365 mm |
| Bewegungsbereich | 400 x 400 mm |
| Abmessungen | 553,5 x 543,5 x 207 mm |
| Genauigkeit | 0,1-0,2 mm |
| max. Z | 0,1-76 mm |
| Brennweite | 5 mm |
| Wellenlänge | 455 nm |
| Laser Eingangsleistung | 10-20 W |
| Laser Ausgangsleistung | 4,5 W + |
| Dioden Lebensdauer | > 10000 h |
| Netzteil | DC005, 12V DC 5 A |
| Interface | Bluetooth App, USB Type B |
| Material | Aluminum Strangprofil, ABS Kunststoff |
| Dateiformate | JPEG/BMP/GIF/PLT/PNG/DXF/JPG/XJ/HPGL |
Gerade beim Thema Arbeitsbereich lässt sich durch ein paar Einstellungen und Anpassungen an den Endschaltern auch noch etwas näher an den Bewegungsbereich heran kommen. Letztendlich waren es bei mir 395 x 400 mm. Genauigkeit und Leistung variieren natürlich, wenn ein anderes Lasermodul verwendet wird, insgesamt gibt es drei verschiedenen zur Wahl. Unser Modell ist die Einstiegsvariante, mit einem normalen 5,5 W Festfokus-Laser, des weiteren gibt es zwei Versionen mit Laserkompression in 5,5 und 10 W.

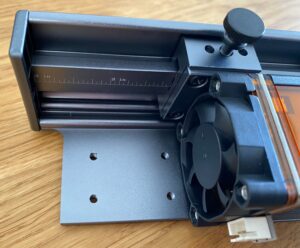

Der Verstellmechanismus für die Z Achse ist im letzten Bild zu sehen. Die darauf abgebildete Skala ist leider nur in Inch aufgebracht, da allerdings nur die Daumenschraube geöffnet wird, der Laserkopf auf dem Fokussiertool abgelegt wird und im Anschluss wieder arretiert wird, ist die Skala eigentlich zu vernachlässigen. Die Verstellung ist beim LC-40 also rein mechanisch und kann somit auch nicht per Software verändert werden. Eine Zustellung bei mehrfacher Umrundung ist also nicht möglich.
Dennis,
I came across your article on the Sainsmart website. I recently bought the LC-40. I have had 2 problems that have not been clearly resolved.
1. Laser Burning – I use Lightburn like you. The Laser will not burn with Lightburn set up the way it comes. I did the firmware setup for GRBL. And I could not get the laser to burn any thing. Sainsmart tech service recommended I use Constant Power Mode that you enable in the Cuts/Layers tab. This got the laser to burn. Lightburn is set up with variable power mode and the only way to change it is to set constant power mode. Did you have the same problem when you used Lightburn or did it come up and work as expected?
2. I have a homing problem. It homes to X0 as expected, but does not go to y). It picks an arbitrary point for Y0 (in most cases where it was sitting when the machine came on). If you home it again, the Y0 moves up the Y-axis a short distance. Sainsmart seems to think it is a limit switch issue. Did you have a problem like this? If so, how did you correct it?
I like the machine from a build standpoint, but right now it is not usable. I am considering sending it back. Do you have any advice for me relative to my 2 issues? Any input would be appreciated.
Hey Mark, sorry to here that you´ve problems with the LC40. To be honest I didn´t have any of those problems. To your first issue, constant power mode is def. not the solution. I did a lot of projects with the LC40 so far and always with the standard variable power mode. What did you use to flash the firmware? It can be done via pc but also via the phone app directly (ota update), maybe try to reflash the stock bluetooth firmware and go again to grbl firmware. In general the 5 W version is to weak for the speed the LC40 is capable of. What did you use for settings and what material do you want to burn? Wood for example you need around 100% at 4000 mm/min, so if you go full speed it won´t burn musch.
For the second issue, I would check the set screws/targets of the limit switches, check the cabling again to make sure everything is properly seated. Check that the gantry moves freely in Y from one side to the other (with power off, by hand) and is square.
Maybe while you´re at it with the firmware flash, check if the same happens with the Bluetooth firmware also.
I don´t know what else to check. Im totally happy with mine and with a 10W laser I´d recommend it again. So best for you would be to send it back and get another one if those steps don´t fix it.
Hope that helps you a tiny bit.
